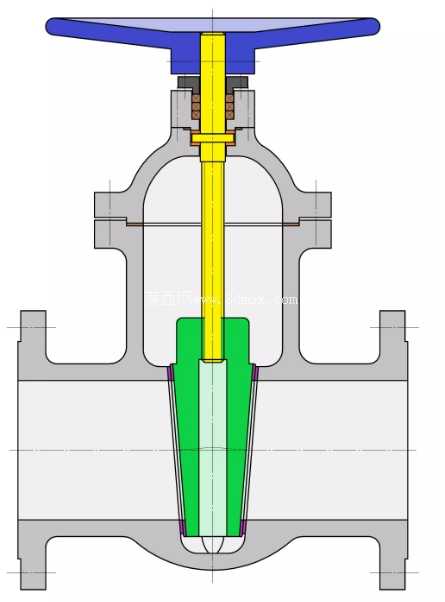

楔式明杆闸阀内部结构三维设计展示

　　在市政供水、石化输运、暖通循环、工业给排水等诸多涉及流体管路输送的场景中，闸阀是应用占比极高的截断类管路部件，其核心作用是通过闸板的升降动作实现管路通路的全开或全关，正常工况下不做节流调节使用，避免半开状态下介质冲蚀闸板密封面造成密封失效。这款楔式闸阀的结构设计围绕明杆结构展开，手轮与阀杆直接通过梯形螺纹传动，转动手轮时阀杆会同步做轴向升降动作，操作人员可直接通过阀杆伸出手轮的高度直观判断阀门的开关状态，避免暗杆结构无法直观判断开度的弊端，尤其适合需要频繁确认阀门状态的工艺管段。

　　从结构组成来看，顶部的手轮采用扁平辐条式设计，转动时力臂更长，操作力矩更小，无需额外加力杆即可实现额定压力下的开关动作，手轮与阀杆的连接部位设置了防松限位结构，避免操作过程中手轮脱出。阀杆采用梯形传动螺纹，传动效率高且具备自锁特性，阀门开关到位后不会因介质压力波动出现自行移位的问题，阀杆穿出阀盖的部位设置了多层填料密封结构，通过填料压盖的预紧力挤压填料实现阀杆与阀盖间隙的密封，防止管路内介质沿阀杆泄漏，填料可在阀门带压状态下进行补充压紧，无需停机拆解即可处理轻微泄漏问题。

　　阀体中部的中腔采用对称式腔体设计，为闸板的升降提供足够的行程空间，中腔与两端流道采用平滑过渡结构，全开状态下闸板完全提升至中腔内，流道内无突出部件，介质流动阻力极小，不会造成额外的压力损失，也不容易在阀腔内积存介质杂质，适合输送清水、油品、蒸汽等多种洁净介质。核心的闸板采用楔式单闸板结构，密封面呈一定锥度，关闭时闸板在阀杆推力作用下楔入阀体两侧的密封座，依靠锥面的贴合实现密封，相比平行闸板，楔式结构对密封面的加工精度容错率更高，在介质温度变化导致阀体出现轻微形变时仍能保证可靠密封。阀体两端的连接结构采用通用法兰连接形式，法兰的螺栓孔分布、密封面尺寸均匹配通用管路法兰标准，安装时可直接与同压力等级的管路法兰对接，无需额外加工转接件。

　　设计过程中充分考虑了安装边界的适配性，手轮的最大外径、阀体的总高度、两端法兰的间距均符合常规闸阀的安装尺寸系列，替换原有同规格闸阀时无需调整管路间距，也不会出现手轮与周边管线、支架干涉的问题。阀盖与阀体的连接采用法兰螺栓连接，中法兰处设置了密封垫片，通过螺栓预紧实现中腔的密封，后期需要检修内部闸板、更换密封件时，只需拆解中法兰螺栓即可将阀盖连同阀杆、闸板整体取出，维护操作便捷。从建模细节来看，各部件的配合间隙均按照实际加工公差设置，阀杆与填料函的间隙、闸板与阀体导向槽的间隙、梯形螺纹的配合间隙都符合机械设计的公差要求，既保证活动部件动作顺畅无卡滞，也不会因间隙过大造成密封失效或部件晃动。导向结构设置在阀体中腔两侧，闸板升降时沿导向槽做直线运动，避免开关过程中闸板出现偏摆，保证密封面能够均匀贴合，延长密封副的使用寿命。底部的阀座密封面与阀体采用整体式结构，刚性更好，在高压介质冲击下不会出现密封座移位的问题，适合中低压工况下的长期使用。
