英制管道盲板法兰结构设计

在工业管路系统的搭建与运维场景中，盲板法兰是承担管路末端封堵、分段隔离功能的核心承压元件，广泛应用于石化输送管线、市政给排水管网、工业制程流体管路、暖通空调循环水系统等场景，尤其在需要定期检修、临时阻断介质流通的管段位置，这类元件的选型与结构合理性直接决定管路系统的密封可靠性与承压安全边界。

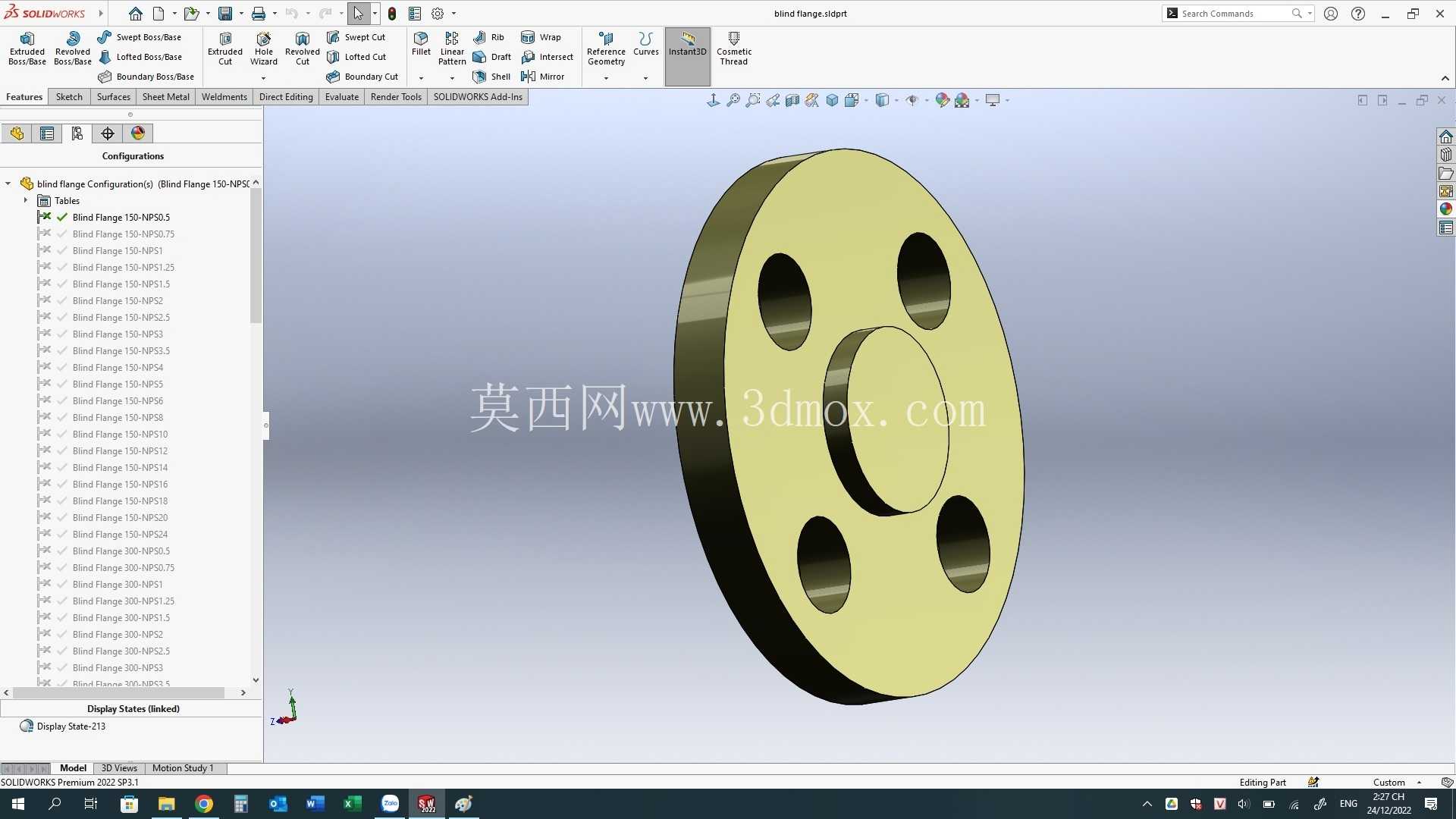

这款英制规格的盲板法兰，覆盖NPS0.5英寸至24英寸的全尺寸区间，适配英制标准管路的配套安装需求，设计过程中严格遵循ASME B16.5英制管法兰的连接尺寸规范，确保同压力等级下的配对法兰能够实现无偏差对接。从结构特征来看，整体为圆盘式实心封堵结构，中心无贯通流道，盘面均匀分布螺栓通孔，用于穿装连接螺栓实现与配对法兰的紧固对接，密封面采用突面结构形式，能够适配非金属平垫片、缠绕式垫片等多种常用密封垫片，满足不同压力等级、不同介质工况下的密封要求。

设计阶段首先明确了不同公称通径对应的压力等级边界，针对小通径规格（NPS0.5至2英寸），适当优化盘面厚度，在满足承压强度要求的前提下减少材料冗余；针对大通径规格（NPS14至24英寸），重点校核螺栓孔分布圆的位置度公差，避免大尺寸法兰安装时出现螺栓无法穿装、密封面压合不均的问题。螺栓孔的数量与孔径严格匹配对应通径下的英制法兰标准，比如NPS4规格采用4个螺栓孔、NPS6规格采用8个螺栓孔的布局，确保紧固时密封面的压力分布均匀，避免局部压应力不足导致介质泄漏，或是局部压应力过大造成垫片压溃失效。

从安装边界来看，不同规格的盲板法兰外径尺寸随公称通径增大按标准梯度递增，安装时需要预留足够的螺栓操作空间，尤其是大通径规格，螺栓长度较长，紧固时需要遵循对角分次拧紧的操作规范，确保密封面平行贴合。这类盲板法兰的核心功能是在管路末端实现可靠封堵，或是在管路分段检修时作为隔离元件，阻断上下游介质流通，为检修作业提供安全的作业边界，相比焊接式封头，盲板法兰具备可拆卸、可重复使用的优势，能够在管路改造、临时封堵场景下快速拆装，大幅降低现场施工与运维的作业成本。

建模过程中对法兰的边缘倒角、密封面粗糙度要求、螺栓孔的倒角处理都做了细节还原，盘面的结构过渡处采用圆角处理，避免应力集中导致承压过程中出现裂纹缺陷；密封面区域预留了垫片放置的定位边界，能够帮助现场安装人员快速定位垫片位置，减少安装错位导致的密封失效问题。针对英制管路的配套特性，所有尺寸标注均采用英制单位体系，与英制管道、英制螺栓紧固件的尺寸体系完全匹配，避免公英制转换带来的尺寸偏差，确保设计模型能够直接用于工程选型、预制加工以及装配模拟环节。

在实际工程应用中，这类盲板法兰常与同压力等级的对焊法兰、平焊法兰配对使用，根据输送介质的腐蚀性、温度、压力参数选择对应的材质，比如普通水系统可采用铸铁或普通碳钢材质，腐蚀性介质场景可采用不锈钢或衬塑材质，模型的参数化结构能够快速调整材质属性与尺寸规格，适配不同工况的选型需求。设计时还充分考虑了盲板的吊装与搬运需求，大通径规格的盲板在盘面预留了吊装孔位置，方便现场安装时的吊装就位，避免大尺寸工件搬运过程中出现磕碰损伤密封面的问题。
