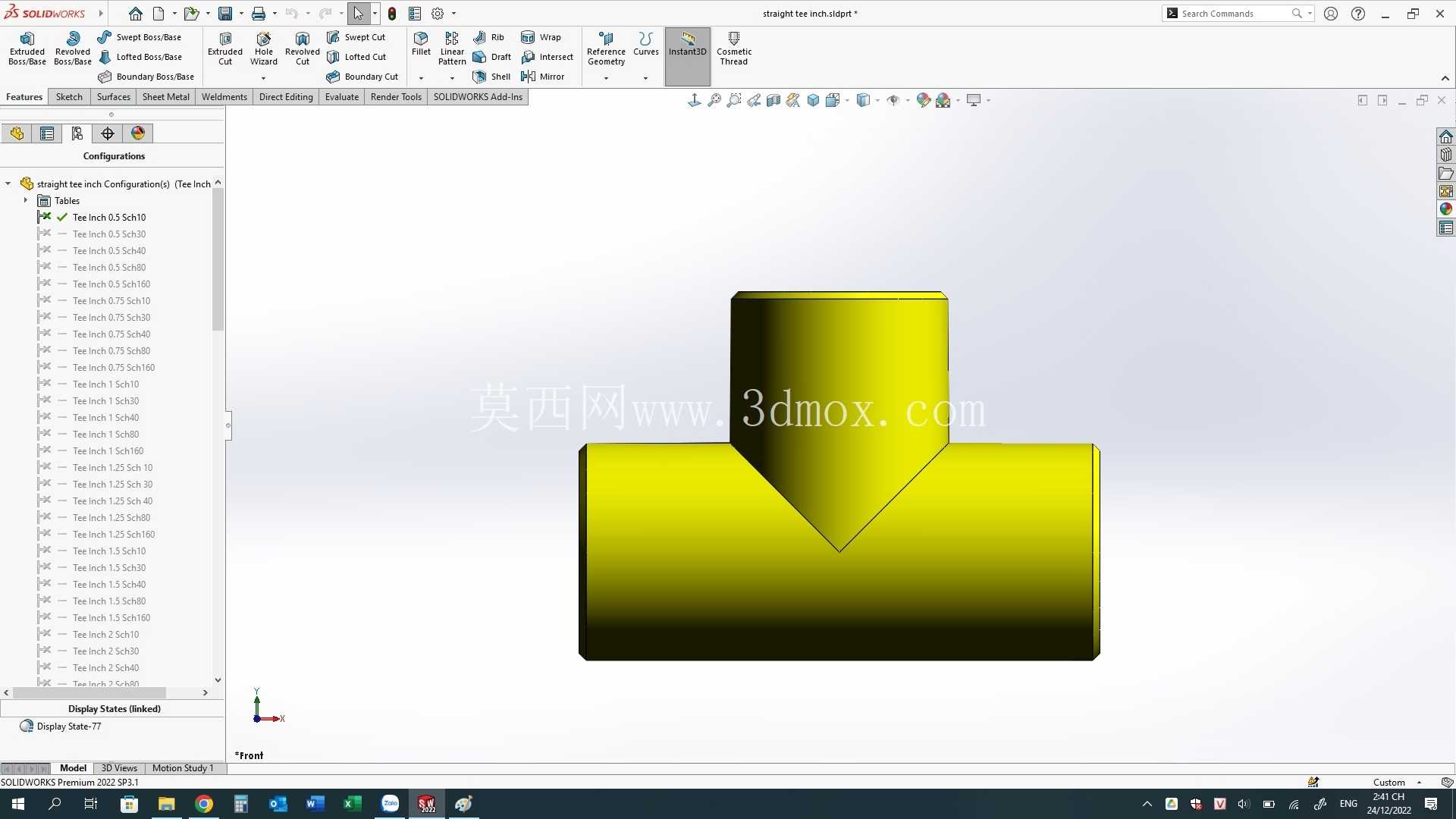

英制等径正三通管道连接件参数化模型

　　在工业管路系统搭建过程中，三通类管件是实现管路分支合流的核心基础元件，这款英制尺寸的等径正三通，主要面向采用英制管路标准的流体输送场景，覆盖民用给排水、暖通空调循环水、化工低压流体输送、小型设备液压油路分支等多个工程领域的管路布设需求。不同于异径三通的变径分流设计，这款正三通三个接口的公称通径完全一致，能够实现同管径管路的垂直方向分流或合流，介质从直通方向流过时阻力损失较小，垂直支管可用于接出支路完成介质分流、仪表安装、支路排污或者旁通回路搭建。

　　从实际工程选型角度看，这类Sch壁厚等级覆盖Sch10到Sch160的三通，能够适配从低压给排水到中高压工业流体输送的不同压力等级需求，不同壁厚对应的承压能力随管内介质温度变化存在对应折减，选型时需要结合管路设计压力、介质腐蚀性、温度工况匹配对应壁厚等级，避免出现管件承压不足导致的管路泄漏风险。这款三通的结构设计采用等径正交相贯结构，三个接口端均为标准英制管外径尺寸，相贯线位置做了平滑过渡处理，既能够降低介质流经转角处的湍流阻力，减少管路运行过程中的振动与噪声，也能避免相贯位置应力集中导致的管件疲劳损坏，在长期带压运行工况下的结构可靠性更有保障。

　　从安装边界来看，这款三通三个接口的同轴度公差控制在工业管路安装允许范围内，直通段两端的同轴度偏差不会造成管路强制对中产生的装配应力，垂直支管与直通段的垂直度偏差满足管路法兰对接或者焊接装配的公差要求，现场安装时无论是采用焊接连接、沟槽连接还是螺纹连接，都能保证接口对齐精度，减少现场配管的修磨工作量。在三维建模过程中，这类参数化的三通模型需要严格匹配英制管材的外径尺寸、不同Sch等级对应的壁厚参数，相贯线处的内壁过渡要做圆弧处理，不能出现直角尖角，否则既不符合实际管件的制造工艺，也会在后续的管路流体仿真中出现局部流速异常的计算偏差。实际工程应用中，这类正三通的布置位置通常选在管路需要垂直分支的节点，比如建筑给排水立管接出楼层支管、循环水泵出口接出压力检测支路、化工管路接出取样回路等场景，选型时除了匹配管径和压力等级，还要考虑介质的腐蚀特性选择对应材质的管件，而三维模型的准确建模能够提前完成管路的碰撞检查，避免现场安装时出现三通与其他管线、支吊架、设备本体的空间干涉，减少现场施工的返工量。

　　不同于非标定制的异形三通，这类标准英制等径三通属于管路系统中的通用配件，批量生产时多采用模压成型或者无缝管热压成型工艺，模型的内外壁尺寸完全贴合实际制造的产品尺寸，在做管路装配设计时，能够准确预留安装操作空间，比如焊接连接时的焊口预留间隙、法兰连接时的螺栓操作空间、沟槽连接时的卡箍安装空间，都能通过精准的三维模型提前完成空间校核，保证后期安装工序顺利开展。在管路系统的应力计算中，三通位置是管路应力集中的典型节点，精准的三维模型能够导入有限元分析软件，完成不同工况下的应力分布计算，校核相贯位置的应力是否在材料许用应力范围内，尤其是在高温高压管路或者存在周期性压力波动的液压、气压管路中，三通位置的结构强度校核是管路设计中必不可少的环节，尺寸准确的模型能够保证仿真计算结果的可靠性，为管路系统的长期稳定运行提供设计依据。
