英制规格偏心异径变径管结构设计

项目分类:通用五金配件 发布时间:2026-01-12 ID:1116018
  • 英制规格偏心异径变径管结构设计
  • 英制规格偏心异径变径管结构设计

在工业流体输送管路系统的布设作业中,不同通径管路的对接是管路设计环节无法回避的工况,尤其是当管路需要沿墙面、设备壳体等平直基面排布,或是输送介质内含固体颗粒、易沉积杂质时,同心异径管易在变径位置形成气阻、积液留滞的缺陷就会凸显,偏心异径管正是为适配这类特殊布设需求开发的管路转接构件。这类构件在给排水工程、化工介质输送、暖通空调管路、油气输送场站的管线布设中应用极广,当管路需要做顶平安装时,偏心异径管可以保证管路顶部齐平,避免变径位置积存气体形成气塞,影响流体输送效率甚至引发管路水锤;当输送含固体颗粒的浆体、需要做底平安装时,又能避免变径位置残留介质沉积,减少管路堵塞的风险,降低后期运维的清理频次。

本次设计的偏心异径管覆盖0.5英寸到12英寸的全系列通径适配范围,壁厚覆盖Sch10到Sch40的多压力等级,可以适配不同公称压力的管路系统选型需求。设计初期首先要明确不同压力等级对应的管壁厚度参数,Sch壁厚等级是管路系统中通用的壁厚表示方法,对应不同公称压力下的管材壁厚要求,设计时需要保证变径段的壁厚均匀过渡,避免出现局部壁厚过薄导致承压能力不足,或是局部壁厚过厚造成材料浪费、焊接难度提升的问题。偏心异径管的核心设计要点在于偏心距的精准控制,偏心距的取值直接决定了两端管路对接后的齐平效果,若偏心距存在偏差,安装时就会出现管路错位,无法实现顶平或底平的安装要求,强行组对还会在焊接位置产生额外的装配应力,长期运行过程中受管路振动、介质压力波动影响,焊缝位置容易出现开裂泄漏的问题。

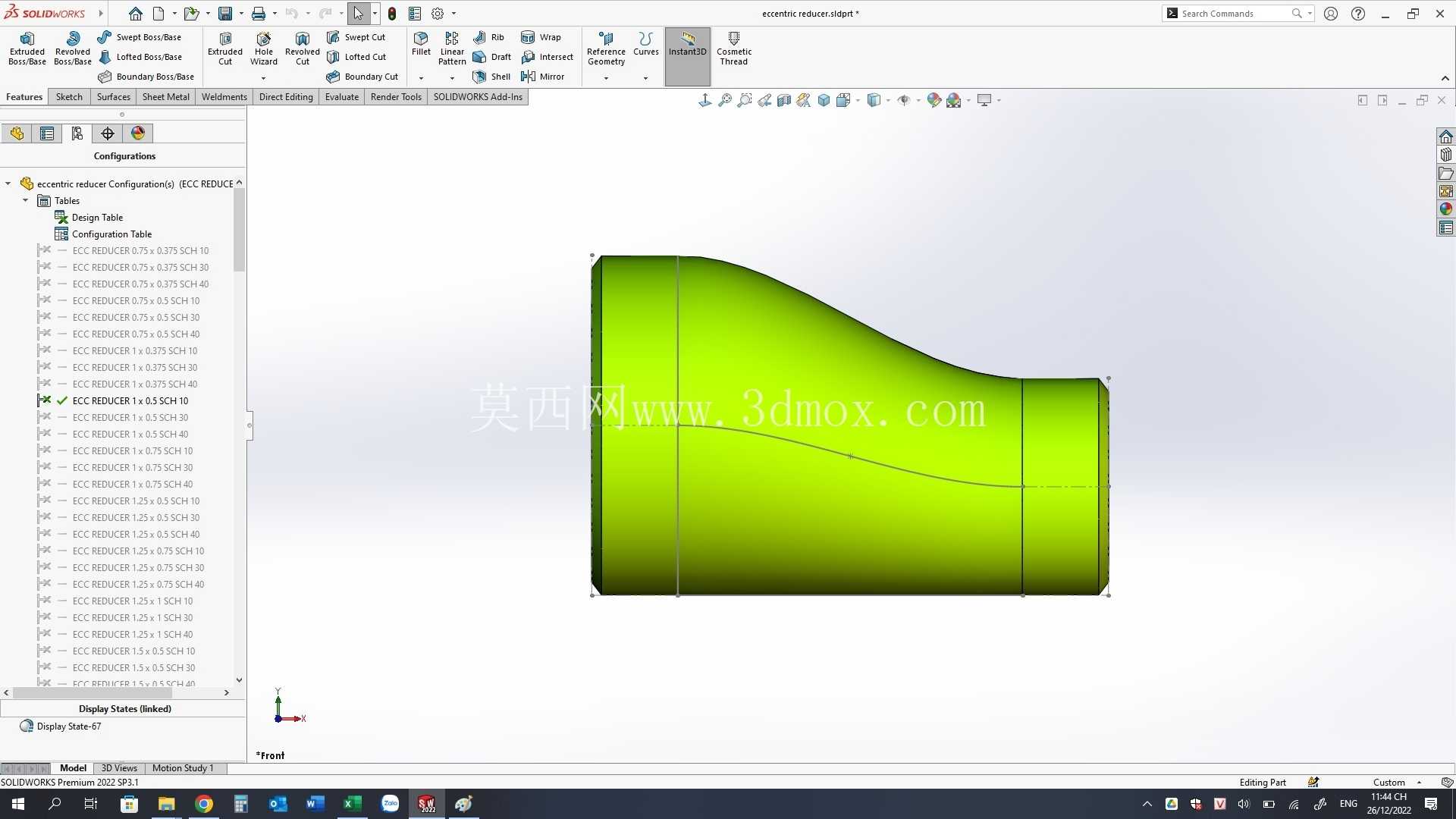

建模过程中首先确定两端连接管口的基准参数,包括不同通径对应的管口外径、内径尺寸,以及对应Sch等级下的壁厚数值,再根据偏心安装的要求确定两端管口的中心偏移量,也就是偏心距数值。变径段的过渡曲面采用平滑放样生成,过渡段的曲率变化需要做连续校验,避免出现曲率突变的位置,因为流体经过变径段时会产生流态变化,若内壁存在曲率突变,会造成局部紊流加剧,不仅会提升管路的沿程阻力损失,长期运行还会对管壁造成冲蚀磨损,缩短管件的使用寿命。设计时还要兼顾管件两端的焊接坡口加工余量,管口位置预留标准焊接坡口尺寸,保证现场安装时可以直接与同规格的管路、法兰进行组对焊接,不需要二次加工。

从安装边界来看,该系列偏心异径管的整体长度根据两端通径差做匹配设计,长度取值既满足管路转接的过渡要求,也不会因为长度过长造成管路布设空间的浪费,适配现有工业管路安装的空间预留标准。不同Sch等级的管件可以对应不同的管路压力工况,Sch10等级多用于低压给排水、通风管路,Sch40等级则可以适配中压的工业流体、油气输送管路,选型时只需要根据对接管路的通径、压力等级匹配对应规格即可。在实际管路布设中,偏心异径管的安装方向需要根据工况做调整,泵入口位置的偏心异径管通常采用顶平安装,避免气蚀现象影响泵的运行效率;而输送含杂质介质的管路则多采用底平安装,防止杂质沉积堵塞管路。建模过程中对变径段的内壁曲面做了光顺处理,减少流体流动的阻力,同时保证管壁厚度均匀,让管件整体承压能力一致,不会出现局部应力集中的薄弱点。
