G1与G3/4口径立式止回阀结构设计

在民用供水、小型暖通循环、工业辅助流体管路的布设场景里，止回阀是避免介质反向回流、保护上游泵组与计量器件的核心基础配件，这款异径止回阀针对G1与G3/4两种常用管螺纹的转接场景设计，无需额外加装变径接头即可直接串接在两种口径的管路之间，减少管路接头数量的同时也降低了潜在的泄漏点。从实际使用的工况来看，这类止回阀常被用在家庭入户供水支路、壁挂炉进出水管路、小型空压机气路、园林灌溉支管等场景，介质可以是常温清水、压缩空气、浓度较低的水性换热介质，工作压力覆盖常规民用与轻型工业管路的1.0MPa-1.6MPa区间，足够应对绝大多数非高压、非强腐蚀的流体输送需求。

产品的功能逻辑围绕单向导通、反向截止的核心需求展开，内部采用升降式阀芯结构，介质正向流动时依靠流体压力顶开阀芯，流通通道保持全开状态，压损控制在较低水平，不会对管路整体流量造成明显衰减；当介质出现反向流动趋势时，阀芯在介质压力与自身重力的共同作用下快速回落密封，彻底截断反向流路，避免上游设备因回流造成水锤冲击、叶轮反转、计量失准等问题。阀体外侧铸有清晰的流向标识箭头，安装时无需额外对照说明书即可快速判断安装方向，避免装反造成的管路功能失效。

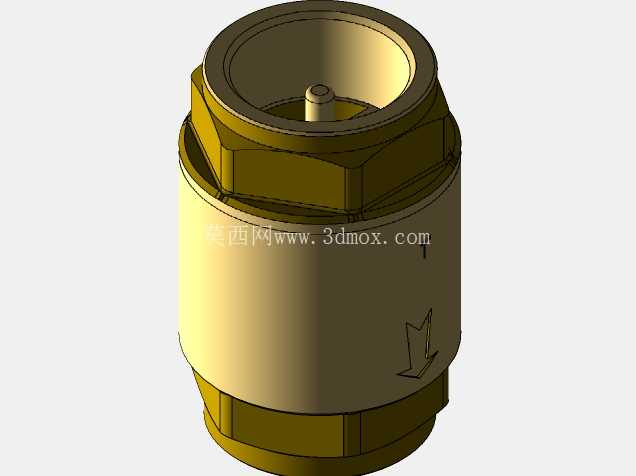

设计过程中优先考虑了安装与维护的便捷性，阀体两端采用标准55度密封管螺纹，螺纹公差符合通用管路连接标准，与市面上同规格的管材、接头、阀门都能实现可靠配合，无需定制配套连接件。阀体中部设计有六角拧转结构，安装时可以用普通活动扳手或管钳直接夹持施力，不会因为夹持造成阀体表面变形或损伤密封面。整体采用立式同轴结构，外形为规则的回转体加六角夹持位，最大外圆尺寸控制在合理范围，安装时不需要预留过大的操作空间，即使是在管路排布密集的水暖井、设备机柜内部也能顺利完成装拆。阀芯与阀体的配合间隙经过反复校核，既保证阀芯升降动作顺畅无卡滞，又不会因为间隙过大造成密封面偏斜、反向密封失效的问题，密封副采用平面贴合结构，长期使用后即使出现轻微磨损，在介质压力的作用下也能保持良好的密封性能，不需要频繁更换内部配件。

从安装边界来看，这款止回阀可以水平安装也可以垂直安装，垂直安装时需注意流向为自下而上，保证阀芯回落时能够准确贴合密封面；水平安装时不受安装角度限制，只要流向标识与管路介质流向一致即可正常工作。阀体两端的螺纹有效长度经过优化，既保证足够的螺纹啮合长度实现可靠连接与密封，又不会因为螺纹过长导致安装时拧入深度过大顶碰内部阀芯，造成阀芯卡滞无法正常动作。阀体外部的表面处理兼顾防锈与辨识度，黄铜材质的本体经过钝化处理，长期在潮湿环境下使用也不会出现明显锈蚀，白色的标识段与流向箭头采用耐水耐老化的涂层印刷，长期使用不会出现标识脱落、辨识不清的问题。在结构建模过程中，所有配合面都做了合理的倒角与退刀槽设计，既符合机械加工的工艺要求，避免加工时出现应力集中，也能在安装时引导螺纹顺利旋入，减少螺纹错扣、密封带被挤入阀腔的概率。内部流道采用平滑过渡设计，没有突兀的截面突变，介质流经时不会产生明显的紊流与噪音，即使是在夜间安静环境下使用，也不会因为介质流动产生明显的异响干扰。
