工业废料研磨用立式破碎设备结构设计

这款破碎设备的核心定位是处理小批量工业边角废料，常见应用场景集中在小型机加工车间边角料减容、注塑车间浇口料破碎回收、实验室固废预处理这类日处理量不大但对设备占地、操作便捷性有要求的工况，区别于矿山用重型破碎设备，它的处理对象多是硬度不超过HRC30的塑性或脆性小块废料，比如切削下来的铝屑、注塑浇口、纸质包装废料、小型工程塑料件边角，进料粒度控制在100mm以内，出料粒度可通过内部筛网调整到2-10mm区间，满足后续回收熔融、压块转运的粒径要求。

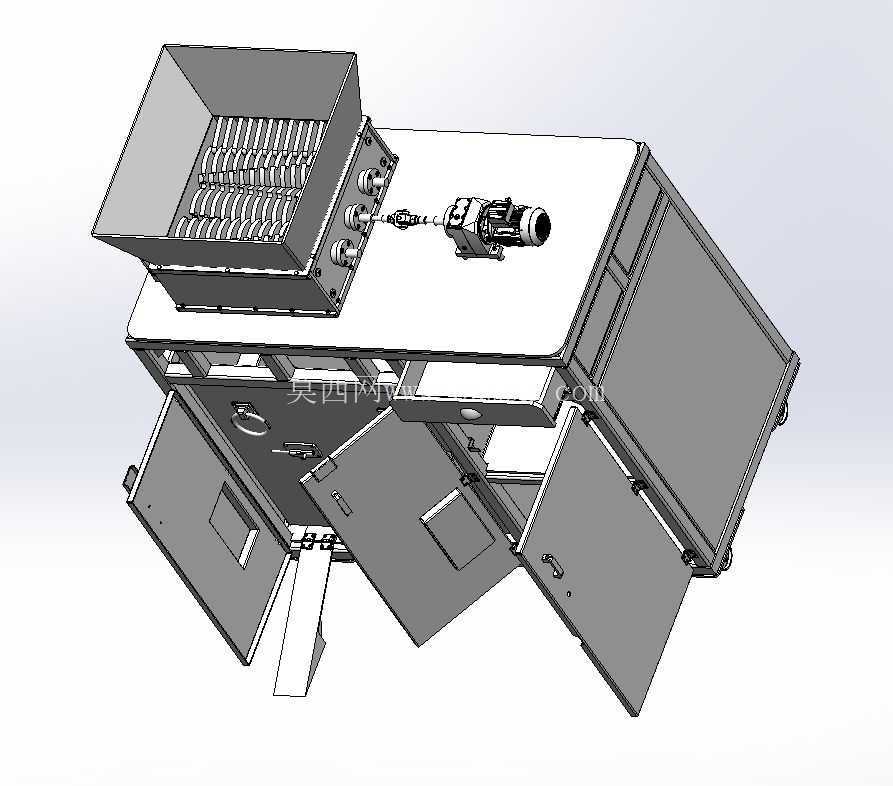

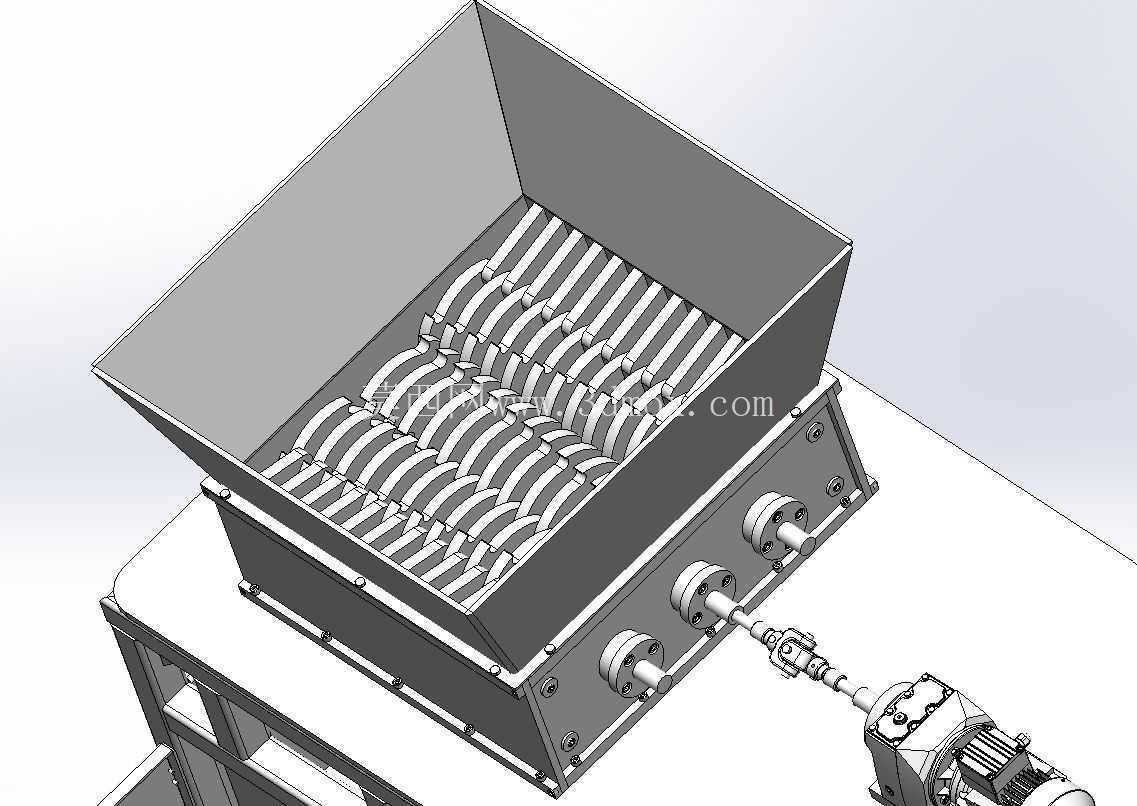

从结构设计逻辑来看，整机采用立式分层布局，最上方是敞口式进料斗，斗体内部设置了初步导流的格栅条，大块物料投入时不会直接砸到破碎辊，同时格栅间隙控制在80mm，能提前筛除尺寸超标的异物，避免卡辊；进料斗下方对接双辊破碎腔，驱动电机侧装在腔体外端，通过联轴器直连主动辊，从动辊通过齿轮啮合同步反向转动，辊面布置交错的破碎齿，齿形做了圆角钝化处理，既保证对废料的咬入能力，又不会因为齿尖过脆遇到硬杂质时崩断。破碎腔下方设置倾斜导料板，破碎后的物料顺着导料板滑向柜体侧方的出料口，出料口做了外翻边设计，方便对接收集袋或者小型接料箱，避免碎料撒漏。

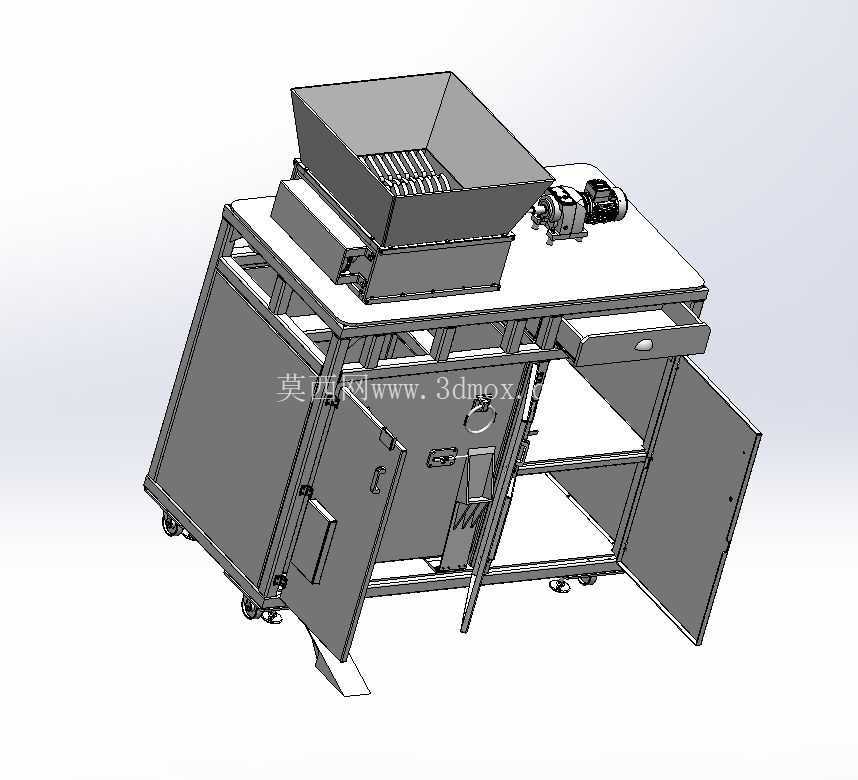

整机的支撑结构采用方管焊接机架，外部覆盖薄钢板柜体，柜体做了双开门设计，一侧门体对应破碎腔下方的筛网安装位，日常更换筛网、清理卡滞物料时不需要拆解整机，打开侧门即可操作；另一侧柜体预留了储物抽屉，可以放置备用筛网、检修工具，减少现场工具零散摆放的问题。机架底部安装了四个带刹车的万向脚轮，单轮承重设计为100kg，整机总重控制在280kg左右，单人即可推动设备在车间内转场，不需要额外做地基固定，脚轮刹紧后设备运行时的晃动量控制在0.5mm以内，不会因为振动出现移位。

设计时特意将驱动电机的安装座做了腰型孔调节结构，安装时可以调整电机位置张紧联轴器，后期维护更换密封件时也不需要完全拆解电机固定结构；破碎腔的端盖采用快拆螺栓固定，日常检查辊齿磨损情况时，松开四个螺栓即可取下端盖，比传统的满布螺栓结构节省至少60%的检修时间。柜体的门板内侧贴了2mm厚的阻尼隔音毡，设备空载运行时的噪音控制在72分贝以内，带料破碎时噪音不超过80分贝，符合车间作业的噪音限值要求，不需要额外加装隔音罩。

安装边界方面，整机的外形尺寸控制在长1200mm、宽700mm、高1350mm，进料斗的上沿高度为1200mm，刚好匹配成年操作人员站立投料的舒适高度，不需要垫高或者弯腰操作；设备放置时需要预留后侧150mm的散热空间，侧门打开方向预留600mm的操作空间，整体占地不到1㎡，适合放置在车间边角、生产线末端的废料收集点，不需要占用核心生产区域的空间。电气控制盒集成在柜体前侧的台面下方，操作按钮高度为900mm，操作人员伸手即可操作启停，控制回路里加装了过载保护器，一旦遇到硬异物卡辊，电机会在0.2秒内断电停转，避免电机烧毁，同时反转点动按钮可以在卡料时控制辊体反转，退出卡滞物料后再正常启动，减少拆机清理的频次。

破碎辊的材质选用40Cr调质处理，表面硬度达到HRC45-50，耐磨性能比普通Q235材质提升3倍以上，正常处理普通工业废料时，辊齿的使用寿命不低于8000小时；进料斗采用3mm厚的钢板折弯焊接，边角做了圆弧过渡，没有尖锐棱角，避免投料时划伤操作人员；所有外露的螺栓端部都做了倒角处理，柜体边缘做了卷边工艺，消除加工毛刺带来的安全隐患。设备的台面预留了小型工具放置区，日常巡检时可以将扳手、螺丝刀临时放在台面上，不需要蹲在地上操作，细节设计贴合一线操作人员的使用习惯。
