G3/8内螺纹四通克鲁瓦管接头结构

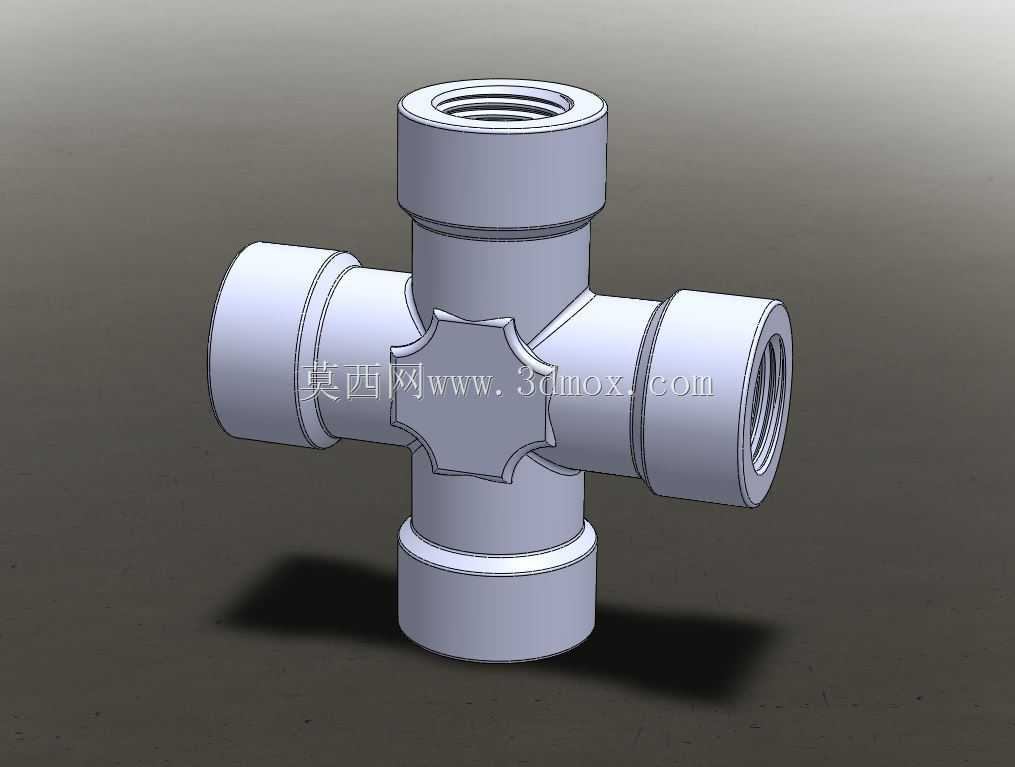

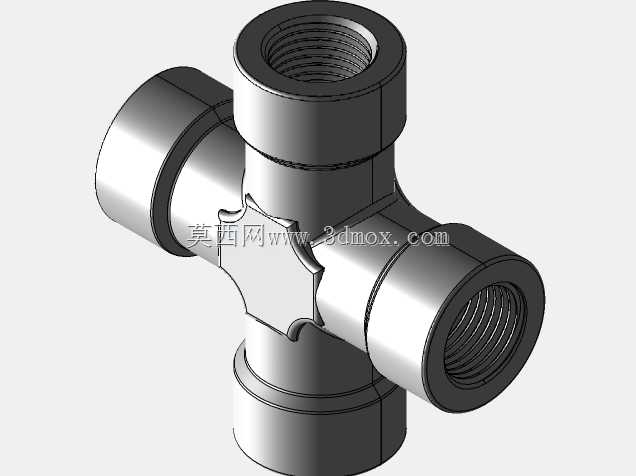

　　这款四通式内螺纹管接头，核心应用在多支路流体管路的汇流、分流场景，常见于小型液压站的控制油路排布、气动设备的气源分支配送、机床润滑系统的油脂分流管路，也可在低压冷却循环回路中作为节点连接件使用，适配公称通径对应G3/8管螺纹的管路系统，能够在单一节点实现四个方向的管路连通，减少管路转接次数，降低多接头拼接带来的泄漏风险。从结构设计来看，接头整体采用十字正交的布局，四个连接端轴线处于同一平面且两两垂直，每个端口均加工标准G3/8圆柱内螺纹，螺纹牙型符合管螺纹密封的相关精度要求，螺纹段长度预留足够的旋合余量，既可以配合生料带、密封胶实现螺纹密封，也能适配带O型圈密封的外螺纹接头，满足不同压力等级的管路密封需求。

　　接头主体的十字交汇区域做了圆弧过渡处理，没有尖锐的直角应力集中点，在管路受振动、压力冲击时，能够有效分散交汇位置的结构应力，避免长期交变载荷下出现开裂失效，同时过渡区域的流道做了等径圆滑处理，四个端口的流道内径保持一致，流体经过节点时不会出现通径突变，减少局部压损和湍流产生，降低管路的流体噪声和能耗。在安装边界上，四个连接端的外轮廓为等径圆柱结构，相邻两个端口的轴线间距经过合理核算，安装时相邻管路的管接头、扳手操作空间不会出现干涉，无需额外调整管路排布角度即可完成装配，接头整体的轴向尺寸紧凑，适合在安装空间局促的设备内部管路中使用，不会占用过多的设备布局空间。设计过程中，首先明确了节点的通流能力要求，

　　确保四个支路同时通流时的通径匹配，避免节点处出现节流效应；其次针对管路常见的振动工况，对交汇区域的壁厚做了加强处理，相比同规格的直通孔接头，交汇位置的壁厚增加了15%左右，提升抗冲击能力；螺纹加工的退刀槽位置做了优化，退刀槽宽度控制在最小合理范围，既保证螺纹加工的工艺性，又不会因为退刀槽过深削弱端口的结构强度。接头的外表面没有多余的凸起结构，整体轮廓规整，便于安装时的夹持固定，无论是使用扳手夹持端口外圆，还是采用管钳固定主体，都不会出现打滑或者损伤结构的问题。在实际设备应用中，这类四通接头常用来替代多个三通、弯头拼接的管路节点，比如在机床的润滑系统中，单泵输出的润滑油需要分配到四个不同的润滑点，

　　使用该接头可以直接实现一进三出或者两进两出的管路配置，相比多个接头拼接，减少了至少三个潜在的泄漏点，同时缩短了管路的总长度，让设备内部的管路排布更加整洁，后期维护排查故障点也更加便捷。在气动回路中，该接头可以作为气源分配节点，将主路的压缩空气分配到三个不同的气动元件支路，因为内螺纹的连接形式拆装方便，后期更换气动元件时无需改动主路管路，只需要拆卸对应支路的连接管即可，大幅降低维护工作量。针对低压液压回路的应用场景，接头的材质适配常规的金属液压管路，螺纹的配合精度能够承受16MPa以下的静态压力，在10MPa以下的动态压力波动工况下也能保持稳定的密封性能，不会因为压力脉冲出现螺纹松动的问题。流道设计时充分考虑了流体的流向兼容性，不管是从任意一个端口进流，其余三个端口出流，还是两个端口进流、两个端口出流，流道内的介质流动都不会出现明显的偏流，各个支路的流量分配偏差控制在5%以内，满足常规流体分配的精度要求。安装时需要注意，每个端口的螺纹旋合长度不小于8个牙距，确保螺纹连接的强度和密封性能，相邻管路的固定支架距离接头位置不超过200mm，避免管路重量全部承载在接头上，长期受力导致接头变形。
