黄铜1寸内丝转4分外丝异径管路接头

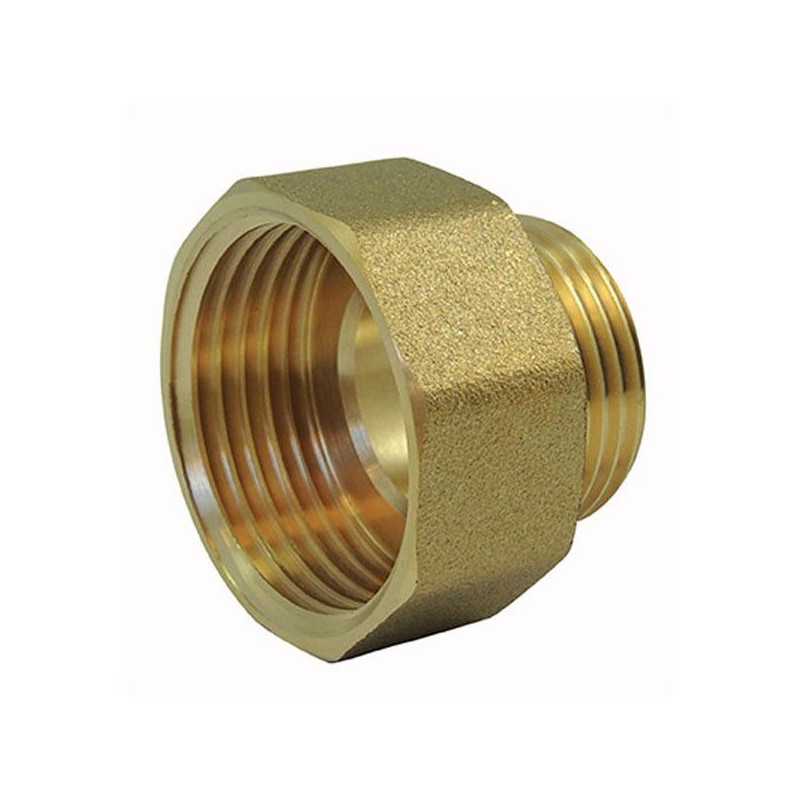

　　从结构设计上看，接头一端是1英寸内管螺纹，加工时严格遵循55度密封管螺纹的公差要求，螺纹牙型饱满没有断牙、毛刺，拧入对应外丝接口的时候，配合生料带或者密封胶就能实现可靠密封，不需要额外加密封垫；另一端是1/2英寸外管螺纹，螺纹长度做了合理控制，既保证拧入对应内丝接口时有足够的啮合扣数（一般要求不少于3扣才能保证密封和连接强度），又不会因为螺纹过长顶到对侧管路的流道造成通径缩颈。外形上接头的握持部分做了六角结构，对边尺寸是按照标准管接头的扳手空间设计的，不管用活动扳手还是对应规格的开口扳手，都能稳稳卡住发力，不会因为六角太薄或者边角倒棱过大出现打滑拧圆的情况，安装的时候不需要额外做夹持工装，现场施工效率很高。做民用给排水、小型工业流体管路布设的时候，最常碰到的痛点就是不同管径的管路、阀件接口规格不匹配，硬接要么漏液要么强行套丝破坏原有螺纹结构，这种异径内外丝转接件就是专门解决这类接口 mismatch 问题的基础五金件。这款接头采用CW617N黄铜锻压成型，材质本身的耐腐蚀性、切削加工性能都适配水暖、低压气动、普通输水输油管路的使用场景，不会像普通铸铁件那样长期接触水就生锈掉渣污染管路，也不会像劣质锌合金件用个两三年就脆裂断在管路里拆不出来。

　　从安装边界来看，接头整体轴向长度控制得比较紧凑，不会在管路转接处突出太长，在狭小的设备机箱内部、墙面预埋管路的接口位置布设时，不会因为接头过长导致后续阀件、软管装不上，也不会突出墙面太多影响装饰盖的安装。流道部分做了等通径过渡设计，内螺纹端和外螺纹端的流道衔接处没有做突兀的变径台阶，流体经过的时候不会产生明显的紊流和压损，不管是走冷水、热水还是低压压缩空气，都不会因为流道结构问题产生额外的噪音或者流量损失。实际选型的时候要注意，这款接头的额定工作压力是和黄铜材质、螺纹啮合强度匹配的，适合1.6MPa以下的常温流体管路使用，不能用在高温蒸汽或者高压液压回路里，也不适合输送强酸碱类的腐蚀性流体。

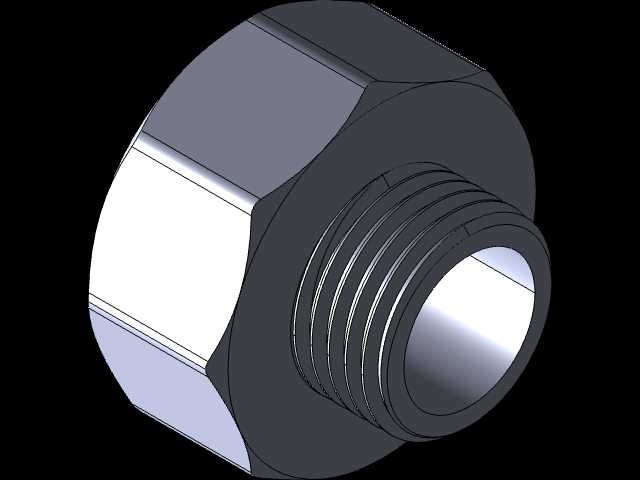

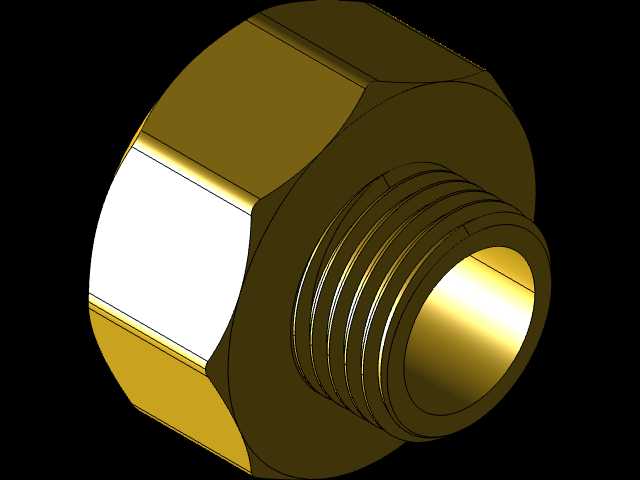

　　做三维建模的时候，这个零件的建模逻辑其实不复杂，但要注意几个工程细节：一是螺纹部分不能只做装饰性的牙型，要把螺纹的起始扣、收尾扣的退刀结构做出来，不然导出工程图的时候螺纹长度标注会和实际加工要求不符；二是六角部分的边角倒棱要符合实际加工工艺，锻压成型的黄铜件边角不会是尖锐直角，一般会有0.2-0.5mm的自然倒棱，建模的时候做出来才更贴近真实零件的状态；三是内流道的过渡圆角要处理好，不要出现直角拐角，不然做流体仿真的时候会出现不符合实际的局部涡流结果。

　　很多刚入行的结构工程师做管路设计的时候，容易忽略这类转接接头的实际安装尺寸，只在模型里画个示意性的圆柱，等到实际装配的时候才发现扳手空间留得不够，或者接头长度算短了导致两个对接件碰在一起，所以建模的时候一定要把六角的对边尺寸、整体轴向长度、两端螺纹的有效啮合长度都按实际零件尺寸做准，这样后续做管路干涉检查、安装工艺模拟的时候才不会出问题。这类接头在民用家装水路改造、小型自动化设备的冷却水回路、气动控制系统的气源处理单元接口转接、甚至是小型消防喷淋管路的末端改接上都用得非常多，属于看起来不起眼但缺了就没法完成管路对接的基础配件，设计的时候不需要做什么花哨的结构，把螺纹精度、材质强度、流道通畅性、安装便利性这几个核心点做到位，就是合格的产品。
