压缩空气用多路球阀组管路结构

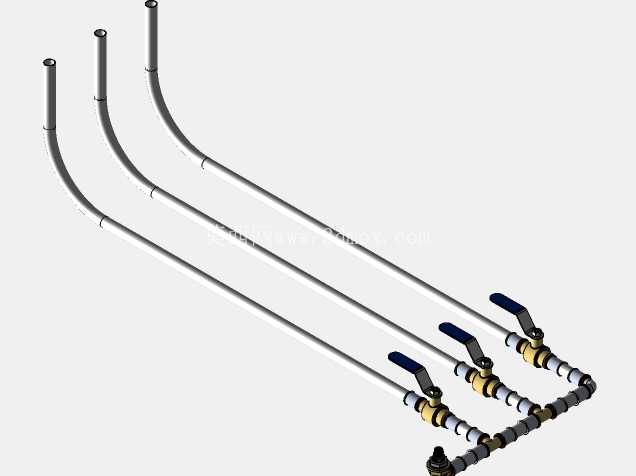

　　这套多路球阀组管路结构，主要面向车间压缩空气供气支路的分流管控场景，在机加工车间、装配生产线、气动工具集中作业区这类需要从主压缩空气管路分出多个独立供气支路的场合十分常见，相比单路逐一配管接阀的方案，这种集成式阀组能大幅压缩现场配管的施工量，减少管路接头数量，从根源上降低压缩空气管路泄漏的概率。整个阀组采用三路并行的管路布局，每一路都配置独立的手柄式球阀，可单独控制对应支路的压缩空气通断，互不干扰，能满足不同工位按需供气、单独检修的需求，比如某一路连接的气动设备需要维护时，只需关闭对应支路的球阀，不会影响其他支路的正常供气，避免整条供气干线停气影响生产节奏。

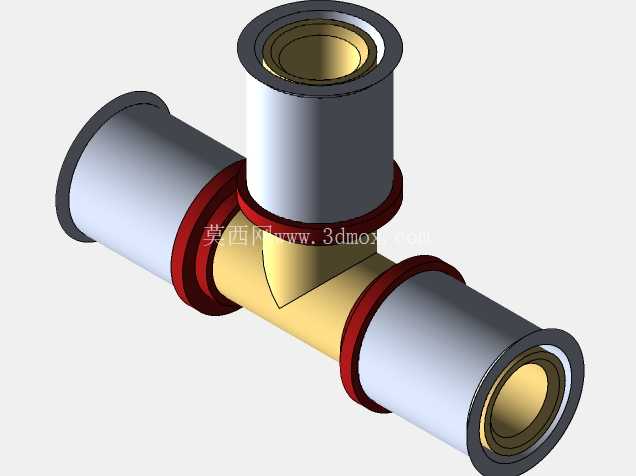

　　设计阶段首先考虑的是压缩空气管路的压损控制，主管路采用等径直管段布局，支路接口处做了平滑过渡处理，避免直角弯头带来的局部压损，保证每个支路出口的压缩空气压力稳定，不会出现远端支路压力不足带动不了气动工具的问题。管路主体选用多层复合管材，兼顾管材的刚性与抗弯折性能，既可以保证长距离布管时的管路直线度，不会因为管内压缩空气的压力波动出现管路晃动，也能在安装空间受限的场景下做小幅度的弯折调整，适配不同的安装墙面或支架间距。

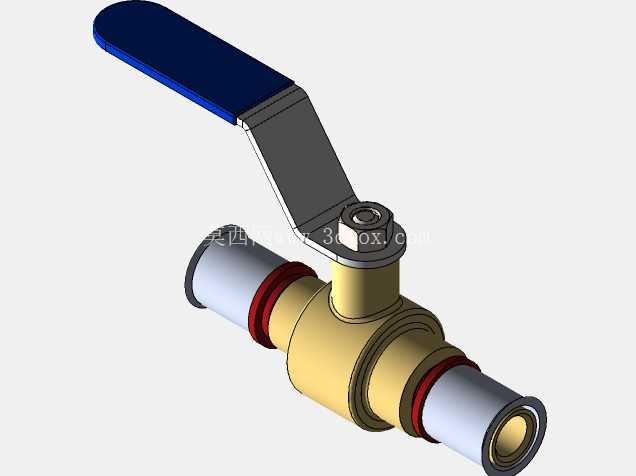

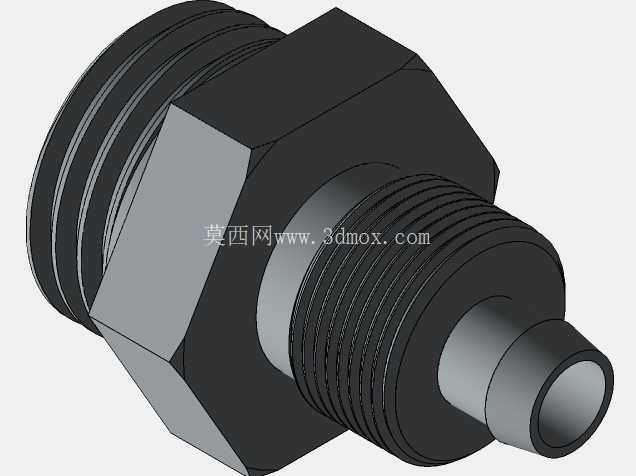

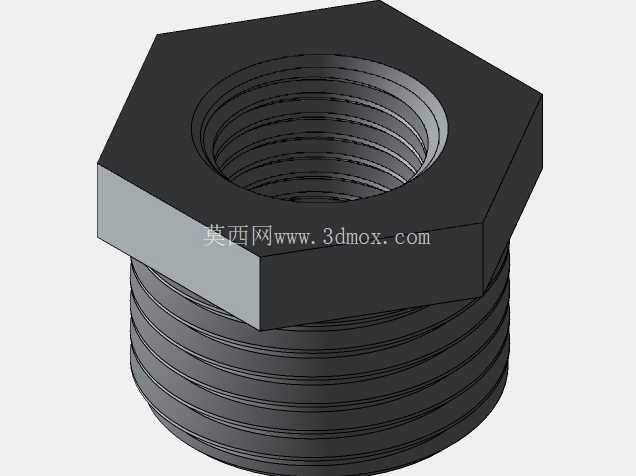

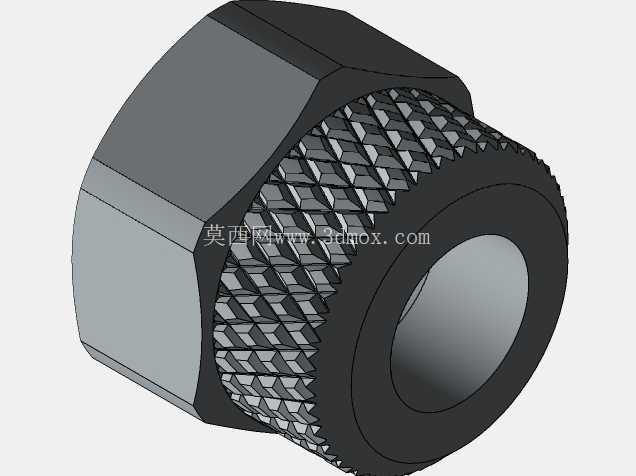

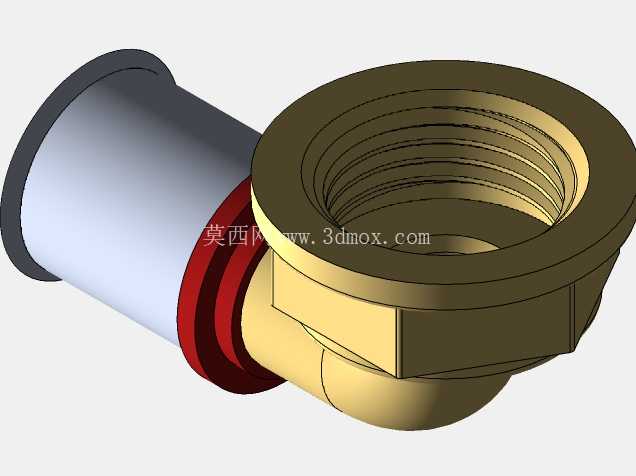

　　每台球阀采用黄铜阀体搭配球形密封结构，密封面的配合精度经过匹配设计，在0.4-0.8MPa的常规车间压缩空气压力范围内，可实现零泄漏截断，手柄的操作力矩控制在单手握持即可轻松扳动的范围，操作人员无需借助额外工具就能快速完成阀门开闭操作，手柄表面做了防滑包覆处理，即使手上沾有切削液或油污也不会打滑。阀组的安装边界设计充分考虑了现场安装的兼容性，三路管路的中心距保持统一的等距排布，既可以通过管卡直接固定在墙面的安装角钢上，也能适配标准的气动管路安装支架，管路两端预留的外螺纹接口尺寸统一，可直接对接车间常用的快插气动接头或内螺纹镀锌管，不需要额外加工转换接头。

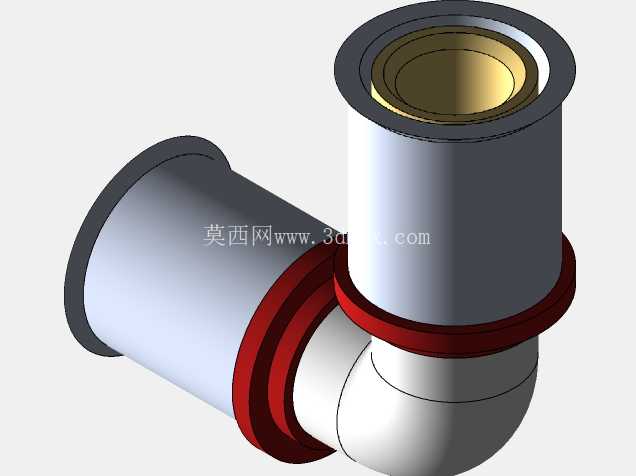

　　管路的弯折段采用大曲率半径的弯管结构，避免小半径弯折导致的管材内层开裂、通径缩小问题，弯管段的圆弧过渡也能减少压缩空气在管路内的湍流，降低供气时的管路噪音。阀组的整体布局将所有球阀的操作手柄统一朝向外侧，安装后所有操作面都处于人员站立即可触及的高度范围，不需要探身或登高就能操作阀门，日常巡检时也能直观看到每个阀门的开闭状态，避免误操作。在接口密封设计上，所有金属螺纹连接部位都预留了足够的密封带缠绕空间，安装时配合生料带或密封胶就能实现可靠密封，不会因为压缩空气的脉冲压力出现接口松动漏气的问题。每一路球阀的出口端都预留了短管段，方便后续安装气源处理三联件或者直接对接气动设备的供气管，不需要额外再接长管。这套结构在建模时充分还原了实际产品的装配关系，每个管路接头、阀体、手柄、密封件的相对位置都和实物一致，可直接用于车间供气改造的方案演示、安装布局模拟，也能作为气动系统设计的阀组选型参考，帮助设计人员提前预判安装空间、核对接口尺寸，减少现场安装时的适配问题。
