异径气动直通快插气管接头结构

在气动回路搭建的现场作业里，这类异径直通快插接头是解决不同外径气管转接最常用的基础元件，但凡涉及压缩空气输送的工位，从半自动装配线的气路分支、小型气动执行元件的气源接驳，到桌面级气动工装的管路排布，都能见到这类元件的身影。不同于等径直通接头的同规格管路对接需求，这款接头针对10mm与6.5mm两种外径的气管转接场景设计，省去了中间额外加装变径套的步骤，能直接完成两种规格气管的直通连通，大幅压缩气路装配的零件数量与安装工时。

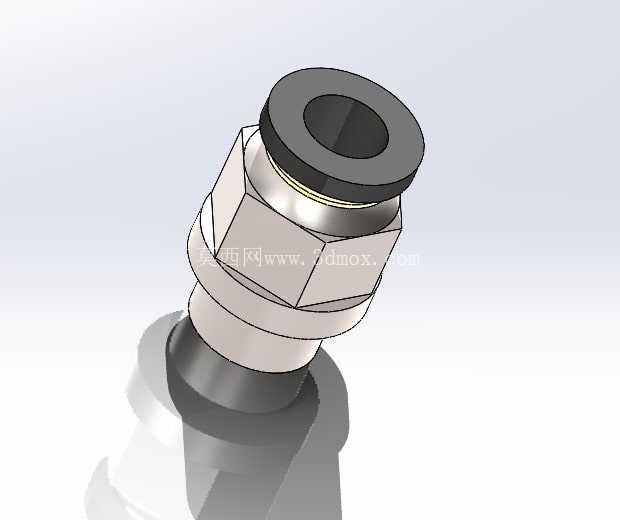

从结构设计逻辑来看，这款快插接头采用了气动行业通用的弹性卡箍密封结构，接头两端分别对应适配的气管外径，插入端内置的不锈钢弹性卡爪会在气管插入后自动卡紧气管外壁，搭配内置的丁腈橡胶密封圈，能在0-1MPa的常规气动工作压力下实现可靠密封，不需要额外缠绕生料带或者加装密封垫，气管插入到位后即可正常通气，拆卸时只需要按下接头端部的释放环，卡爪就会自动松开，气管可以直接拔出，能反复多次拆装使用，非常适合需要频繁调整气路布局的试制车间、小型自动化设备调试场景。

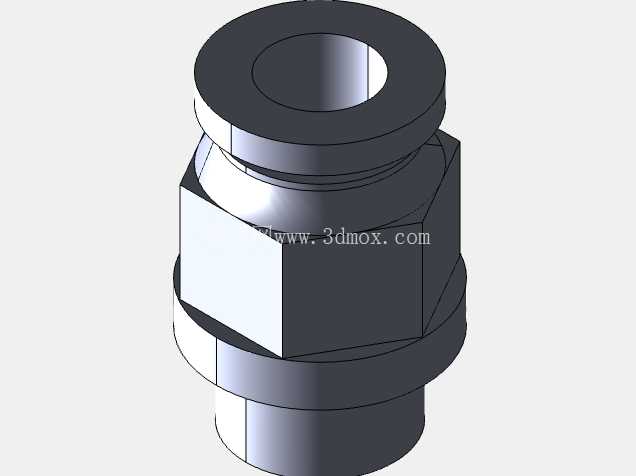

接头主体的中段设计有外六角结构，这个结构是专门为安装受力设计的，在需要将接头固定在安装面板或者阀块上时，可以用普通开口扳手卡住六角部位施加扭矩，不会因为拧动导致接头整体变形，六角的对边尺寸按照常规气动接头的通用标准设计，和市面常见的同规格接头安装扳手完全通用，不需要配备专用工具。接头的金属主体部分采用了镀镍处理，表面光洁度高，能在常规车间环境下抵御一定的潮气与弱腐蚀，不会轻易生锈，适合大多数工业生产场景的使用环境，端部的释放环采用硬质工程塑料材质，耐磨性能好，多次按压也不会出现开裂或者变形的问题。

从安装边界尺寸来看，这款接头的整体轴向长度控制得比较紧凑，在排布密集气路的时候不会占用过多的安装空间，两端气管的插入深度经过优化，10mm端的有效插入深度为12mm，6.5mm端的有效插入深度为9mm，只要气管插入到对应深度就能保证密封和卡紧效果，不会因为插入深度不足导致气管脱落或者漏气。接头的最大外圆直径不超过16mm，在密集排布的时候，相邻接头之间只要预留2mm以上的间隙就可以顺利操作释放环插拔气管，不会出现互相干涉的问题。

在实际选型使用的时候，需要注意这款接头仅适用于压缩空气介质的输送，不能用于液体或者有腐蚀性的气体管路，使用的气管需要采用符合气动标准的PU管或者尼龙管，气管外壁不能有划痕、凹凸缺陷，否则会影响密封效果。在气路布局的时候，这类直通接头尽量不要布置在管路需要频繁弯折的位置，避免气管长期受弯折力导致接头处受力过大出现漏气，接头安装时的拧紧扭矩需要控制在合理范围，拧入阀块或者面板的时候不要超过推荐扭矩，避免螺纹滑牙或者主体开裂。

建模的时候，这类接头的结构细节需要重点关注几个部分：一是内部卡爪的齿形角度，角度过大卡紧力不足容易脱管，角度过小拆卸的时候会划伤气管外壁，影响重复使用性能；二是密封圈的压缩量，压缩量过大插拔阻力大，压缩量过小密封不足容易漏气；三是释放环的行程设计，要保证按下释放环的时候卡爪能完全张开，气管可以顺畅拔出，松开释放环后卡爪能及时复位卡紧气管。整个接头的同轴度要求也比较高，两端的插接孔需要保证同轴，否则气管插入后会出现偏斜，影响密封效果和通气流量。
