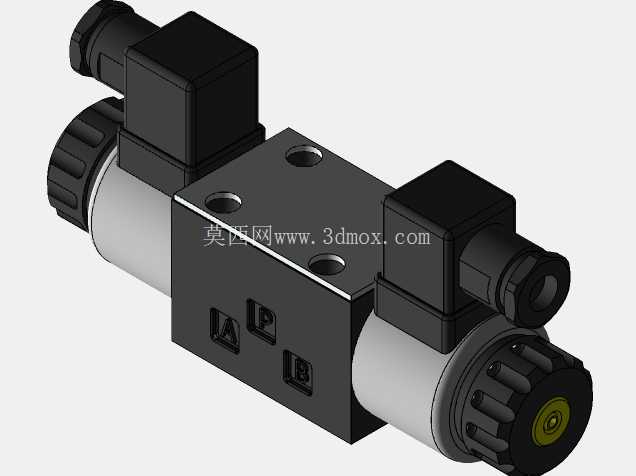

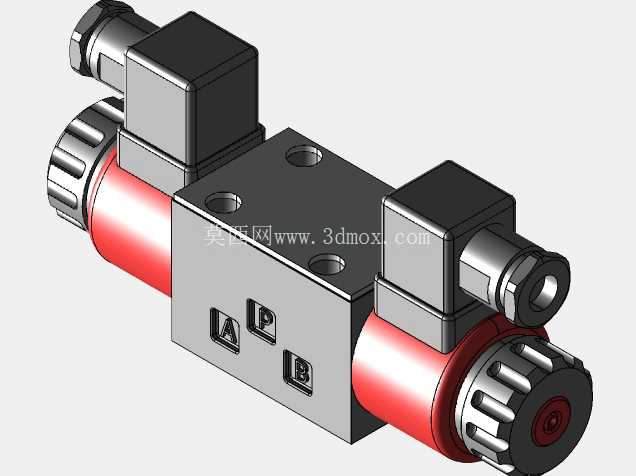

双头电磁换向液压控制阀三维结构

　　这款双头电磁驱动的方向控制阀，主要应用在工业液压系统的油路换向控制场景中，常见于注塑机锁模油路、机床工装夹紧回路、自动化生产线的液压执行机构控制单元，也可配套在小型液压站中作为核心方向控制元件使用，负责切换压力油的流通方向，以此控制液压缸、液压马达这类执行元件的启停与动作方向。从结构设计来看，阀体采用标准通径的安装面设计，安装面预留四个固定安装孔，孔位间距符合常规液压阀的安装尺寸规范，可直接匹配对应通径的油路块安装面，不需要额外加工过渡转接板，安装时仅需保证结合面的平面度与密封件的压缩量即可，安装边界预留了两侧电磁铁的接线空间，接线端采用标准防水接头结构，可适配常规的液压系统电气布线需求，不会出现接线后与周边阀件干涉的情况。

　　阀体流道采用内部钻孔加工的结构设计，进油口、回油口与两个工作油口的通径匹配对应流量等级，流道转折处做了圆弧过渡处理，可减少压力油在阀体内的沿程压力损失，降低系统发热。两端的电磁铁采用湿式电磁铁结构，衔铁腔直接与压力油连通，可依靠液压油实现衔铁运动的润滑与散热，相比干式电磁铁使用寿命更长，也能承受更高的换向频率，电磁铁的手动应急推杆设置在尾端，当系统断电需要应急调整油路状态时，可直接按压推杆推动阀芯换向，不需要拆解阀件即可完成应急操作。

　　阀芯与阀体孔的配合间隙控制在微米级，配合段做了均压槽设计，可减少阀芯卡滞的概率，同时降低内泄漏量，保证阀件在中位时的油路截止性能，不同的阀芯中位机能可适配不同的系统保压、浮动、卸荷需求，这款阀的中位机能可满足常规的执行元件停止时的锁紧需求。在实际选型使用时，需要匹配系统的额定工作压力与流量，避免流量过大导致阀口压降过高、换向冲击过大的问题，同时要注意电磁铁的供电电压参数，接线时做好防水密封处理，避免液压油渗入接线腔导致电气故障。

　　建模过程中严格还原了阀件的各个细节结构，包括安装孔的沉头深度、接线接头的螺纹规格、手动推杆的尺寸位置，以及阀体表面的油口标识刻印，可直接用于液压系统的装配干涉检查、油路块设计的匹配验证，也可作为液压教学的演示模型使用，帮助设计人员直观了解电磁换向阀的结构组成与安装尺寸要求，在做液压站布局设计时，可直接调用该模型进行排布，提前核对阀件之间的安装间隙、接线空间，避免实际装配时出现干涉问题。
