手动式金属管材弯折成型弯管器结构

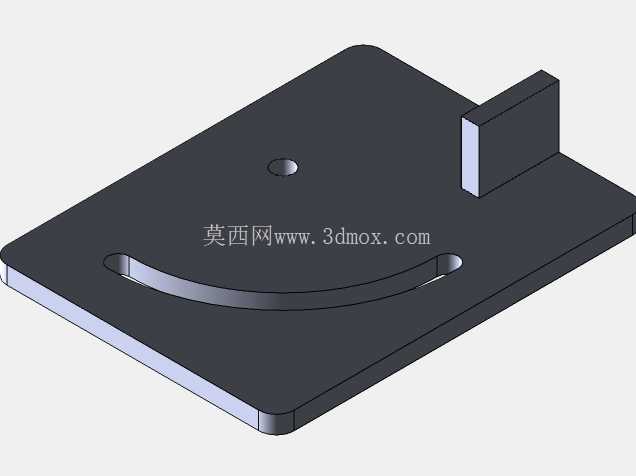

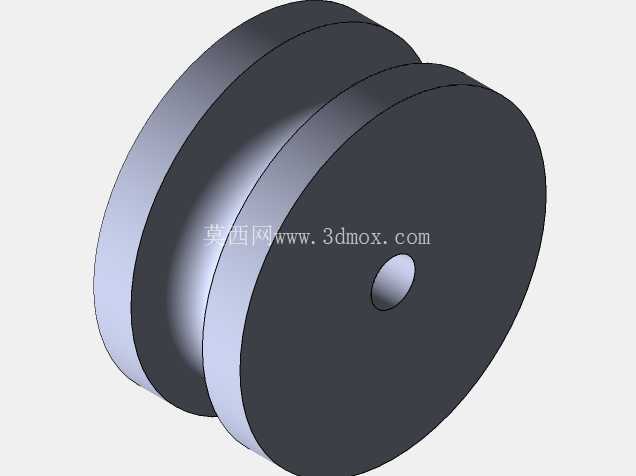

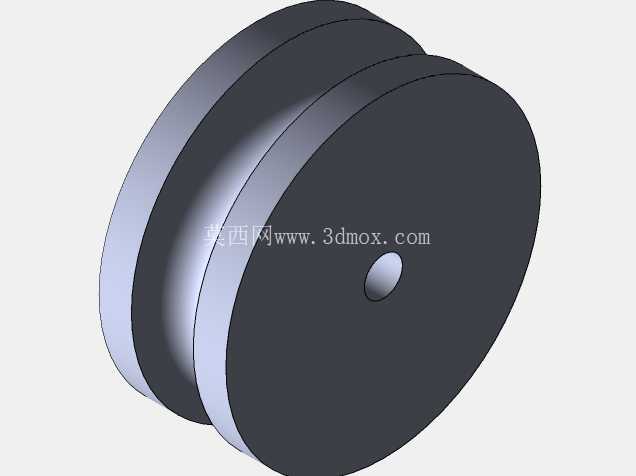

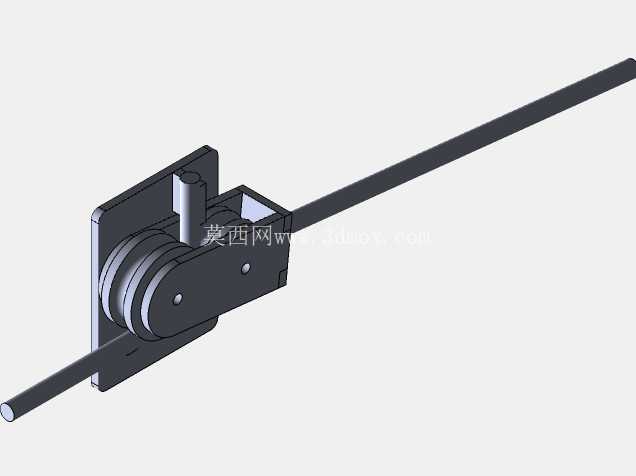

　　从功能实现逻辑来看，这款弯管器采用轮模匹配压紧块的核心弯折结构，主体安装基板作为整个结构的承载基础，上面集成了定径弯折轮、压紧滑块、操作力臂几个核心模块，弯折轮的轮槽尺寸与待加工管材的外径精准匹配，作业时先将待弯折的金属管材穿入弯折轮与压紧块之间的间隙，调整好管材伸出的定位长度，扳动与弯折轮同轴连接的操作力臂，带动弯折轮绕固定轴转动，管材在轮槽的约束下顺着轮体的圆弧轨迹逐步发生塑性变形，直到弯折到预设角度后即可松开力臂取出成型管材，整个弯折过程中轮槽会全程约束管材的径向变形，避免管材弯折位置出现瘪管、开裂、壁厚过度减薄的问题，保证弯折后的管路通径不受影响。在现场管路布设、小型五金加工、设备维修改造的作业场景里，经常会遇到小直径金属圆管需要按布设路径弯折特定角度的需求，这类作业如果使用大型数控弯管设备，不仅设备调度成本高，针对小批量、零散点位的弯管作业也存在灵活性不足的问题，这款手动弯管器的结构设计，正是瞄准这类零散、小批量的现场弯管需求开发，无需外接动力源，依靠手动施力即可完成管材的定角度弯折，适配维修班组、现场施工、小作坊加工等多种作业场景。

　　设计过程中重点考量了手动作业的力传递效率，操作力臂的长度经过力矩匹配，既不会因为力臂过长导致整体结构过于笨重不便携带，也不会因为力臂过短造成手动施力过大、作业强度过高的问题；压紧滑块采用可微调的间隙结构，能够适配同管径下存在轻微尺寸公差的管材，避免因为管材外径的微小偏差出现卡滞或者压不紧导致弯折打滑的问题；主体基板上预留了固定安装孔，既可以手持操作，也可以通过螺栓将整个弯管器固定在工作台面或者型钢支架上，应对不同作业场景的安装需求。从安装边界与尺寸适配来看，这款弯管器的整体结构紧凑，主体安装板的轮廓尺寸适配常规工作台的安装空间，固定孔的孔位间距符合通用工装的安装标准，不需要额外制作过渡连接支架即可完成固定；弯折轮的轮槽半径对应常规小直径金属管的最小弯折半径要求，避免弯折半径过小造成管材外侧壁拉伸开裂、内侧壁起皱的缺陷；穿料通道的直线段长度足够保证管材进料时的同轴度，避免弯折位置出现偏斜，保证弯折后管材两端的轴线角度符合设计要求。

　　实际作业中，这款弯管器可以适配常见的小直径钢管、铝管、铜管等金属管材的弯折作业，在电气线路穿线管布设、小型液压管路预制、设备维修中的管路改道、五金制品的小批量弯管加工中都能发挥作用，相比大型弯管设备，它的结构简单、维护方便，不需要复杂的液压或者电气控制系统，日常使用中只需要定期在转动轴位置加注润滑脂，检查轮槽的磨损情况即可长期稳定使用；结构上没有易损的复杂传动部件，压紧块与弯折轮采用耐磨金属材质制作，能够承受长期弯折作业带来的摩擦与挤压载荷，即使在户外无电源的作业场景下，也可以依靠手动操作完成弯管作业，解决了现场作业中大型设备无法进场、小批量弯管作业成本过高的痛点。

　　在结构细节处理上，弯折轮与转轴的连接采用防松结构设计，避免反复施力弯折后轮体出现松动导致弯折角度偏差；操作力臂的握持位置做了防滑处理，手动施力时不会出现打滑脱手的问题；压紧块的调节结构采用螺纹进给的方式，调整间隙时操作简单，只需要转动调节旋钮即可改变压紧块与弯折轮之间的间隙，适配不同壁厚的管材加工需求，不需要额外拆卸零件即可完成调整，作业过程中可以根据管材的材质、壁厚灵活调整压紧力，既保证压紧不打滑，也不会因为压紧力过大造成管材表面出现压痕损伤。
