手动按压式工装夹具三维结构设计

　　这款手动按压式夹紧机构，在小批量零件加工、电子元器件压装、线束端子压接、小型工件定位检测等场景中应用十分广泛，相比气动、液压夹紧装置，它不需要外接动力源，在没有气源、电源的零散工位，或是临时装配、返修作业场景下，能快速完成工件的压紧固定，操作门槛极低，一线作业人员经过简单指引即可上手使用。

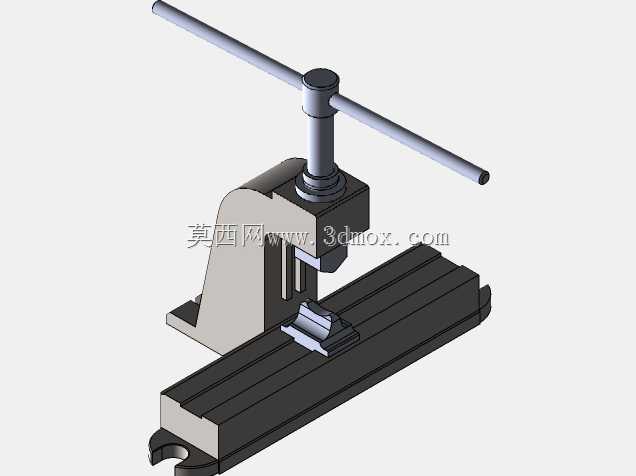

　　从功能特性来看，该机构采用杠杆增力结构设计，通过按压手柄带动压头做直线下压动作，内部的连杆结构在压头到达压紧行程终点时会形成机械死点，即便操作人员松开手柄，压头也能持续保持压紧力，不会因为工件的反弹力出现松脱，压紧力的大小可以通过调整压杆端部的调节螺杆来适配不同厚度、不同材质的工件，避免压伤软质工件或是硬质工件压不紧的问题。

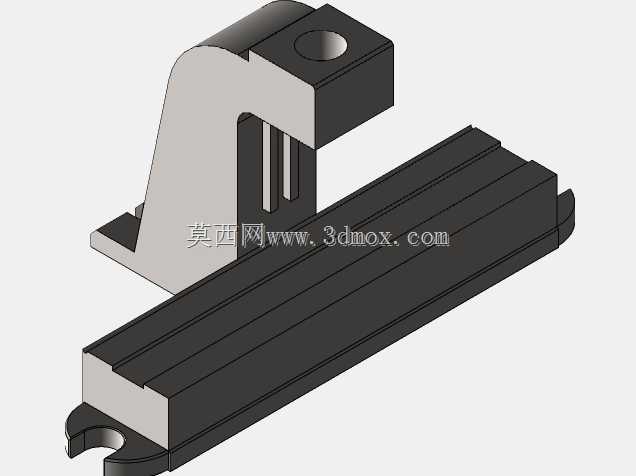

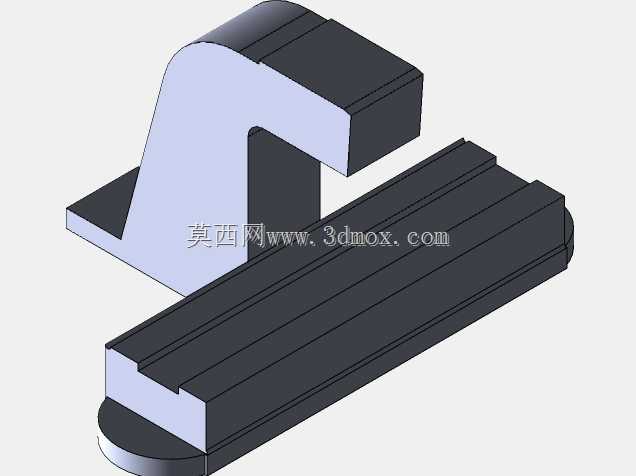

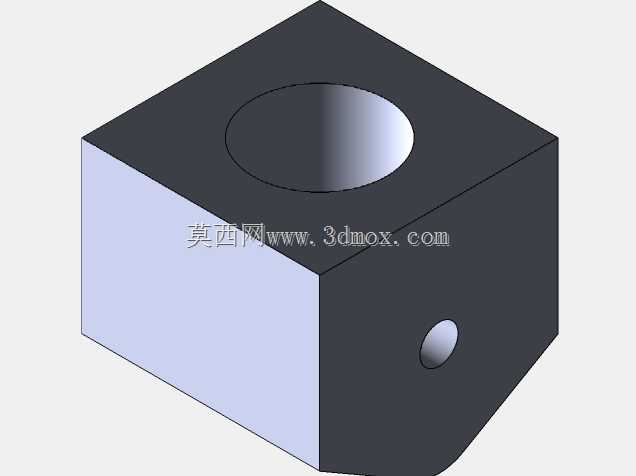

　　设计过程中，首先要确认的是安装边界尺寸，底座的安装孔位按照通用工装台的T型槽间距做了适配，不需要额外做转接板就能直接固定在常规操作台上，整体的横向占用空间控制在小范围，不会占用过多操作台面积，相邻工位排布时不会产生干涉。压头的行程做了合理限制，既满足常见小型工件的装夹高度需求，也避免行程过大导致操作时手柄摆动幅度过长，影响操作效率。

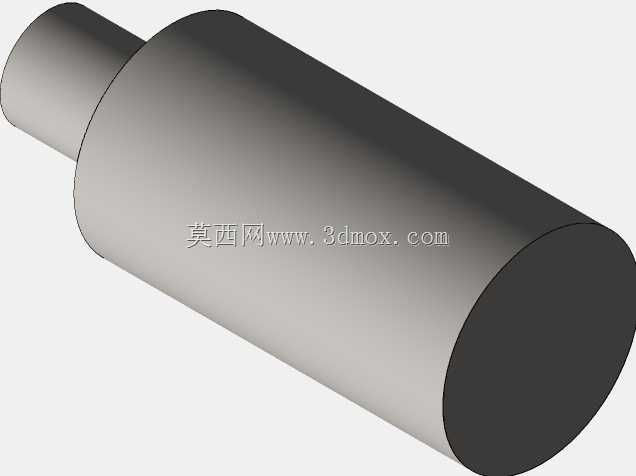

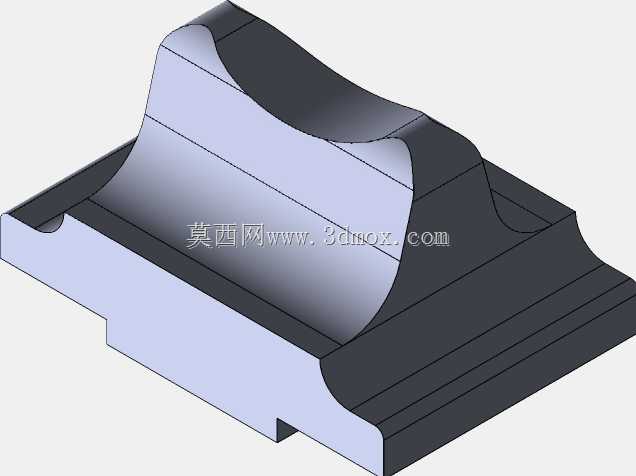

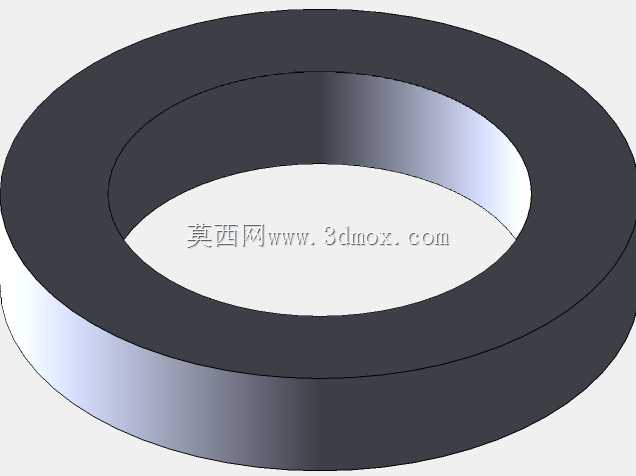

　　结构上所有的铰接位置都设计了耐磨衬套，长期反复按压使用也不会出现铰接孔磨损导致的间隙过大、压头偏移问题，压头端部做了可拆卸设计，可以根据不同的工件接触面形状更换平压头、V型压头或是橡胶软垫压头，适配不同外形的工件装夹需求。底座的定位面做了平面度公差要求，保证工件放置后的定位精度，在需要做尺寸检测的工位上，这种高精度的基准面能减少装夹带来的测量误差。

　　在实际产线应用中，这类手压工装常被布置在装配线的单工位上，完成塑料外壳扣合、PCB板压装定位、小型五金件铆压前固定等工序，相比螺丝锁紧的固定方式，它的装夹拆卸效率能提升数倍，而且压紧力一致性更好，不会因为操作人员锁紧力度不同导致工件装夹状态出现差异。设计时也考虑了操作的安全性，手柄的握持位置做了圆弧过渡，没有尖锐棱角，压头的下压路径两侧做了挡边，避免操作人员手指误入压合区域造成误伤。
