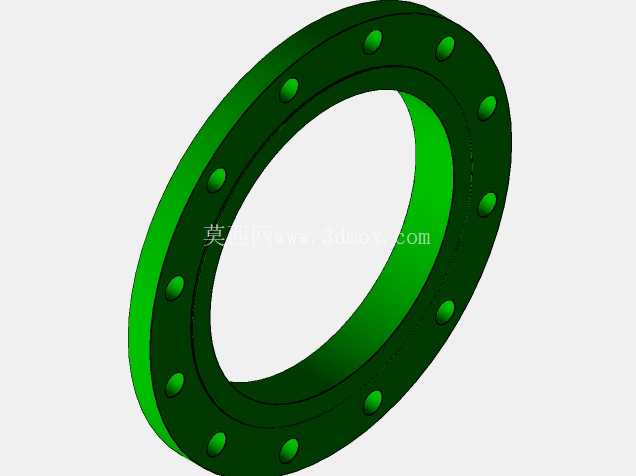

14英寸滑套式法兰连接结构设计

　　在市政给排水主管网、化工介质输送管线、循环水系统等大口径管路布设场景中，滑套式法兰是实现管段快速对接、降低现场安装对位难度的核心连接构件，这款14英寸规格的滑套法兰，适配公称通径350mm的管线系统，对应压力等级150磅级，可满足常规低压流体输送工况的密封与连接强度要求。不同于对焊法兰需要将管端与法兰颈做坡口焊接的施工要求，滑套式法兰的内孔直径比适配管道外径略大0.8-1.5mm，安装时可直接将法兰套入管段端部，调整好对接位置后在法兰内外两侧做角焊缝固定即可，对于现场施工空间狭窄、管道对位精度不足的安装场景，这种结构能大幅降低施工难度，缩短管线拼接的作业周期。从结构设计层面看，法兰盘整体采用环形等厚结构，盘面沿圆周均匀布设螺栓孔，孔位的分度圆直径、螺栓孔数量与孔径严格匹配同压力等级同规格的法兰标准，确保对接时螺栓可顺利穿入，不会出现孔位错位导致的强制装配问题。法兰密封面采用突面结构，表面加工粗糙度控制在Ra3.2-6.3μm区间，安装时配合非金属垫片即可实现可靠密封，避免输送介质出现渗漏。法兰与管道套接的位置，设计有足够的焊缝搭接长度，套接后管端与法兰密封面预留1.5-2mm的距离，既可以保证角焊缝的焊接空间，也能避免焊接时热量传导损伤密封面的平整度。

　　在实际工程应用中，这类滑套法兰常被用在压力不超过2.0MPa、介质温度不高于250℃的水、压缩空气、低压蒸汽等常规介质管路上，相比对焊法兰，它的生产成本更低，安装对位容错率更高，尤其适合长距离管线铺设中现场拼接的作业场景。设计过程中需要重点控制几个关键尺寸边界：首先是法兰内孔的尺寸公差，公差过大会导致法兰与管道套接间隙过大，焊接后容易出现应力集中，长期运行受管路振动影响可能出现焊缝开裂；公差过小则会导致现场套接困难，甚至无法套入对应规格的管道，延误施工进度。其次是螺栓孔的位置度公差，必须保证相邻法兰对接时所有螺栓孔的同轴度，避免出现个别螺栓强行穿入导致的法兰面受力不均，运行时出现密封面渗漏。

　　另外法兰盘的厚度需要经过强度校核，确保在螺栓预紧力、管路内压共同作用下，法兰盘不会出现翘曲变形，保证密封面的贴合度。从三维建模的角度看，构建该模型时需要先确定法兰的公称通径、压力等级对应的标准参数，先绘制法兰的外圆、内孔、螺栓孔分度圆的基础草图，通过拉伸生成法兰基体，再对螺栓孔做圆周阵列，阵列数量与角度严格匹配标准要求，最后对法兰的棱角做适当的倒角处理，避免安装时划伤施工人员，也能减少应力集中点。需要注意的是，滑套法兰的内孔台阶深度要匹配管道的套接深度，不能过深导致管道插入后顶到密封面侧，也不能过浅导致焊接搭接长度不足影响连接强度。在管路系统运行过程中，这类法兰除了起到连接两段管道的作用，还可以配合阀门、泵体等设备的进出口法兰，实现设备与管路的快速对接，后期设备检修时，只需拆卸法兰螺栓即可将设备从管路上分离，不需要切割管段，大幅降低后期维护的成本。相比螺纹法兰，滑套法兰不受管道壁厚的限制，大口径管路中不会出现螺纹加工难度大、螺纹连接密封可靠性不足的问题；相比平焊法兰，它的套接结构对管道的支撑性更好，焊接时法兰不容易出现偏斜，能更好保证对接密封面的平行度。

　　在现场安装作业时，施工人员需要先将两片法兰分别套入待对接的两个管端，调整法兰密封面的平行度，误差控制在0.2mm以内，然后在两片法兰中间放入对应规格的密封垫片，垫片要与管道同心，不能出现偏位，再穿入连接螺栓，螺栓要从同一方向穿入法兰孔，对角均匀拧紧螺栓，避免单片法兰受力不均出现翘曲。拧紧螺栓后要检查法兰面的间隙是否均匀，确保垫片被均匀压缩，实现可靠密封。这类法兰在长期使用过程中，需要定期检查螺栓的预紧力，尤其是管路温度变化较大的场景，热胀冷缩可能导致螺栓预紧力下降，出现渗漏问题，定期复紧螺栓即可维持密封性能。对于输送腐蚀性介质的场景，还可以根据介质特性选择对应材质的法兰，比如不锈钢、合金钢材质，配合对应的防腐垫片，满足不同工况的使用需求。
