最速降线物理演示教学教具结构

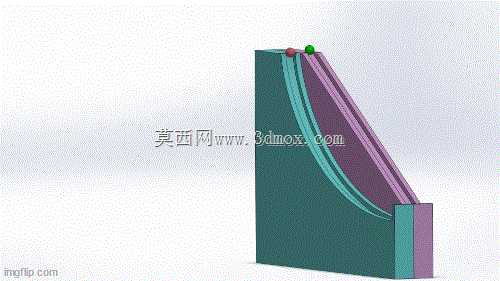

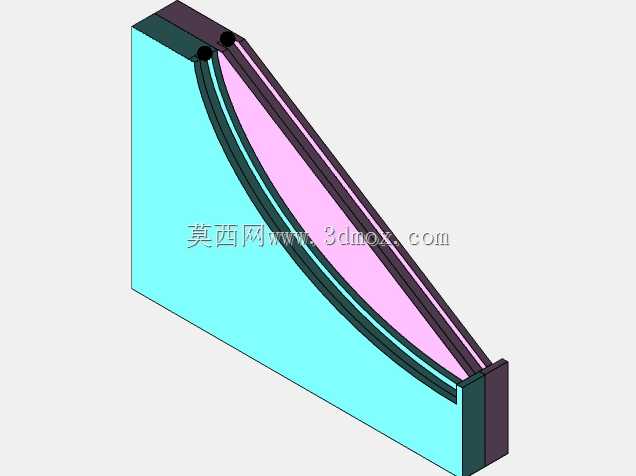

　　这套结构对应经典力学中的最速降线验证场景，主要用于中学物理、大学理论力学的课堂演示场景，也可作为科技馆力学展区的互动展项核心构件，帮助观察者直观理解质点在重力场中沿不同轨道下滑的时间差异，打破“直线距离最短则下滑最快”的直觉误区。从实际使用逻辑来看，装置核心功能是提供两条平行的下滑轨道，一条为直线斜向轨道，另一条为符合摆线方程的曲线轨道，轨道顶端设置等高的小球释放位，底端设置共面的终点承接位，演示时将两个等质量等直径的金属小球同时从顶端释放，即可直观观测到沿摆线轨道运动的小球先抵达终点，具象化展示变分法推导的力学结论。设计过程中首先要确定轨道的边界约束，轨道整体安装在一块垂直的立板上，立板作为轨道的承载基准，

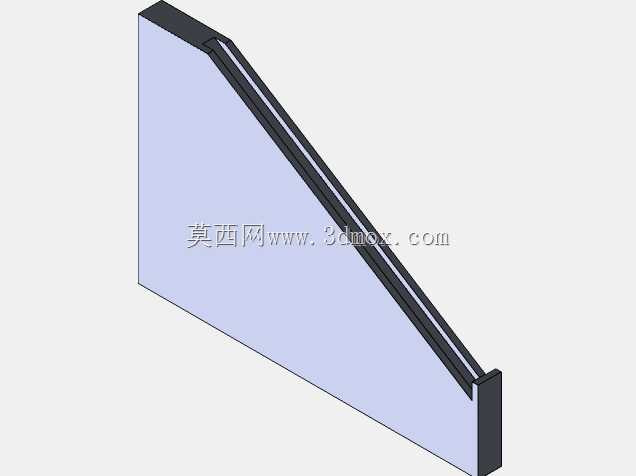

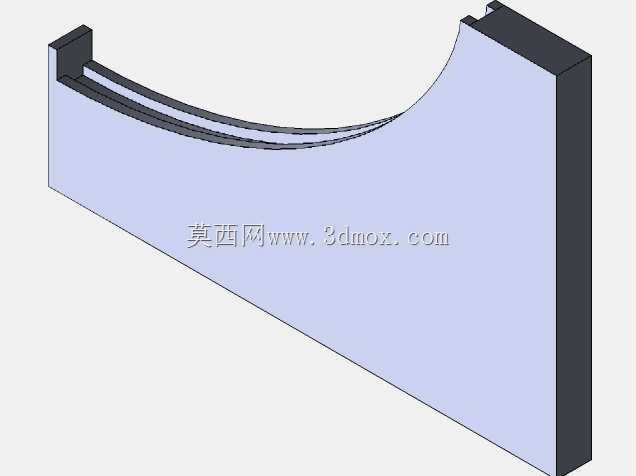

　　需要保证平面度公差控制在合理范围，避免轨道安装后出现侧向偏移，导致小球下滑时出现卡滞或脱轨。两条轨道的截面采用半圆凹槽结构，凹槽半径匹配演示用小球的半径，预留0.2-0.5mm的间隙，既保证小球沿轨道滚动时不会侧向脱出，又不会因为间隙过小增大滚动摩擦阻力。曲线轨道的轮廓严格按照摆线参数方程生成，生成过程中以顶端释放点为摆线的一个端点，底端终点为摆线的另一端点，调整摆线的生成半径保证两个端点的高度差与直线轨道完全一致，确保两组实验的重力势能初始条件完全相同，避免实验变量不统一导致演示结果失真。轨道与立板的连接采用嵌入式定位，在立板上加工与轨道截面匹配的安装槽，轨道嵌入槽内后通过侧边的紧固件锁紧，保证轨道与立板连接牢固，

　　多次重复演示后不会出现轨道移位。轨道顶端的释放位设置了同轴的定位凹坑，两个凹坑的中心高度完全一致，保证小球初始位置的重力势能相同，凹坑边缘做圆角过渡，避免释放时对小球产生额外的摩擦阻碍。底端的承接位设置了共用的缓冲挡块，挡块采用软质工程塑料材质，既可以承接抵达终点的小球，避免小球弹出装置，又可以通过碰撞声响辅助判断两个小球的抵达时间差，提升演示的直观性。立板的底部设置了水平调节支脚，安装时可以通过支脚调整立板的垂直度，保证立板处于完全竖直的状态，避免因为立板倾斜导致小球受到额外的侧向分力，影响实验结果的准确性。轨道的表面粗糙度需要控制在Ra1.6以下，减少滚动过程中的摩擦损耗，保证实验现象与理论推导结果的匹配度，整套结构没有复杂的运动构件，可靠性高，适合长期重复的演示使用。
