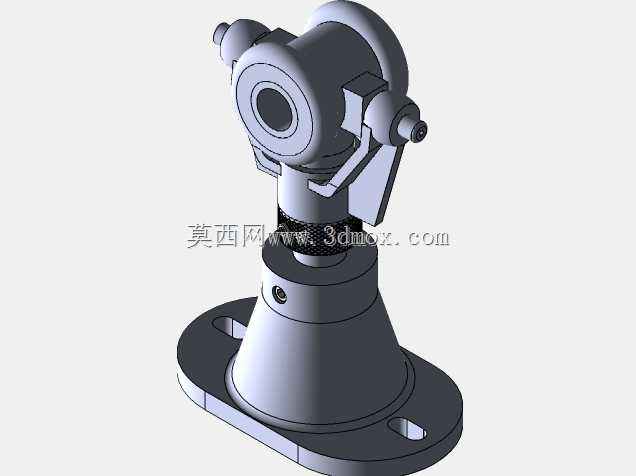

传感器配套旋转支承结构三维数模

　　在工业检测类传感设备的结构设计中，旋转支承部件是保障检测端可灵活调整角度、稳定完成回转动作的核心构件，这类配套轴承的设计精度直接决定传感器的信号采集稳定性与长期运行可靠性。不同于常规传动场景使用的通用轴承，适配传感器的旋转轴承在设计阶段需要优先考虑低转动阻尼、小径向游隙以及轻量化的安装适配性，避免转动过程中产生额外振动干扰传感元件的信号输出。从实际应用场景来看，这类旋转轴承常被集成在角度位移传感器、视觉检测传感器的回转调节机构中，既可以作为手动调整检测角度的转动铰接件，也可以配合微型驱动元件实现自动回转扫描动作，在自动化产线的在线检测工位、工业机器人末端检测工具、环境监测传感云台等场景中都有广泛应用。设计这类轴承结构时，

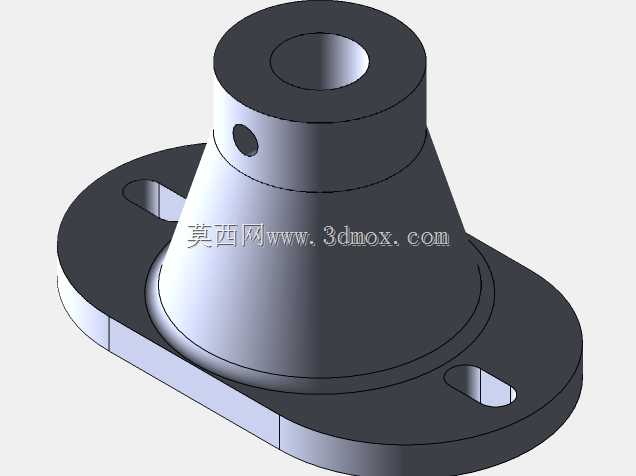

　　首先要匹配传感器端的安装边界，内圈与传感器转动轴的配合公差通常选取过渡配合，既保证周向固定无相对窜动，也避免过盈量过大导致内圈变形增大转动阻力；外圈则与传感器的固定基座配合，通常设计有定位止口与安装孔位，可直接通过紧固件完成固定，无需额外设计复杂的压紧结构。外形尺寸方面，这类配套轴承的径向尺寸通常控制在较小范围，轴向厚度也做了减薄处理，适配传感器整体紧凑化的设计趋势，安装时需要预留的轴向间隙不超过0.1mm，避免轴向窜动影响检测精度。结构设计上，滚道部分采用了圆弧密合度优化，钢球与滚道的接触角经过反复校核，既可以承受一定的径向载荷，也能承载传感器安装带来的倾覆力矩，保证在倾斜安装场景下依然可以顺畅转动。

　　密封结构选用了轻接触式的防尘密封圈，不会额外增加转动阻力，同时可以阻挡工业现场的粉尘、切削液进入滚道内部，延长部件的维护周期。在建模过程中，所有配合面的形位公差都做了对应标注，安装孔位的位置度、滚道的圆度、两端面的平行度都符合精密传感部件的装配要求，结构工程师可以直接调用该数模完成传感器整体结构的装配校验，也可以根据实际安装需求对安装孔位、配合轴径做参数化调整，适配不同规格的传感设备安装需求。
