十字轴式万向节传动结构三维设计

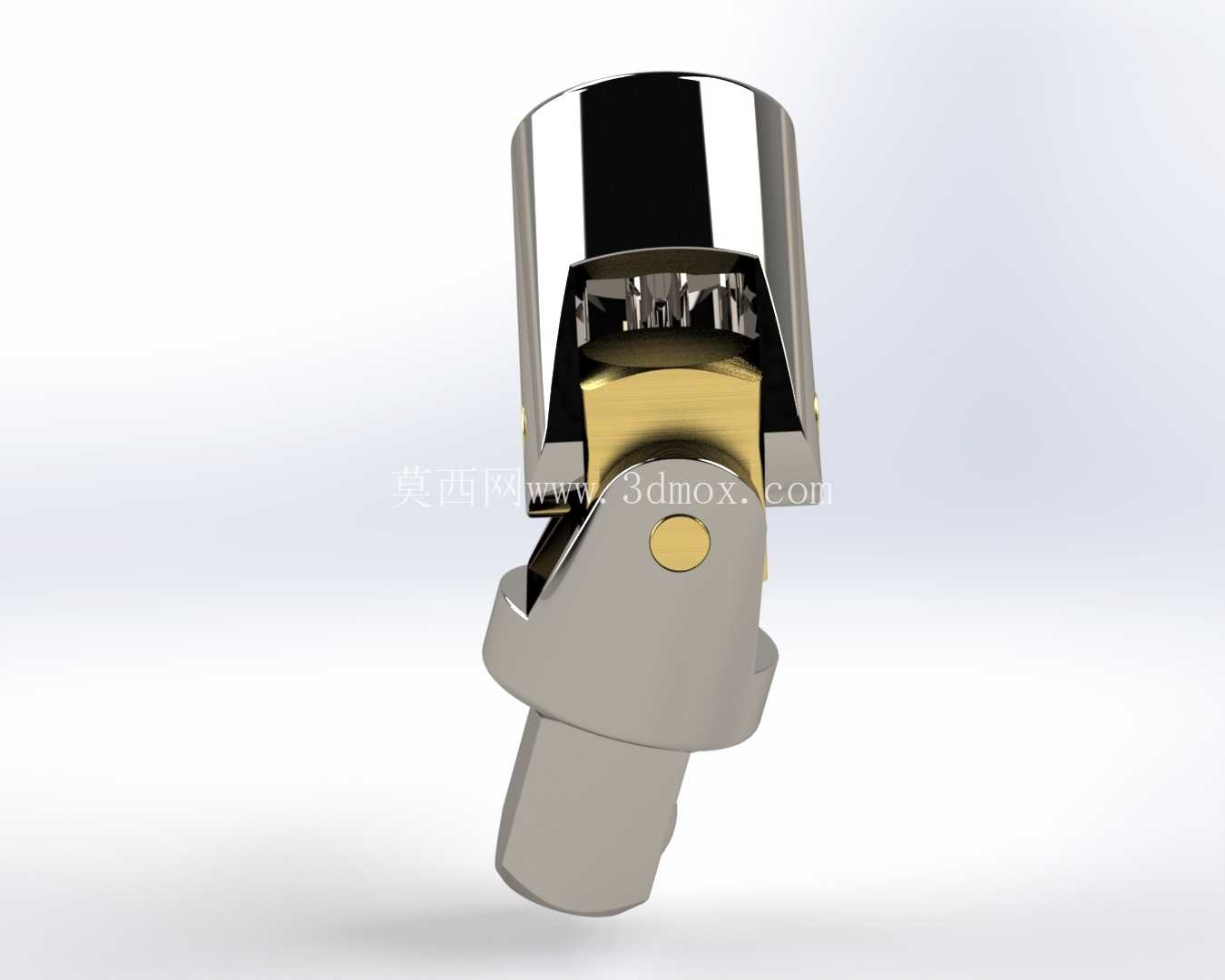

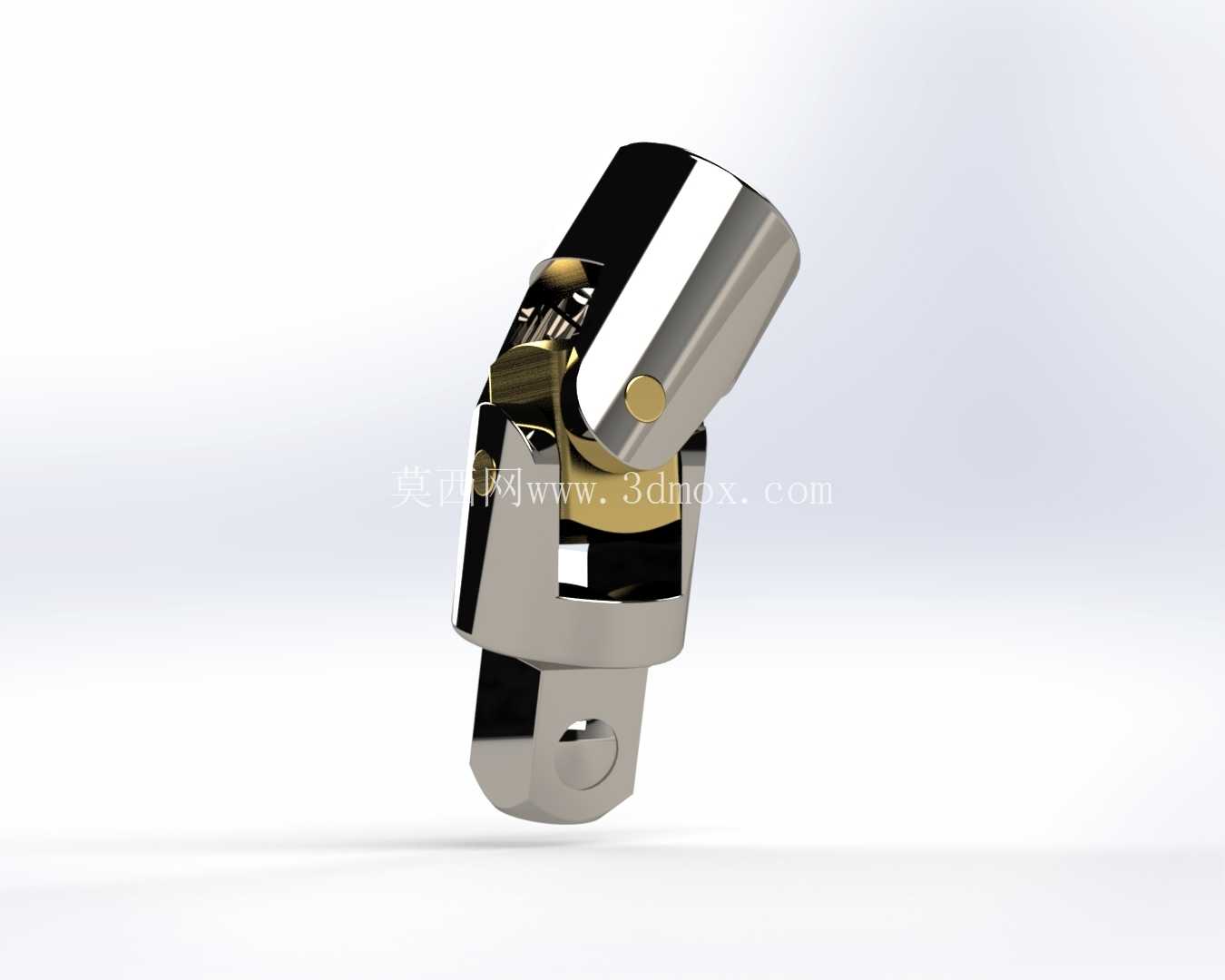

在各类需要变角度传递扭矩的传动链路里，十字轴式万向节是应用覆盖度极高的基础部件，从轻型输送设备的动力接驳、小型工程机械的操作连杆，到非标自动化线的角度调整机构，都能见到这类结构的身影。它的核心作用是在两根轴线不重合、或者工作过程中轴线夹角会发生动态变化的轴系之间，持续稳定传递旋转扭矩，补偿安装误差带来的轴系偏移，避免刚性连接在偏角状态下出现的轴件憋劲、轴承过载、传动卡滞等问题。

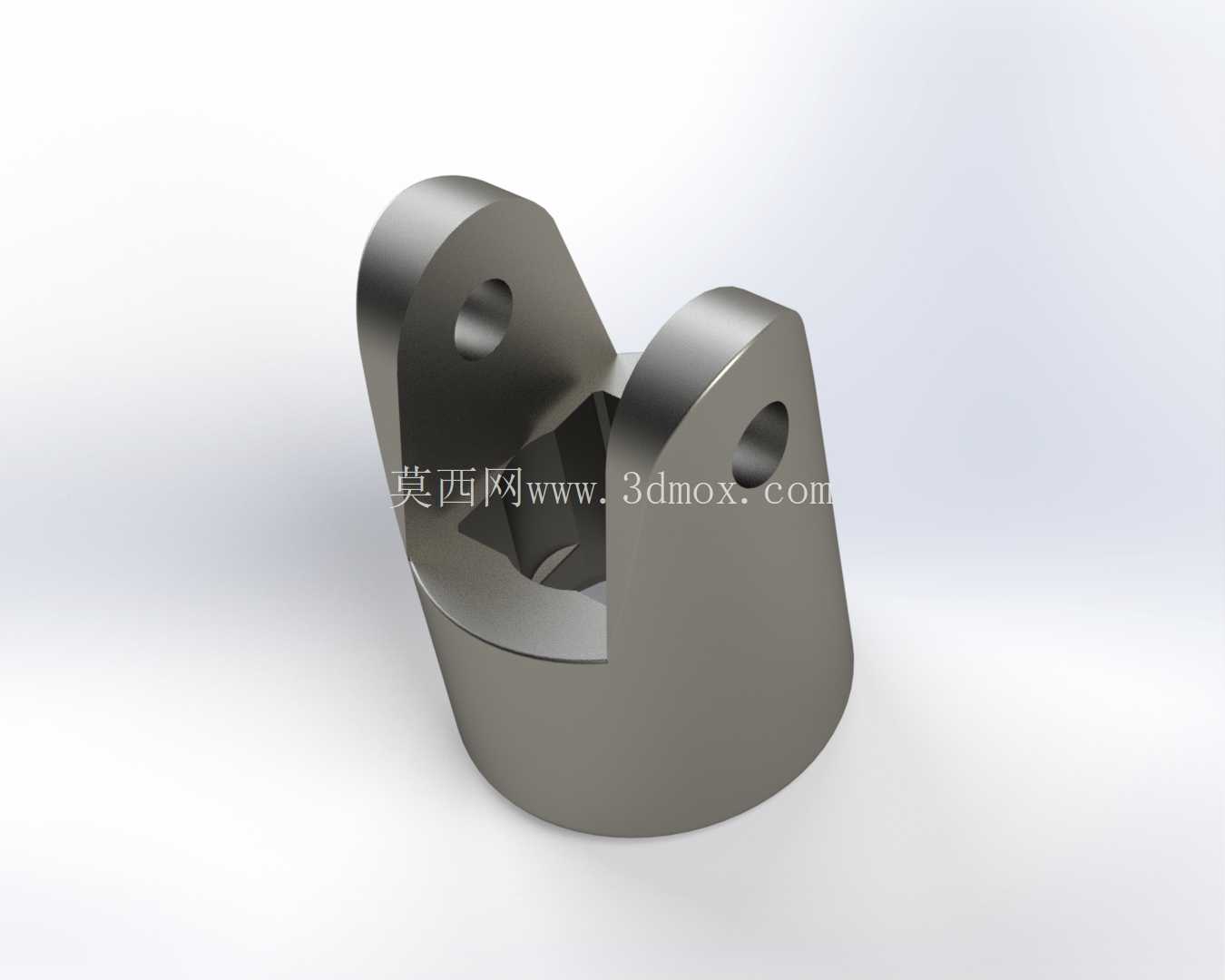

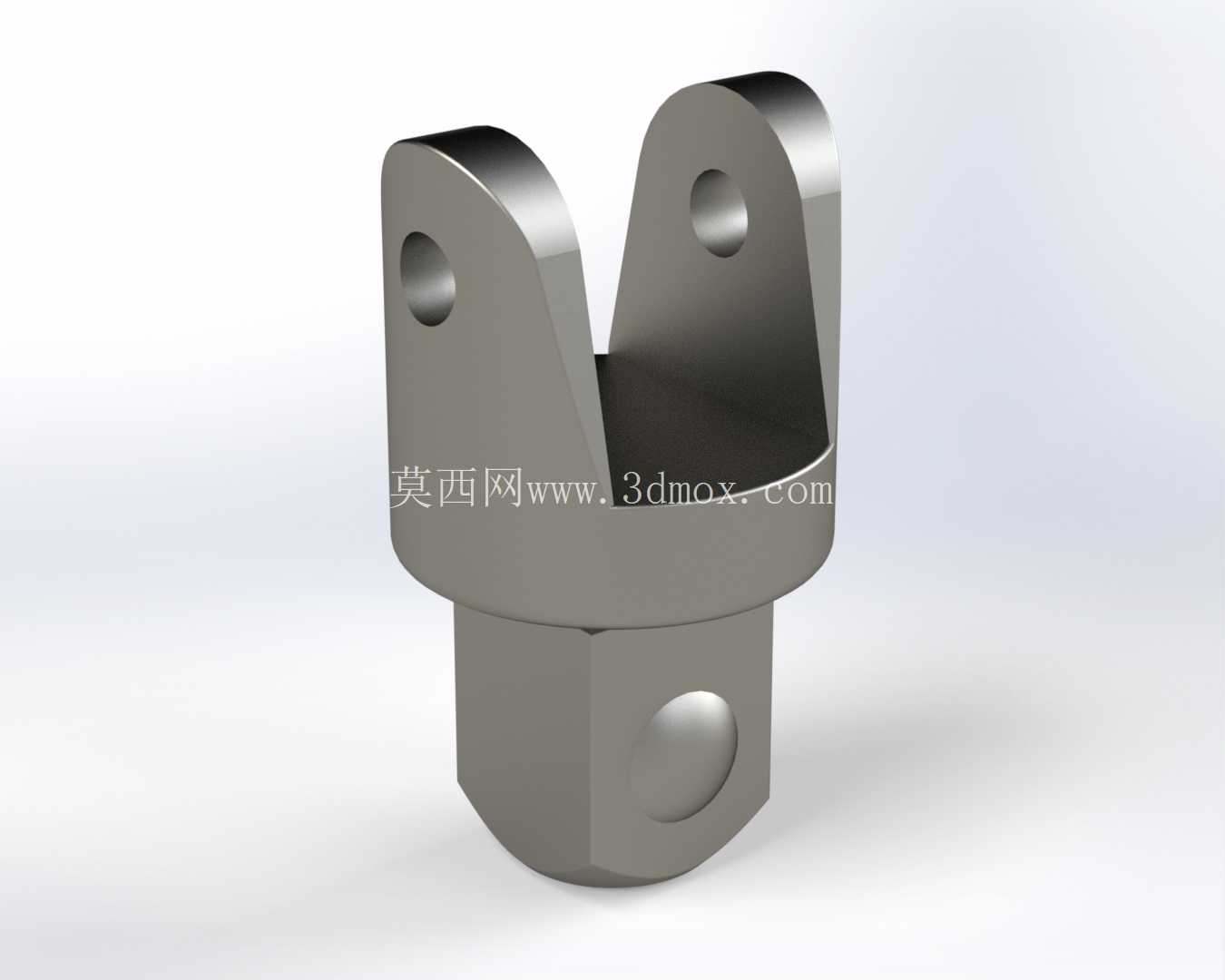

做这个结构的三维设计时，首先要明确实际使用的边界条件：单节万向节的允许工作夹角通常控制在15°到25°区间，超过这个角度会造成十字轴轴颈的接触应力陡增，润滑脂流失速度加快，大幅缩短部件使用寿命。设计过程中先确定两端连接叉的接口尺寸，常见的连接形式分为孔类配合和轴类配合两类，孔配合端要根据对接轴的直径设计对应的销孔或者键槽，保证扭矩传递时不会出现相对滑移；轴配合端则要匹配对接部件的安装孔位公差，预留合适的轴向定位台阶，避免装配后出现轴向窜动。

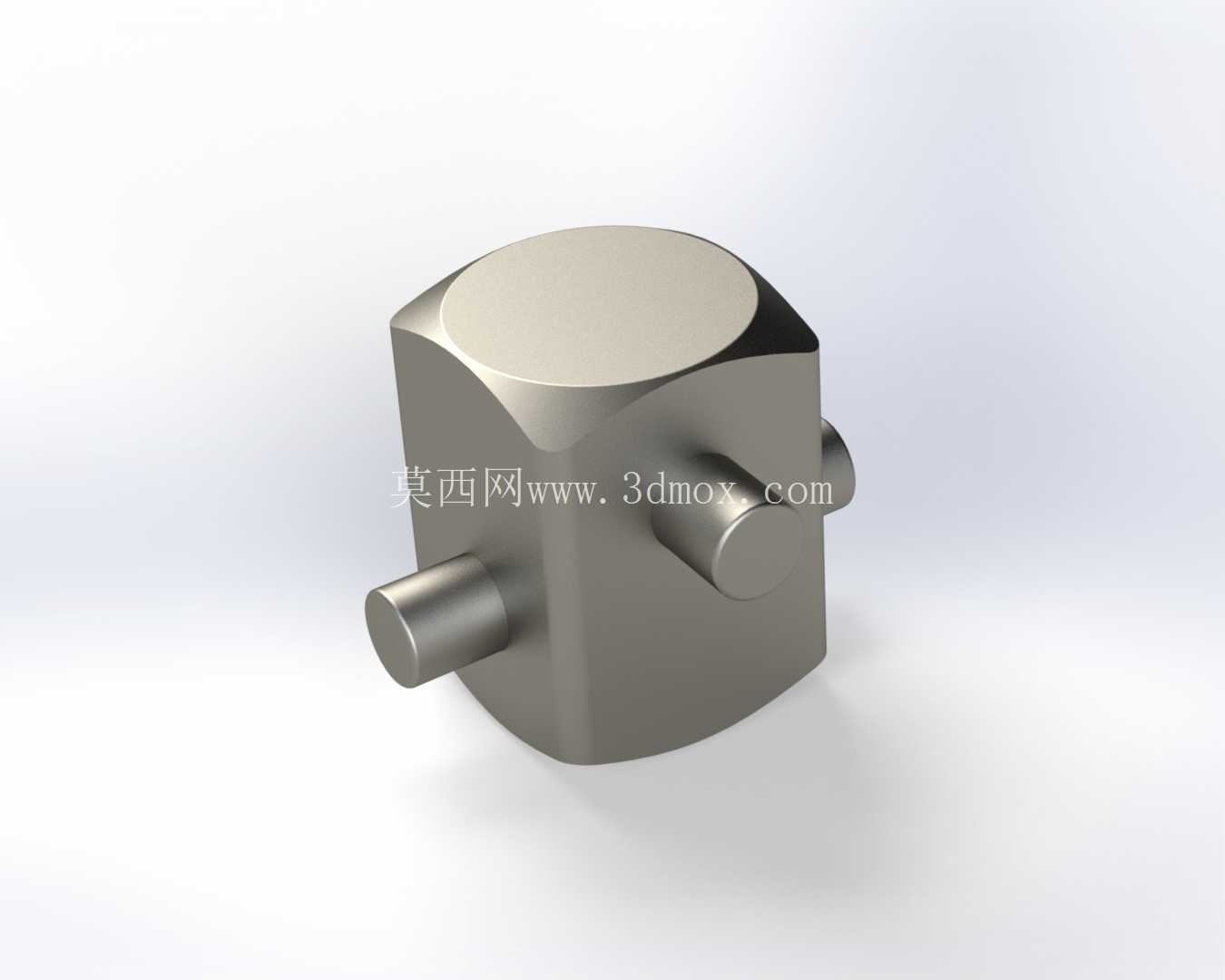

十字轴是整个万向节的核心受力部件，四个轴颈的同轴度、圆柱度公差直接影响传动的平顺性，设计时四个轴颈的轴线要保证严格垂直且共面，轴颈根部要做足够半径的圆角过渡，减少应力集中——很多现场使用中出现的十字轴断裂问题，根源都是轴颈根部圆角过小，交变扭矩作用下应力集中位置萌生疲劳裂纹。轴颈和连接叉的配合处要预留轴承安装位，小型万向节多采用铜套滑动轴承，重载场景则替换为滚针轴承，降低转动过程中的摩擦阻力，减少磨损量。

外形尺寸的确定要匹配安装空间的边界：万向节的最大回转直径不能超过周边部件的最小避让间隙，尤其是在轴系摆角达到最大值时，连接叉的外边缘不能和周边的机架、护罩、管线发生干涉。两端连接叉的开口宽度要和十字轴的轴颈长度匹配，装配后十字轴不能出现轴向窜动，同时要保证转动时没有卡滞，通常会在轴颈端面和连接叉的轴承孔端面之间预留0.1mm到0.3mm的间隙，补偿加工误差和热胀冷缩带来的尺寸变化。

从功能特性来看，单节十字轴万向节存在不等速传动的特性，也就是主动轴匀速转动时，从动轴的角速度会在一定范围内周期性波动，夹角越大波动幅度越明显，这种波动会带来传动系统的振动和附加载荷。如果应用场景对传动匀速性有要求，就需要采用双节万向节串联布置，安装时保证中间轴两端的连接叉处于同一平面，同时让主动轴、从动轴和中间轴的夹角相等，就能消除不等速传动带来的转速波动。

设计过程中还要考虑润滑结构的布置，十字轴的中心要设计贯通的油道，连通四个轴颈的配合面，方便日常维护时加注润滑脂，减少配合面的磨损。连接叉的耳部厚度要根据传递的最大扭矩做强度校核，扭矩载荷通过叉部传递到十字轴轴颈，叉部的危险截面在根部位置，要保证该截面的抗弯、抗扭强度满足额定载荷下的安全系数要求，避免大扭矩冲击下出现叉部变形或者断裂。

实际选型应用时，还要根据工作转速调整平衡精度，高转速场景下的万向节要做动平衡校正，在连接叉的合适位置设计平衡配重的安装位，避免高速转动时产生过大的离心振动，影响整个传动系统的稳定性。对于需要频繁调整角度的使用场景，还要考虑万向节的转动阻尼，阻尼过小会导致角度定位不稳，阻尼过大则会增加操作力或者动力损耗，这部分可以通过轴承的预紧量调整来匹配实际需求。
