公称通径200板式平焊钢制法兰结构

　　在市政给排水主管网、化工介质输送管线、工业循环水系统以及暖通空调主干管路的布设场景中，法兰是实现管段之间、管段与阀门/泵体/换热设备之间可拆卸刚性连接的核心承压部件，本次呈现的公称通径200规格法兰，适配DN200标称外径的钢制输送管道，是中低压管路系统中应用频次极高的连接构件。从实际工况适配性来看，该法兰的密封面采用全平面突面结构，密封面表面粗糙度控制在Ra3.2-6.3μm区间，可适配耐油橡胶石棉垫、改性聚四氟乙烯垫、金属缠绕垫等多种常用密封垫片，当配套螺栓按对角顺序逐级加载至额定预紧力矩时，密封面可均匀压紧垫片，在1.6MPa及以下公称压力的工况下，可有效阻断水、蒸汽、压缩空气、弱腐蚀性化工介质的渗漏路径，满足多数常规工业输送场景的密封要求。从结构设计逻辑来看，该法兰采用板式平焊结构，整体为环形盘状构件，中心通孔直径略大于适配管道的外径，现场安装时可将管道端部插入法兰内孔至预设深度，通过内外两侧角焊缝将法兰与管道端部焊接为一体，相较于对焊法兰的高颈结构，板式平焊的结构形式加工工序更少、生产制造成本更低，同时安装时的对中调整余量更大，非常适合现场管路拼接、改扩建项目的施工场景，能有效降低现场安装的对位难度，提升管路铺设效率。

　　法兰盘沿圆周方向均匀布设12个螺栓通孔，孔位的分度圆直径、孔径尺寸严格匹配对应压力等级的法兰标准规范，孔位加工时采用数控分度钻孔工艺，保证相邻孔位的角度偏差、孔中心与法兰端面的垂直度偏差控制在标准允许范围内，避免现场安装时出现螺栓无法穿入、螺栓受力偏载的问题；法兰盘的厚度尺寸经过承压强度校核，在额定压力、额定温度工况下，可承受螺栓预紧力、管路内压产生的轴向拉力、管路热胀冷缩产生的附加应力，不会出现法兰盘翘曲变形导致的密封失效问题。

　　从安装边界条件来看，该法兰与管道焊接时，需保证法兰端面与管道轴线的垂直度偏差不超过1°，避免两片法兰对接时出现局部间隙过大的问题；对接安装时，两片法兰的密封面需保持平行，偏差值不得超过法兰外径的1.5‰，螺栓穿入方向需保持一致，紧固作业需按对角顺序分2-3次完成，避免单侧受力过大导致法兰变形。在实际工程应用中，该规格法兰常配套同通径的闸阀、蝶阀、Y型过滤器、橡胶软接头等管路附件使用，是管路系统中实现设备检修、管段拆分、管路变向的核心连接节点，其结构设计充分平衡了加工经济性、安装便捷性与工况可靠性，既可以在工厂预制管段时提前焊接完成，也可以在施工现场根据实际管路走向进行调整焊接，适配性极强。

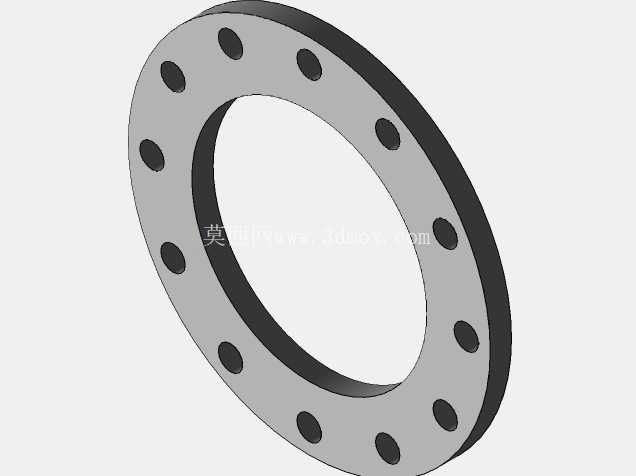

　　从建模精度来看，该三维结构完整还原了法兰的所有关键尺寸特征，包括中心通径、螺栓孔分度圆直径、螺栓孔直径、法兰外径、法兰厚度、密封面宽度等核心参数，建模过程中对焊缝预留位置、螺栓孔的倒角细节都做了还原，可直接用于管路系统的装配干涉检查、管路应力仿真分析、预制管段的下料出图，也可作为BIM管线综合排布时的标准构件库素材，帮助设计人员在方案阶段提前核验管路安装空间、螺栓操作空间是否满足要求，避免现场施工时出现安装空间不足、构件碰撞的问题。在日常运维场景中，该类法兰连接的节点也是管路巡检的重点部位，巡检时需检查密封面是否有介质渗漏、螺栓是否有松动锈蚀、法兰盘是否有变形裂纹，而精准的三维模型可以帮助运维人员提前掌握法兰的结构尺寸、螺栓排布位置，制定更具针对性的运维检修方案，比如提前准备对应规格的螺栓、密封垫片，确定检修时的工具操作空间，提升管路检修的效率。
