DN100法兰式90度弯头管路连接件

　　在工业管路系统的布设过程中，管路走向的变向需求几乎存在于每一个流体输送场景，从市政给排水的管网排布，到化工生产的物料输送管线，再到暖通系统的循环管路、工业设备的液压油路布设，都需要可靠的转向连接件来完成管路方向的切换，法兰式弯头就是这类场景中应用极为广泛的核心连接件。这款DN100规格的90度法兰弯头，主要用于公称通径100mm的管路系统中，实现管路90度直角转向，相比焊接式弯头，法兰连接的形式不需要现场做焊接作业，安装拆卸的便利性更高，后期管路维护、局部管件更换时不需要破坏整段管路，只需要拆卸对应法兰位置的紧固件即可完成操作，在需要定期检修、管路存在后期改造可能的场景中适配性更强。

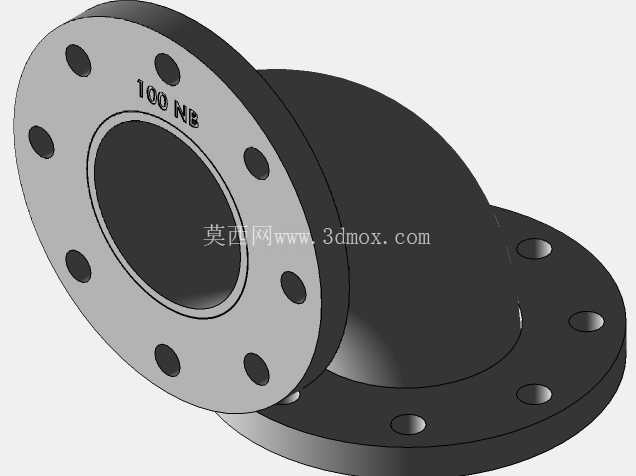

　　从结构设计来看，这款弯头采用两端带整体法兰的结构，两个法兰端面分别呈90度垂直排布，法兰盘上均匀分布8个螺栓安装孔，孔位的排布尺寸匹配对应压力等级的法兰标准，安装时只需要在两个对接法兰之间加装密封垫片，再穿入对应规格的螺栓均匀拧紧，即可实现管路的密封连接，不需要额外加工焊接坡口，对现场安装的设备要求更低，普通的管路施工人员即可完成安装作业。弯头的流道部分采用平滑的圆弧过渡设计，不存在直角转折的突兀结构，流体在经过弯头转向时的流阻更小，能够有效降低管路输送过程中的压力损失，减少流体对管壁的冲刷磨损，尤其是在输送带有固体颗粒的流体介质时，平滑的流道能够避免颗粒在转角位置堆积，降低管路堵塞的风险，同时也能减少高速流体对弯头内壁的冲蚀，延长管件的使用寿命。

　　从安装边界来看，这款弯头的两个法兰端面分别对应垂直的两个安装方向，安装时需要提前核算两个方向的管路延伸空间，确保法兰对接位置有足够的操作空间来穿装螺栓、拧紧螺母，法兰背面的弯头本体部分不会和周边的管路支架、设备结构产生干涉。法兰端面的密封面采用突面结构，适配常用的橡胶垫片、石棉橡胶垫片或者金属缠绕垫片，能够满足不同压力等级、不同介质特性的密封需求，不管是常温水、压缩空气这类常规介质，还是有一定温度、腐蚀性的工业介质，只要匹配对应材质的密封垫片和弯头本体材质，都能实现可靠的密封效果。在实际的管路设计选型过程中，选用这款法兰弯头时需要注意匹配管路的公称压力等级，确保法兰的螺栓孔中心距、法兰厚度、密封面尺寸和对接的管路法兰完全一致，避免出现孔位不对中、密封面不匹配导致的安装失败或者密封泄漏问题。另外在管路排布时，弯头位置属于管路应力集中的区域，尤其是长距离输送管路中，介质流动产生的振动、管路热胀冷缩产生的位移都会在弯头位置形成较大的应力，因此在靠近弯头的管段位置需要设置合理的管路支架，分担弯头位置承受的管路载荷，避免长期受力导致法兰密封面失效或者弯头本体变形。

　　相比丝扣连接的小口径弯头，这种大口径法兰弯头的连接强度更高，密封可靠性更好，能够承受更高的管路压力，在DN80以上的中低压管路系统中是主流的转向连接方案，不管是新建管路的布设，还是旧管路的改造维修，这类标准规格的法兰弯头都能实现快速替换，不需要做额外的适配加工。建模过程中，这类标准管件的建模需要严格遵循对应的法兰标准尺寸，螺栓孔的位置度、法兰端面的平面度、流道的过渡圆弧尺寸都需要和实际加工要求保持一致，这样输出的三维模型才能直接用于管路的装配干涉检查、管路应力仿真分析，给后续的管路布设设计提供准确的参考依据，避免实际安装时出现尺寸不匹配、空间干涉的问题。
