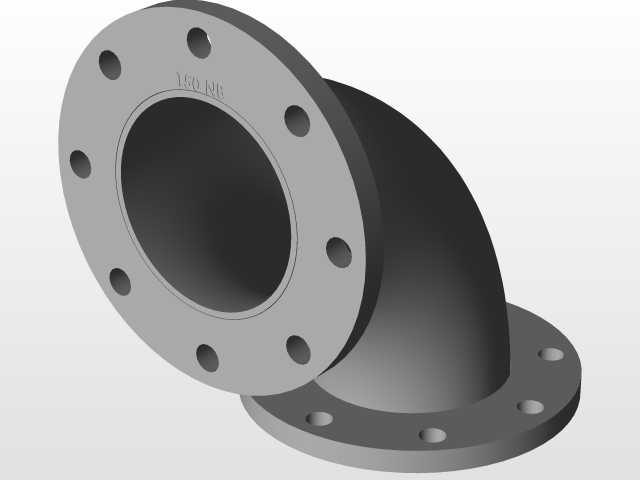

150NB法兰连接式90度弯头结构设计

在工业管路系统搭建过程中，管路走向的变向需求几乎存在于每一个流体输送场景，从市政给排水管网、化工介质输送管线到暖通空调循环水系统，90度弯头都是承担管路转向功能的核心连接件，这款带法兰结构的150NB弯头，主要应用于公称通径150mm的中低压管路场景，两端采用标准法兰对接形式，相比焊接式弯头，法兰连接的形式无需现场做焊接处理，安装拆卸更便捷，也便于后期管路检修、阀件更换时的拆装作业，在需要定期维护的工艺管段中适配性更强。从结构设计来看，弯头本体采用等径90度弯曲结构，弯曲半径符合常规管路流体阻力设计要求，内壁做平滑过渡处理，避免介质流经转向位置时出现紊流、压损过大的问题，也能减少含颗粒介质输送时的内壁冲刷磨损，延长管件使用寿命。两端的法兰盘采用标准螺栓孔布局，孔位均匀分布在法兰盘圆周上，安装时可与同公称通径、同压力等级的法兰阀件、管道、设备接口直接对接，法兰密封面为平面形式，适配常规非金属垫片密封，可满足水、压缩空气、低腐蚀性流体等常规介质的密封需求。设计过程中，首先确定公称通径对应的法兰盘外径、螺栓孔中心圆直径、螺栓孔数量与孔径这些安装边界尺寸，确保对接时的互换性，避免现场安装出现孔位错位、密封面不匹配的问题；弯头本体的壁厚根据常用中低压管路的承压要求做等强度设计，弯曲段的壁厚做了均匀过渡，避免弯曲成型位置出现壁厚减薄导致的承压能力下降。实际选型使用时，需要注意该弯头的安装空间预留，90度转向的两个法兰端面分别对应垂直的两个管路方向，安装前要确认管路走向的空间尺寸，避免法兰对接时与周边管线、设备结构产生干涉；法兰对接时螺栓要按对角顺序逐步拧紧，保证密封面受力均匀，避免局部压力过大导致垫片破损或者法兰变形。这类法兰弯头在厂区工艺管线改造、设备配套管路装配中应用十分广泛，相比丝接弯头，法兰连接的形式在大管径管路中密封可靠性更高，也能承受更高的管路压力，相比焊接弯头，它的可拆卸属性能大幅降低后期管路改造、设备移位时的施工难度，减少现场动火作业的需求，在有防爆要求的厂区管段中使用更具安全优势。建模过程中对法兰盘的螺栓孔位置、密封面平面度、弯头内壁的曲面过渡都做了精准还原，可直接用于管路装配干涉检查、管线排布模拟，也能作为管件选型时的结构参考，帮助设计人员提前确认安装空间、对接尺寸，减少现场施工时的尺寸 mismatch 问题。
