高压小流量手动旋转方向控制阀结构

　　在液压试验台、小型高压流体控制回路、实验室精密流体输送系统这类场景里，经常会遇到工况压力高、允许内泄漏量极低、同时管路通径不需要太大的控制需求，这类场景下常规的大通径换向阀往往因为内泄控制余量不足、结构冗余占空间，很难适配紧凑的安装布局，这款手动旋转方向控制阀就是针对这类细分工况做的结构设计。从实际使用的角度看，这类阀的核心作用是通过手动旋转阀芯的方式，切换流体的通路走向，实现不同支路的通断或者流向切换，因为是手动操作结构，不需要额外配置电控或者气控驱动单元，在没有驱动气源、供电不便的野外测试场景、临时液压试验回路里，使用的灵活性会高很多。

　　设计的时候首先把内泄漏控制放在了优先级最高的位置，阀芯和阀套的配合面采用了高精度的间隙配合设计，配合面的形位公差控制在微米级，避免高压工况下流体从配合间隙处产生过量内泄，毕竟在高压小流量的工况里，哪怕是微小的内泄，都会直接影响回路的压力保持精度，甚至导致小流量工况下的流量控制失准。结构布局上采用了块式集成的安装面设计，前端的安装法兰面预留了四个均匀分布的安装孔，安装孔的位置度公差严格匹配通用的液压阀块安装标准，不需要额外做转接板就可以直接固定在标准安装块上，安装面的密封槽结构做了内嵌式设计，装配的时候O型圈不会因为挤压错位产生密封失效的问题。

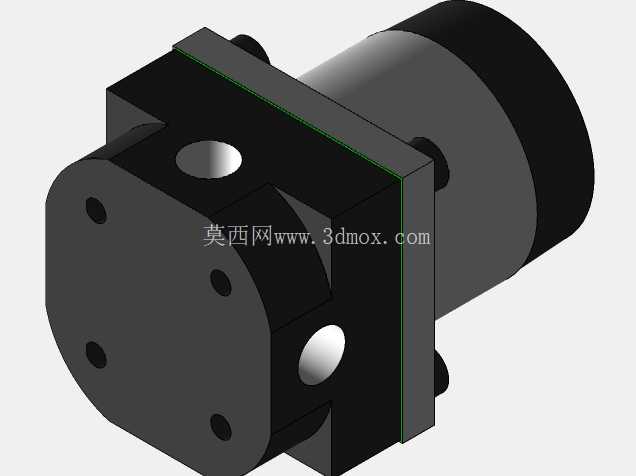

　　阀体的主体部分采用了方正的块式结构，和后部的圆柱形操作手柄腔体做了一体化的衔接，这种结构一方面可以在加工的时候一次性完成阀芯安装孔、流体通路孔的镗削加工，减少二次装夹带来的形位误差，另一方面方正的阀体侧面可以很方便地做油路孔的外接拓展，如果需要接压力表或者小型溢流阀做支路保护，直接在侧面攻丝安装即可，不需要额外改动主体结构。操作端的旋转手柄部分做了阻尼结构设计，旋转切换工位的时候有清晰的档位触感，操作人员不需要额外观察工位标识，靠手感就能判断是否切换到位，避免在操作空间受限、视线无法直接观察阀位的场景下出现误操作。流体通路的设计上，通径尺寸按照小流量工况做了匹配，通路内部的流道做了圆弧过渡处理，避免直角流道带来的局部压力损失，虽然是小流量阀，但高压工况下的流道压损如果控制不好，也会导致系统的能耗不必要升高，尤其是在长时间保压的回路里，流道的压损波动会直接影响压力控制的稳定性。安装边界方面，这款阀的整体轴向长度控制得比较紧凑，安装之后突出阀块的尺寸不会和周边的管路、接头产生干涉，对于集成度高的小型液压动力单元来说，这种紧凑的结构可以大幅节省阀块的安装空间，让整体动力单元的布局更紧凑。

　　在材质选择的设计思路上，阀体和阀芯都采用了同系列的液压阀专用钢材，热处理之后的硬度差控制在合理范围，既保证配合面的耐磨性能，长期旋转操作不会出现配合面拉伤导致内泄超标，也避免因为硬度差不合理出现阀芯卡滞的问题。密封件的选型全部适配高压液压油工况，耐温范围覆盖常规液压系统的工作温度区间，不需要因为常规的温度波动频繁更换密封件。实际选型的时候，这类阀特别适合用在高压试验台的压力回路切换、小型液压机具的方向控制、实验室精密流体输送的通路切换这类场景，因为内泄量极低，在需要长时间保压的小流量回路里，不需要额外配置液压锁就能实现不错的压力保持效果，手动操作的结构也让整个回路的故障点更少，维护起来更简单，不需要排查驱动电路、气路的故障，只需要定期检查操作阻尼和密封状态即可。建模的时候对所有配合面的公差、安装孔的位置、流道的走向都做了1:1的还原，结构设计阶段就考虑了加工工艺的可行性，所有的内部流道都采用常规的钻削、镗削工艺就能加工完成，不需要特殊的定制刀具或者特殊加工工艺，量产的时候加工成本可以控制在比较合理的区间，不会因为结构过于复杂导致加工难度陡增。
