金属冲压机用成型模具结构设计

　　在五金冲压加工的生产现场，这类成型模具零件是压力机完成板料弯折、局部成型工序的核心工作部件，直接决定了冲压件的成型精度与批次一致性。从实际投产的工况来看，该零件作为冲压模具的凸模或凹模成型镶块，安装在压力机的上下模座对应位置，配合导柱导套的精准导向，在滑块下行的冲压行程中，完成对金属板料的曲面成型作业，目前已在实际生产中完成多批次冲压循环，结构稳定性经过了实际生产验证。

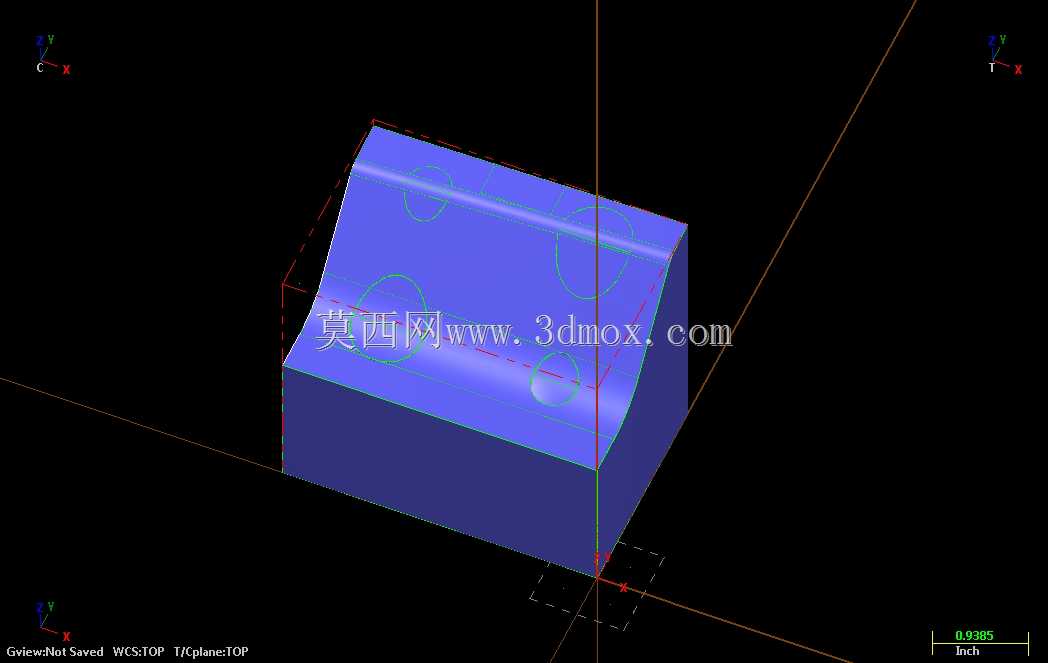

　　从设计思路层面，该零件的成型曲面完全匹配目标冲压件的内/外轮廓尺寸，在三维建模阶段就充分考虑了冲压过程中的材料回弹量，对成型面的弧度做了针对性补偿，避免成型后零件尺寸超差。零件的基座部分采用规整的矩形结构，是为了适配模座的安装槽位，安装时通过压板或螺栓直接固定在模座基准面上，基座的底面与侧面均做了高精度平面加工，保证安装后成型面的位置度偏差控制在冲压工艺允许的公差范围内，避免长期冲压过程中出现镶块移位导致的零件报废。

　　在功能特性上，零件成型面上分布的多个圆形凹/凸结构，是为了在冲压过程中同步完成板料上的局部凸包、压印或者定位凹点成型，减少后续工序的加工量，这类集成式的成型结构设计，能够有效提升单工序的加工内容占比，降低整线的工序排布长度，提升生产效率。零件的侧壁做了适配冲压卸料方向的拔模斜度，避免冲压完成后工件卡滞在模腔内部，配合卸料板的动作能够顺畅完成工件脱模，减少取件时间，同时也能避免脱模过程中刮伤工件成型表面。

　　从安装边界与尺寸适配角度，该零件的整体轮廓尺寸完全适配对应吨位压力机的模座安装空间，基座的厚度经过强度校核，能够承受冲压过程中数百千牛的成型压力而不发生塑性变形，成型面的边缘做了小半径圆角过渡，避免冲压过程中应力集中导致的模具崩刃，延长模具的连续使用寿命。在实际生产场景中，这类模具镶块通常会根据冲压件的产能需求做备件储备，当成型面出现磨损、拉毛等缺陷时，可以快速更换镶块，减少整模的维修停机时间，降低生产维护成本。

　　在冲压作业过程中，该零件需要配合对应的弹性卸料装置、定位挡块共同工作，板料送入模具后通过定位挡块确定送料步距，压力机滑块下行时，卸料板首先压紧板料避免成型过程中板料窜动，随后成型镶块接触板料完成曲面与局部特征的成型，滑块回程时卸料板将卡滞在成型面上的工件推出，完成一个冲压循环。整个成型过程中，零件的受力方向与压力机滑块运动方向保持一致，避免侧向力对模具导向精度造成影响，这也是在三维结构设计阶段重点校核的内容，通过对称式的结构布局抵消冲压过程中的偏载，提升模具运行的平稳性。

　　对于从事冲压模具设计的工程师而言，这类经过实际生产验证的模具结构，能够为同类型曲面成型零件的模具设计提供参考，尤其是成型面的回弹补偿量、拔模斜度取值、安装基准的设计方式，都可以直接复用在类似的冲压工艺方案中，减少前期试模的调整次数，缩短模具开发周期。在建模过程中，这类零件的结构需要重点关注成型面与安装基准的位置公差，以及各成型特征之间的相对位置精度，避免因为建模误差导致后续加工出来的模具无法正常合模，或者成型出来的工件尺寸不符合图纸要求。
