蒸汽储罐截止式控制阀结构设计

在工业蒸汽输送与存储系统中，这类阀门常安装在蒸汽储罐的进出口管段，承担着截断或导通蒸汽介质的核心作用，是蒸汽管网压力调控、储罐检修隔离、支路供汽切换过程中不可或缺的管路元件。从实际工况适配角度看，这类阀门需要耐受饱和蒸汽的持续高温冲刷，同时要应对储罐启停阶段的压力波动，因此结构设计上优先采用了直通式法兰连接结构，两端法兰的密封面尺寸匹配对应公称通径的管路标准，安装时可直接与储罐管口、输汽管道的法兰盘对接，通过螺栓紧固配合密封垫片实现端面密封，无需额外加工焊接坡口，现场拆装检修的便利性更高。

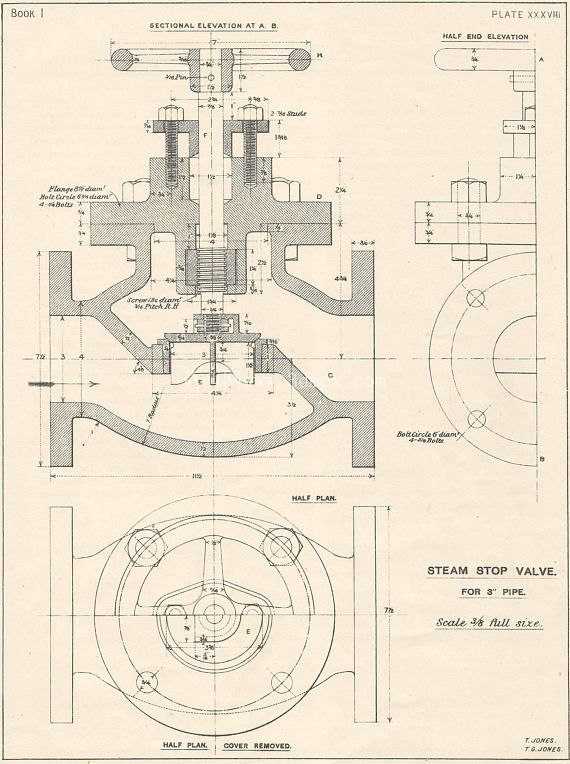

从内部结构来看，该阀门采用了下进上出的介质流向设计，阀瓣与阀座的密封面采用锥面配合结构，相比平面密封具备更好的自定心效果，在蒸汽压力作用下能实现更可靠的密封，避免关闭状态下的蒸汽泄漏。阀杆部分采用了阶梯轴结构，上部与手轮连接的部位设置了方榫配合段，可传递手轮的操作扭矩，中部穿过阀盖的位置设置了填料密封腔，通过填充柔性石墨填料配合压盖压紧，可阻止阀杆运动过程中蒸汽沿阀杆间隙向外泄漏，填料压盖采用螺栓可调结构，长期使用出现填料磨损泄漏时，可在不停机的小压力工况下适度拧紧压盖螺栓补偿密封量，延长填料的更换周期。

设计过程中，首先需要匹配蒸汽储罐的额定工作压力与通径参数，确定阀门的公称压力等级，确保阀体、阀盖等承压部件的壁厚满足强度要求，阀体的流道部分采用了平滑过渡的圆弧曲面设计，可减少蒸汽流经阀门时的局部阻力损失，降低管路的压损，避免高速蒸汽在流道内形成涡流引发的阀体内壁冲蚀。手轮的直径设计充分考虑了操作力矩需求，在公称压力范围内，操作人员无需借助加力杆即可手动完成阀门的启闭操作，手轮与阀杆的连接部位设置了锁紧螺母，防止操作过程中手轮松脱。

从安装边界来看，阀门的结构长度严格遵循对应通径法兰阀门的尺寸标准，两端法兰的螺栓孔中心距、螺栓孔数量与孔径均匹配通用管路法兰规范，安装时不需要对现有储罐管口、管道进行额外改造，可直接替换同参数的同类型阀门。阀门的上部操作空间预留了足够的手轮转动余量，手轮最低点距离阀体法兰中心线的高度经过核算，既保证了填料腔的结构长度满足密封要求，也避免了手轮位置过高导致的操作不便，同时阀杆的升降行程经过精确计算，全开状态下阀瓣完全提升至阀腔上部，不会对蒸汽流道造成遮挡，保证阀门全开时的流通能力与管道通径匹配，不会产生额外的节流效应。

在实际应用场景中，这类阀门除了用于蒸汽储罐的主路控制，也可用于分汽缸、蒸汽主管线的支路控制，其结构设计充分考虑了蒸汽介质的特性，阀瓣与阀座的密封面堆焊硬质合金层，可耐受蒸汽中携带的少量凝结水、杂质的冲蚀，延长密封面的使用寿命。阀盖与阀体的连接采用法兰式螺栓连接，中法兰位置设置了金属缠绕垫片，可承受高温下的密封压力，避免中法兰位置出现泄漏。整体结构没有复杂的异形零件，所有零部件均具备良好的加工工艺性，阀体可采用铸造成型后进行流道与密封面的机加工，阀杆、阀瓣等运动部件采用轧制棒料加工即可，备件的通用性较强，后期维护时可快速更换易损件，降低设备的全生命周期维护成本。
