深沟球滚动轴承组件结构设计

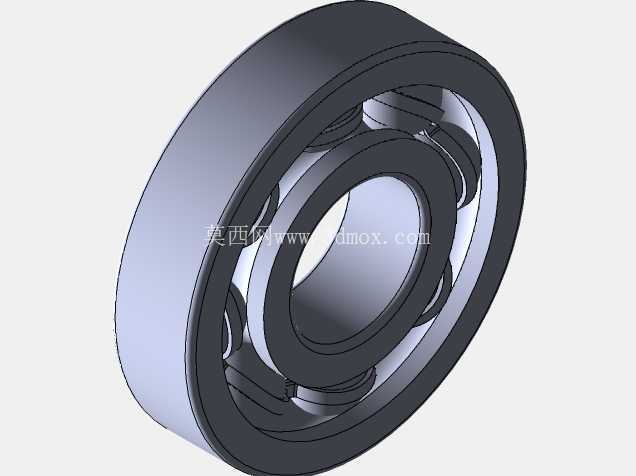

　　这套滚动轴承组件以常见深沟球轴承为原型进行完整结构还原，包含外圈、内圈、滚动体以及保持架四个核心部分，各零件之间的装配关系在三维环境中清晰可查。外圈承担与轴承座或机壳孔位配合的作用，外圆柱面通常按基孔制过渡或小间隙配合装入座孔，端面承受轴向定位约束；内圈则与转轴轴颈配合，随轴一同旋转，内孔与轴之间多采用过盈或过渡配合，以保证运转时不发生相对打滑。

　　从实际工况看，这类轴承广泛出现在中小型电机输出端、减速器中间轴、泵类支承、输送辊筒、风机叶轮轴以及家电电动工具等旋转部位。它主要承受径向载荷，同时在沟道几何形状允许的范围内可以兼顾一定比例的双向轴向载荷，当径向载荷较小时，其轴向承载能力仍能满足轻载定位需求。设计选型时，工程师通常先根据轴颈确定内径，再结合转速、预期寿命、当量动载荷与润滑方式确定外径和宽度系列，不同宽度系列对应不同的承载能力与安装空间。

　　建模过程中，内、外圈滚道并非简单圆柱面，而是带有圆弧截面的环形沟道，沟道曲率半径略大于钢球半径，使滚珠与滚道之间形成赫兹接触区。沟道位置、肩高和倒角直接影响滚珠装入方式、接触角以及拆装工艺。深沟球轴承在装配时多利用套圈变形或在装填角范围内装入钢球，再通过铆接或冲压保持架将滚动体均匀分隔。保持架的兜孔形状需要包住钢球大部分球面，同时保留合理间隙，避免运转时卡滞或异常磨损。

　　滚动体采用球形实体，沿圆周方向均布。钢球数量、球径和节圆直径共同决定轴承的载荷分布与动态性能：球数增多有助于降低单个滚动体接触应力，但会削弱保持架强度并占用更多内部空间；球径增大则可提高承载能力，却受限于套圈壁厚和密封空间。三维装配时应保证钢球同时与内圈沟道、外圈沟道相切，保持架兜孔与钢球之间留有周向和轴向间隙，旋转拖动时滚动体能够沿滚道顺畅滚动。

　　安装边界方面，轴承在设备中通常处于轴肩与孔用挡圈、端盖或套筒之间。内圈定位轴肩高度不能超过内圈倒角允许范围，否则拆卸时拉马无法受力；外圈座孔台肩也要留出足够的拆卸空间。轴向固定方式需根据载荷方向选择，常见形式包括轴用弹性挡圈、圆螺母、止动垫圈、紧定套以及端盖压紧。对于两端支承的轴系，通常一端采用固定支承限制双向轴向位移，另一端采用游动支承，以补偿温度升高引起的轴伸长。

　　配合选择对寿命影响明显。旋转套圈一般选用较紧配合，防止载荷作用下套圈相对轴或孔蠕变；静止套圈可适当放宽配合，便于安装并允许微量游动。若工作温度较高、转速较快或载荷波动大，还需校核配合面在温升后的实际松紧变化。轴承周边结构应预留润滑空间，脂润滑时可在两侧设置防尘盖或密封圈，油润滑时则需考虑油道、油槽和回油路径。

　　该组件模型适合用于轴系布局校核、装配干涉检查、轴承支承教学以及设备维护演示。通过剖切视图可以观察钢球在沟道中的接触位置，通过爆炸视图可以展示套圈、保持架与滚动体的装配顺序，对机械设计人员理解标准轴承内部构造、确定安装尺寸和编写选型方案具有直接参考价值。
