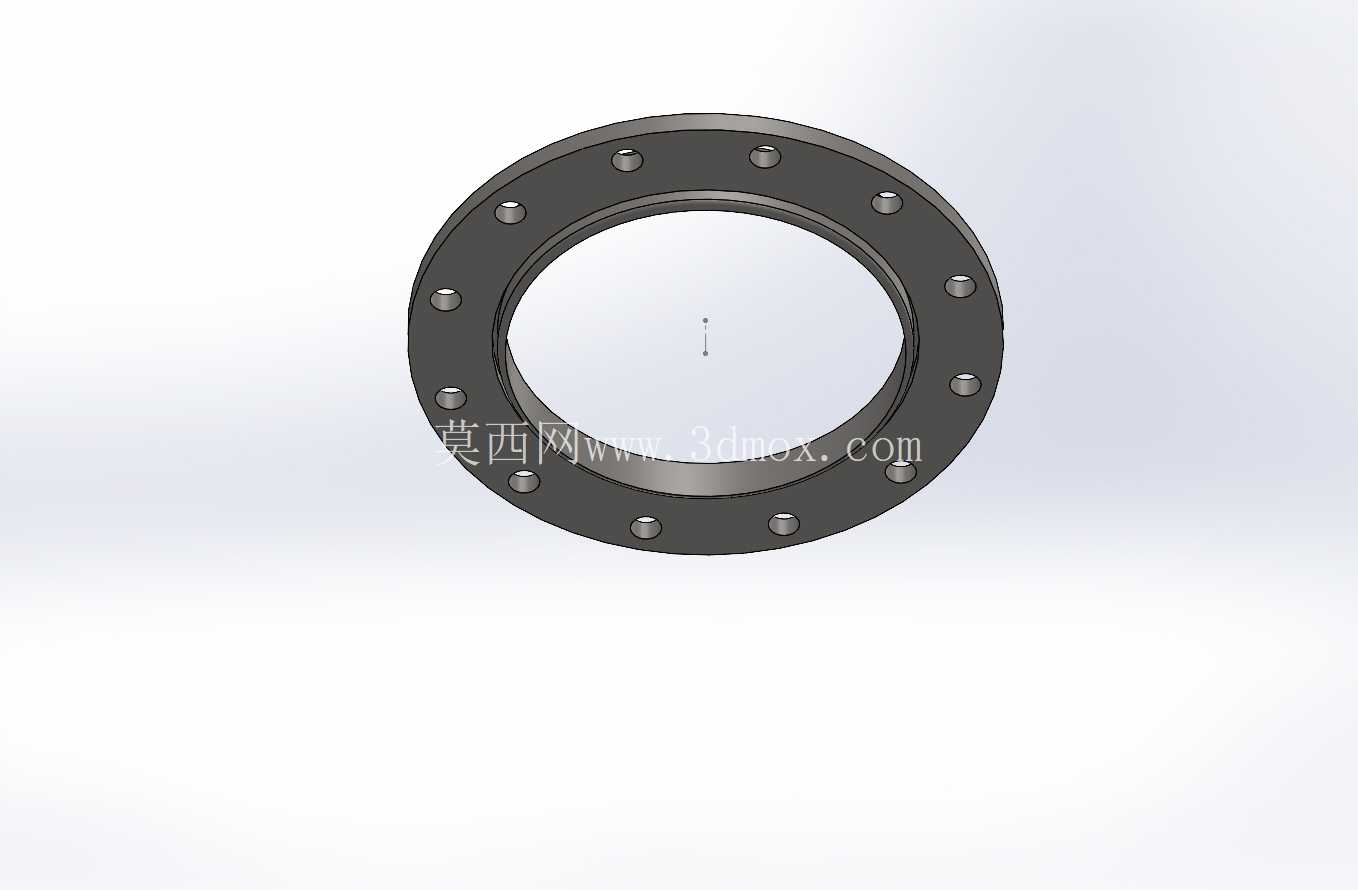

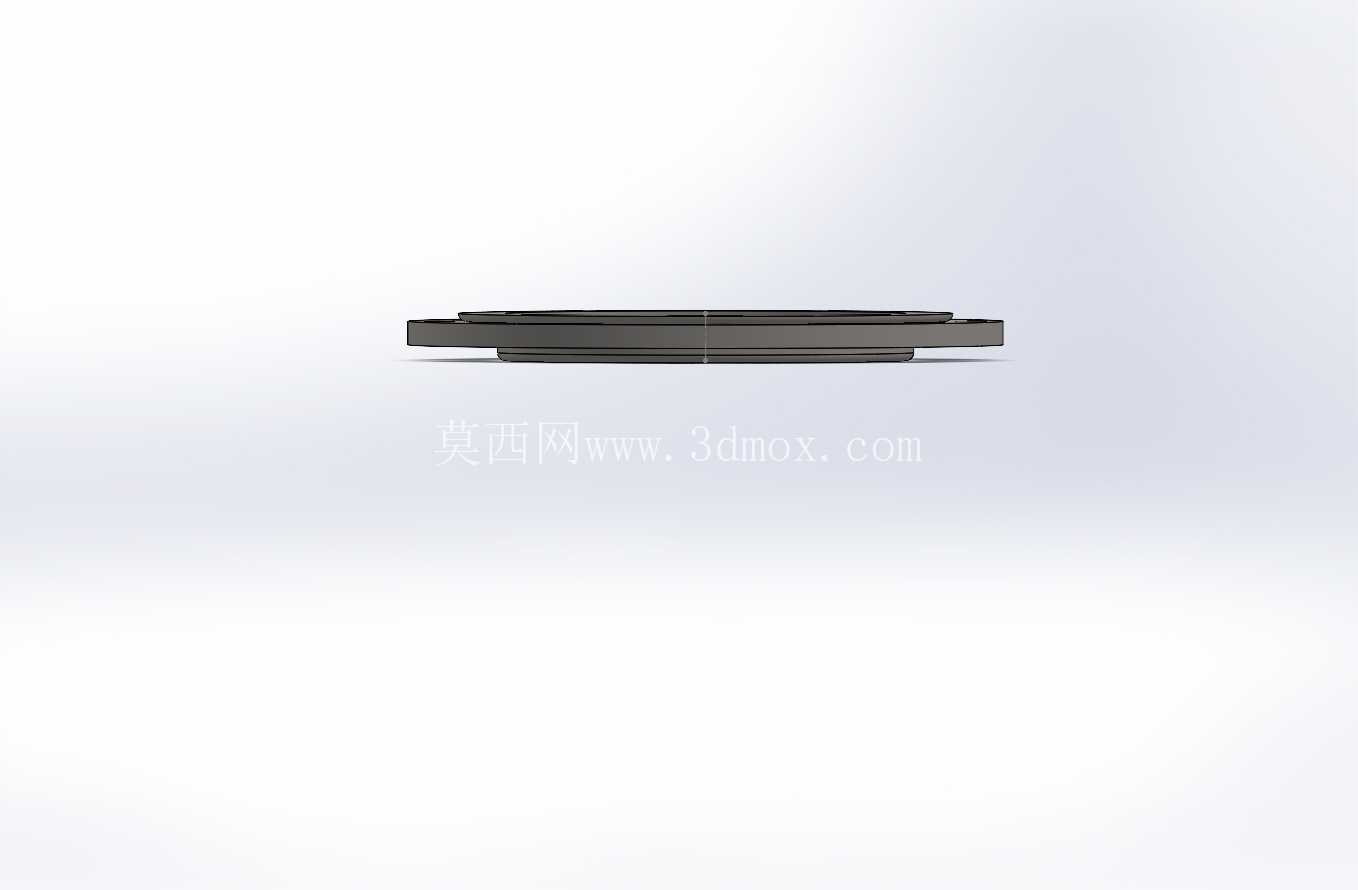

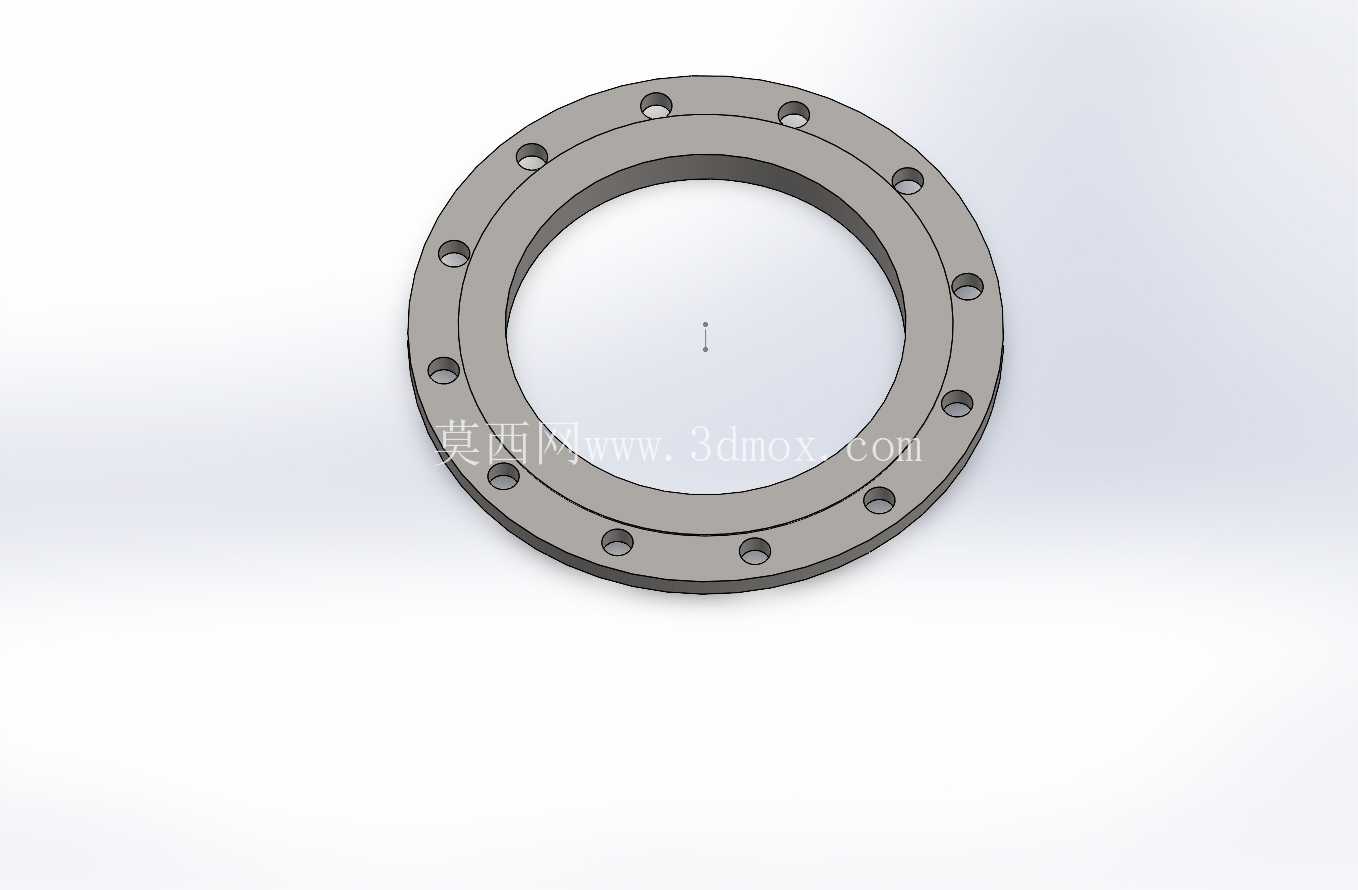

12英寸带背衬角面法兰连接构件

　　在工业管路铺设、流体输送系统搭建的现场，角面法兰的应用场景覆盖了石化输送管线、市政给排水干管、工业通风管道等多个对连接密封性有硬性要求的领域，这款12英寸规格的带背衬角面环法兰，正是针对大口径管路转角、变径对接位置的连接需求设计的专用构件。不同于普通平焊法兰的平面密封结构，角面环的密封面采用带倾斜角度的锥面设计，安装时配合对应的角面垫片，能够在螺栓预紧力作用下形成更均匀的密封比压，即使管路存在一定的安装角度偏差、或者运行过程中受介质压力冲击产生轻微形变，也能维持稳定的密封性能，避免大口径管路常见的渗漏问题。

　　背衬法兰的结构设计，是在法兰主体的背面增设了一圈加厚的支撑环结构，这部分结构直接对应螺栓孔的分布位置，当螺栓拧紧施加预紧力时，背衬结构能够分散螺栓对法兰盘的局部压应力，避免大口径法兰因为螺栓间距大、受力不均出现法兰盘翘曲变形的问题，尤其是在12英寸这类大规格法兰上，没有背衬结构的普通法兰在长期高压运行后，很容易在螺栓孔位置出现应力裂纹，最终导致密封失效。从设计思路上看，这款法兰的建模过程首先确定了公称通径对应的密封面尺寸，角面的倾斜角度严格匹配管路对接常用的角面垫片标准角度，螺栓孔的数量、分布圆直径完全参照对应压力等级的法兰规范设定，保证现场安装时能够和同规格的标准法兰、阀门设备直接对接，不需要额外进行打孔修配。

　　法兰盘的整体厚度经过受力校核，在满足额定压力下的强度要求的同时，尽可能控制了整体重量，背衬环的宽度和厚度根据螺栓预紧力的扩散范围设定，既不会因为尺寸过大增加不必要的材料成本，也能完全覆盖螺栓压紧的应力影响区域，避免局部应力集中。安装边界方面，这款法兰的对接端需要和同公称通径的管道采用焊接方式固定，角面密封侧朝向需要对接的法兰端，安装时要保证角面环的锥面和对接法兰的密封面完全对中，螺栓拧紧需要按照对角顺序分步施加扭矩，避免单侧受力过大导致角面环出现偏压，密封面出现间隙。

　　实际使用中，这类带背衬的角面法兰常被用在管路的转角位置、或者泵阀设备的进出口连接位置，这些位置的管路受介质流动冲击会产生持续的振动，普通平法兰在长期振动下容易出现螺栓松动、密封垫压溃的问题，而角面结构的自紧密封特性配合背衬法兰的高强度支撑，能够在振动工况下维持更长的密封周期，减少现场运维的检修频次。建模过程中对法兰的所有过渡圆角都做了应力优化，螺栓孔位置的倒角处理既方便安装时螺栓顺利穿入，也能消除孔边的加工应力集中点，法兰内孔和管道对接的位置预留了标准的焊接坡口，现场焊接时能够保证焊透深度，满足管路焊接的强度要求。和同规格的对焊法兰相比，这款带背衬的角面法兰结构更紧凑，安装时不需要对管道做复杂的坡口处理，安装效率更高，同时角面密封的性能比普通平面密封更可靠，在中低压的流体输送场景下，能够兼顾安装便捷性和使用可靠性，适合在大口径管路的快速铺设项目中使用。
