20英寸带背衬角面环法兰结构设计

　　在大口径工业管路系统的布设场景中，角面环法兰是承担管路对接、密封承压的核心连接件，这款20英寸规格带背衬结构的角面法兰，主要适配公称尺寸20英寸的大口径管线，常见于石化输送管线、市政给排水主干管、大型通风除尘系统的管路对接节点，区别于普通平焊法兰，角面环结构自带的密封斜面能够在螺栓锁紧过程中形成线性密封接触，相比平面密封结构更适配中高压工况下的管路连接需求，背衬法兰的增设则是为了分散螺栓锁紧时的局部压应力，避免薄型角面环在大扭矩锁紧下出现翘曲变形，导致密封面贴合不严引发介质泄漏。

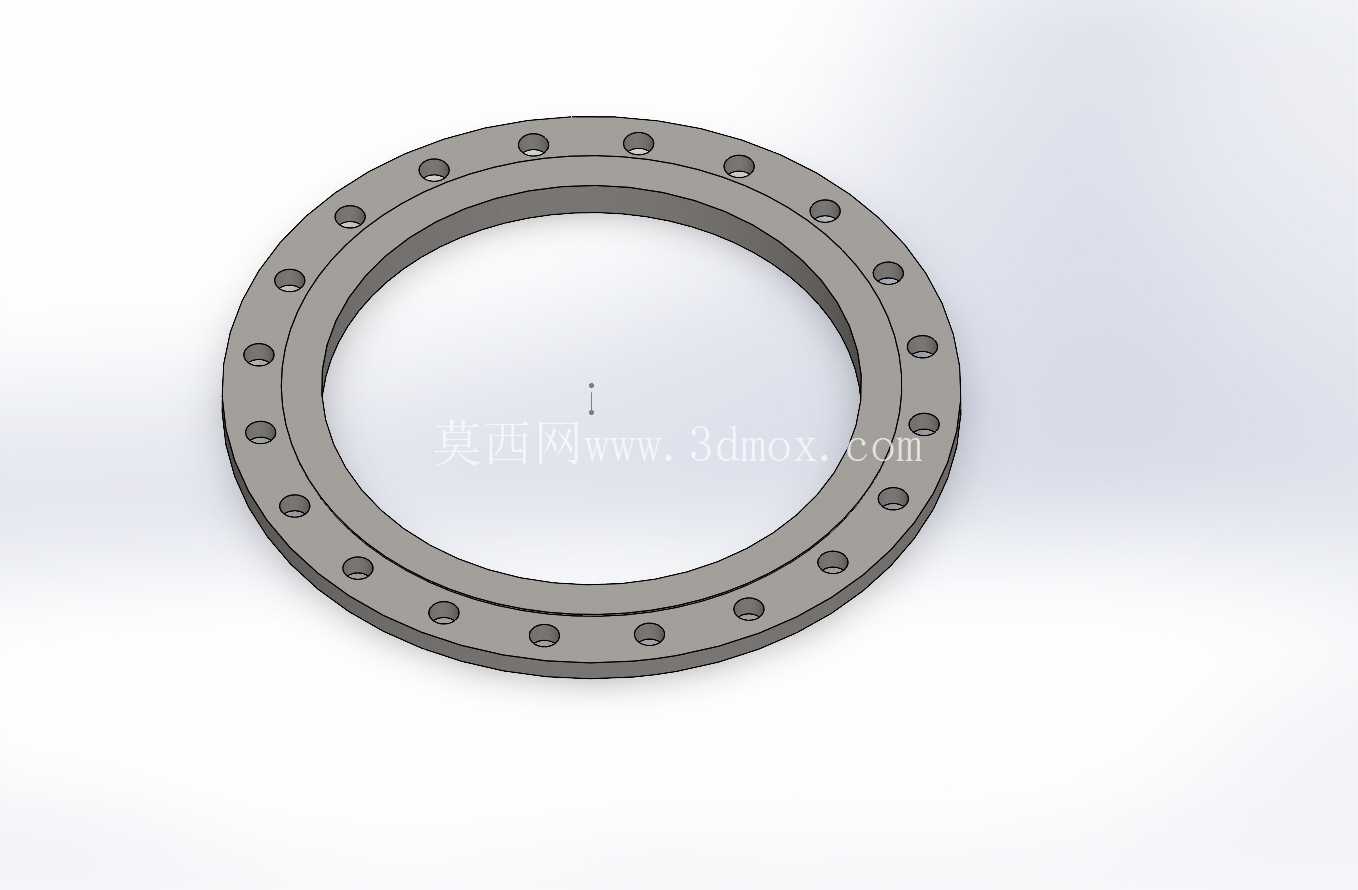

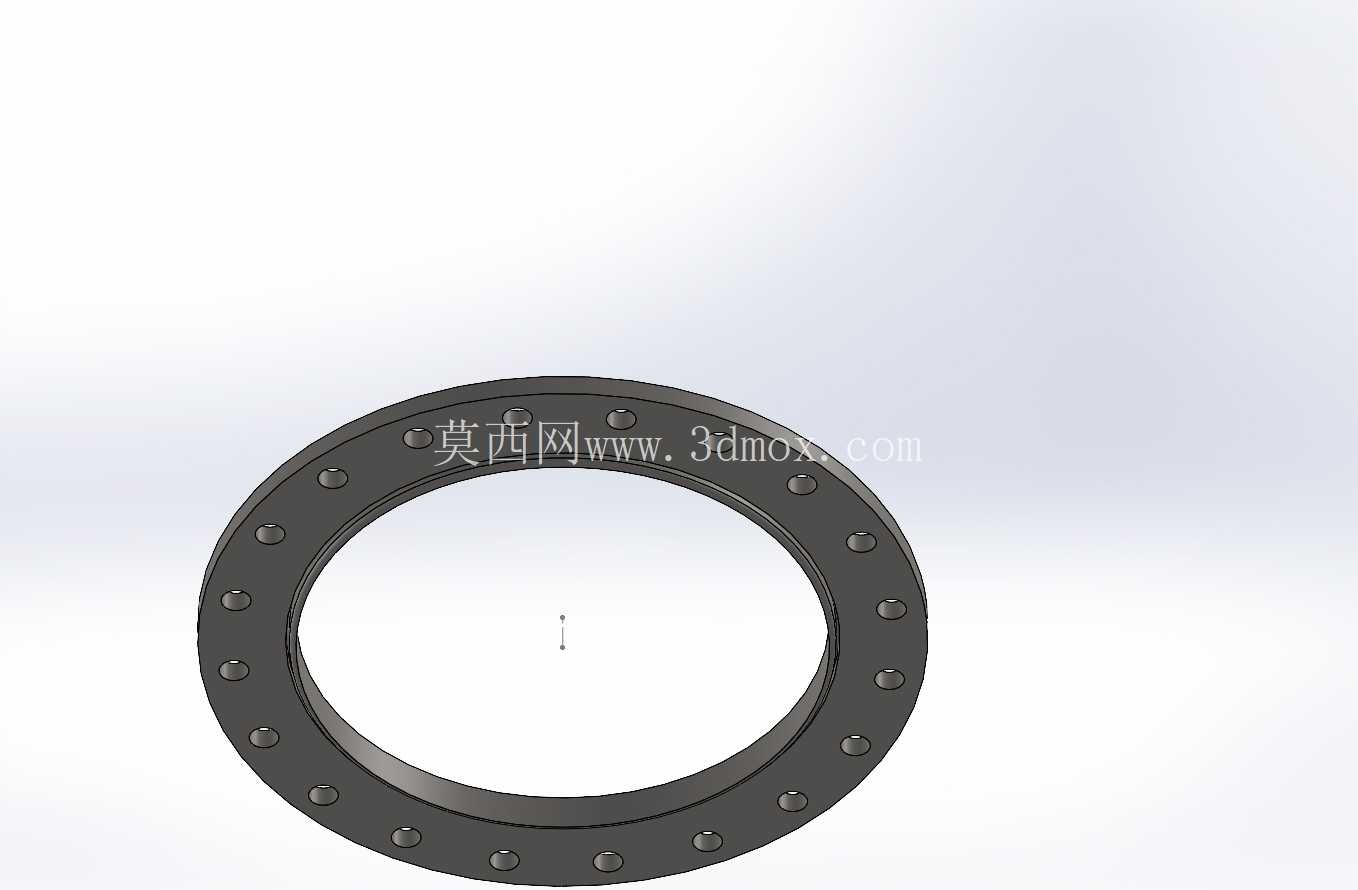

　　从结构设计逻辑来看，这款法兰的主体环形基体采用等截面圆环结构，内孔尺寸严格匹配20英寸管线的通径要求，不会在法兰对接位置出现通径缩颈，减少管路输送过程中的局部压损，环形基体上沿周向均匀布设的螺栓孔，孔位公差按照管路法兰连接的通用公差等级设定，能够保证现场安装时与配对法兰的孔位快速对中，不需要额外扩孔修正。角面密封环位于法兰基体的密封侧，密封斜面的角度经过反复校核，能够在垫片压紧后形成均匀的密封比压，即使管路存在少量的角度偏差，斜面结构也能补偿一定的安装误差，避免硬对接出现的密封间隙。背衬结构与法兰基体采用一体化成型设计，背衬环的厚度大于密封侧的角面环厚度，相当于在法兰的非密封侧增加了一圈刚性加强筋，当周向螺栓按对角顺序锁紧时，背衬环能够将单个螺栓的锁紧力均匀传导到整个法兰端面，不会出现局部应力集中导致的法兰面变形，尤其是在大口径法兰的安装场景中，螺栓数量多、锁紧扭矩大，没有背衬加强的薄型法兰很容易在锁紧后出现端面波浪形变形，直接导致密封失效。

　　从安装边界来看，这款法兰的外径尺寸根据20英寸压力等级对应的法兰标准设定，螺栓孔的中心圆直径与同压力等级的标准法兰完全互换，现场安装时不需要重新加工配对法兰的孔位，法兰的总厚度控制在合理范围内，不会因为增设背衬结构导致法兰整体厚度过大，占用过多的管路安装空间，法兰两端的对接面分别设置了定位止口，安装时可以先将止口与管线端部定位，再进行焊接固定，能够保证法兰与管线的同轴度，避免焊接后法兰偏斜导致对接时出现错位。

　　在实际工况应用中，这类带背衬的角面法兰尤其适合输送带有一定压力的气体、液体介质的管路，比如工厂的压缩空气主干管、循环水供水干管，角面结构配合对应的密封垫片，能够在1.6MPa及以下的工作压力下保持长期稳定的密封性能，背衬结构的存在也让法兰能够承受一定的管路轴向拉力，当管路出现热胀冷缩产生轴向位移时，法兰不会因为局部受力过大出现开裂。建模过程中对法兰的所有过渡圆角都做了应力校核，螺栓孔位置的边缘做了倒角处理，避免安装时螺栓刮伤孔壁，密封斜面的表面粗糙度按照密封面的要求设定，保证垫片贴合后不会出现微观泄漏通道，周向螺栓孔的位置度公差严格控制，确保每一个螺栓都能顺利穿入，不会出现别劲的情况，整个法兰的重量相比同规格的高颈法兰更轻，同时能够满足对应压力等级的强度要求，在兼顾结构强度的同时控制了材料成本，适合大批量应用在大口径管路的布设项目中。
