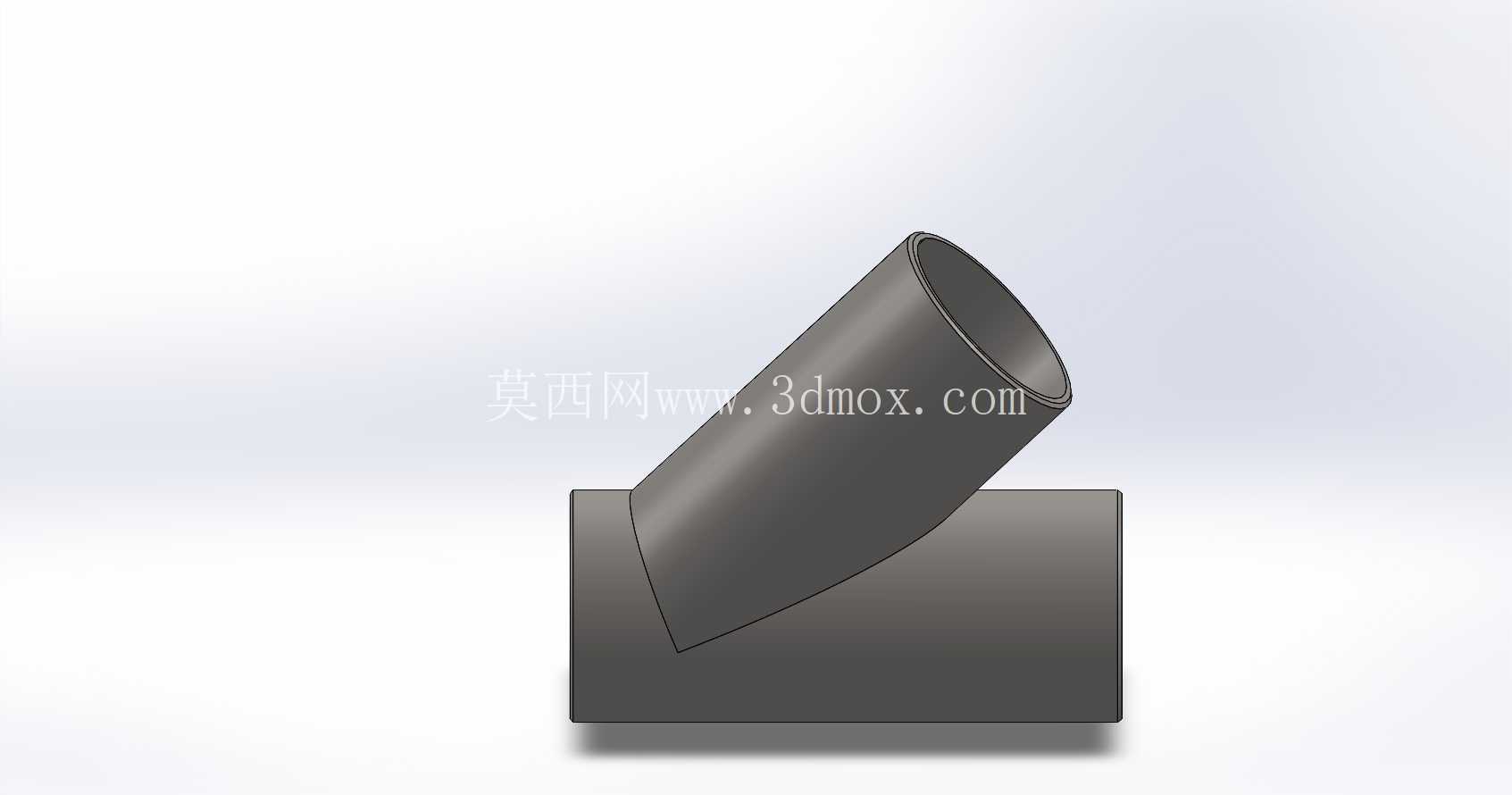

10英寸NPS侧向斜接三通管路连接件

在工业流体输送管网的布设作业中，管路走向的非正交变向分流一直是管线排布环节的常见需求，常规正三通仅能实现主管与支管90度垂直方向的分流汇流，当现场管线受安装空间限制、或是工艺要求流体以特定倾斜角度完成分流时，侧向斜接三通就成为管路系统中不可或缺的连接件。这款10英寸规格的NPS侧向三通，针对公称直径10英寸的主管路设计，支管采用斜向接入的结构形式，能够在不额外增加管路弯头组合、减少管线焊缝数量的前提下，实现主管路流体向斜向分支管路的平稳分流，有效降低多管件拼接带来的流体阻力提升与泄漏风险。

从实际应用场景来看，这类侧向三通广泛应用于市政给排水主管网分支、化工流体输送管线的工艺变向、暖通空调循环水系统的支路接驳、油气集输管线的斜向分流等场景，尤其适合管线排布空间紧凑、无法通过正三通加弯头组合完成斜向分流的安装工况，比如厂区管廊的分层管线接驳、地下综合管廊的有限空间内管线分支、设备进出口的近距离管路变向等场景，单一部件即可完成斜向分流需求，大幅减少现场焊接或法兰连接的作业量，同时降低管路系统的局部压力损失。

从产品功能特性来看，这款侧向三通的主管保持通径直筒结构，保证主管路流体的通流截面无突变，避免主管路流体经过三通位置时产生过大的涡流压损；支管以固定倾斜角度与主管侧壁平滑相接，相贯线位置做圆弧过渡处理，能够引导支管流体平顺汇入或流出主管，减少流体对管壁的冲蚀，尤其适合输送含固体颗粒的浆体、或是有较高流速要求的流体介质，降低长期运行过程中相贯线位置的磨损穿孔风险。三通的三个连接端可根据实际使用需求匹配对焊、法兰连接等不同接口形式，适配不同压力等级的管路系统，满足从低压给排水到中高压工业流体输送的不同工况要求。

从设计思路层面，这款侧向三通的建模过程严格遵循管路连接件的设计规范，首先确定主管的通径参数与壁厚等级，根据NPS公称管径标准匹配对应的外径与壁厚尺寸，保证与同规格标准管路的对接尺寸完全一致；其次根据实际工艺需求确定支管的倾斜角度，确保支管轴线与主管轴线的夹角符合流体输送的阻力要求，同时校核支管与主管连接位置的结构强度，对相贯线位置的壁厚做补强处理，避免分支位置因结构突变产生应力集中，满足管路系统的承压要求。建模过程中对相贯线位置做平滑过渡处理，既保证流体过流面的平顺性，也避免加工过程中出现应力集中的薄弱点，同时三个连接端的尺寸严格遵循对应管径的连接标准，保证现场安装时能够与配套管路、阀门等部件精准对接，无需额外的修配调整。

从外形尺寸与安装边界来看，这款三通的主管段长度满足管路安装时的焊缝间距要求，两端预留足够的直管段长度，避免连接位置距离焊缝过近影响安装操作与结构强度；支管的伸出长度根据连接形式确定，若为焊接连接则预留足够的焊接操作空间，若为法兰连接则保证法兰安装时螺栓有足够的操作空间，不会与主管外壁产生干涉。整体结构的最大外轮廓尺寸充分考虑安装空间需求，在保证结构强度与通流能力的前提下尽可能压缩整体体积，适配紧凑空间内的管线排布需求，安装时无需对周边其他管线做大幅调整，即可完成该三通的接驳作业，有效降低管线改造与新布设的施工难度。
