Pietro系列碳钢压力调节装置结构设计

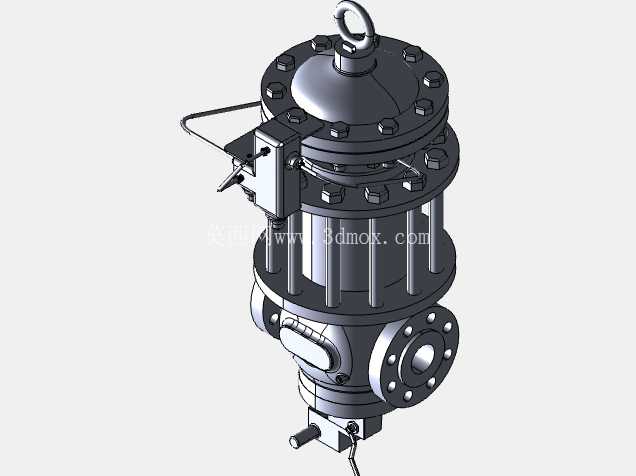

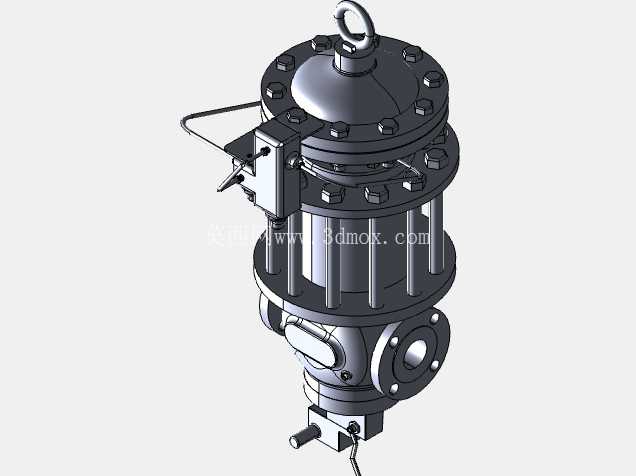

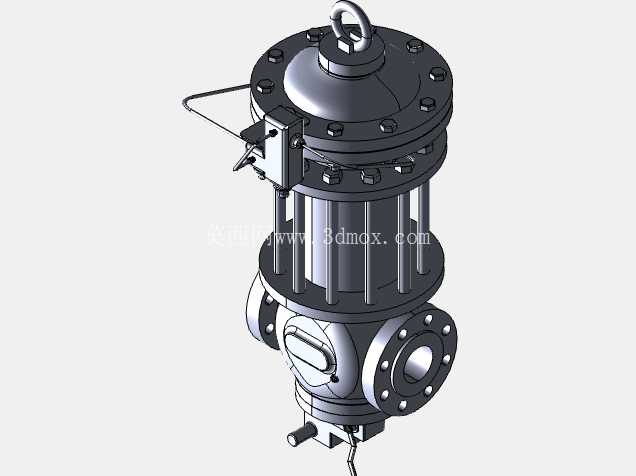

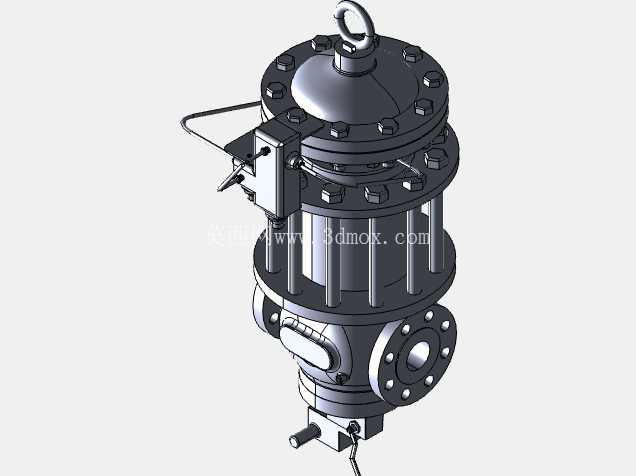

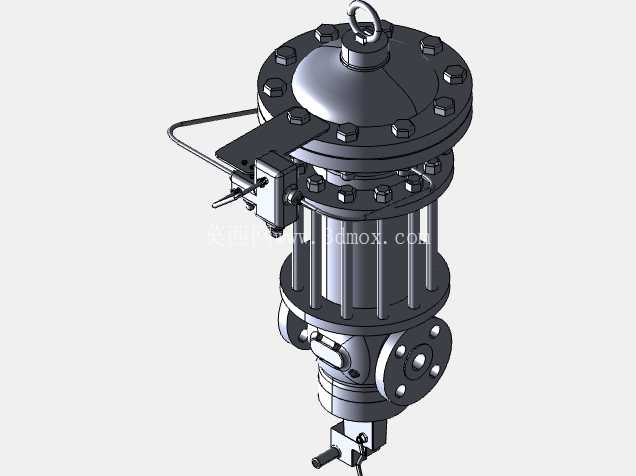

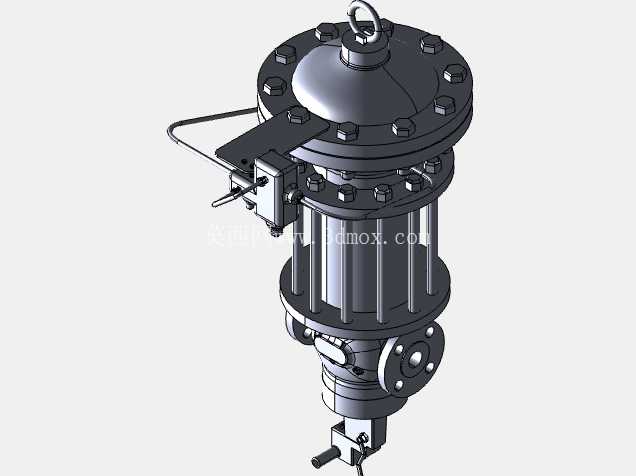

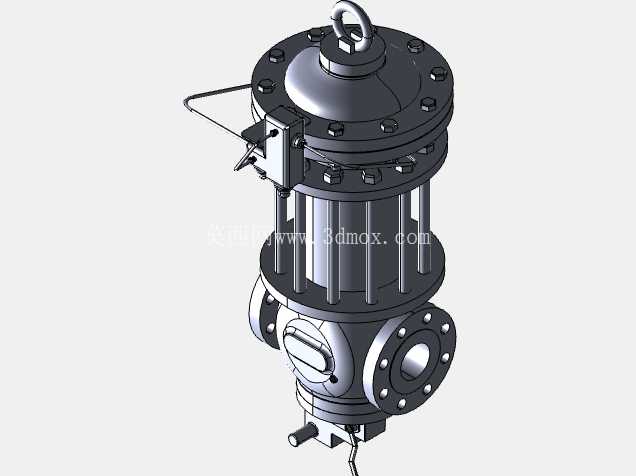

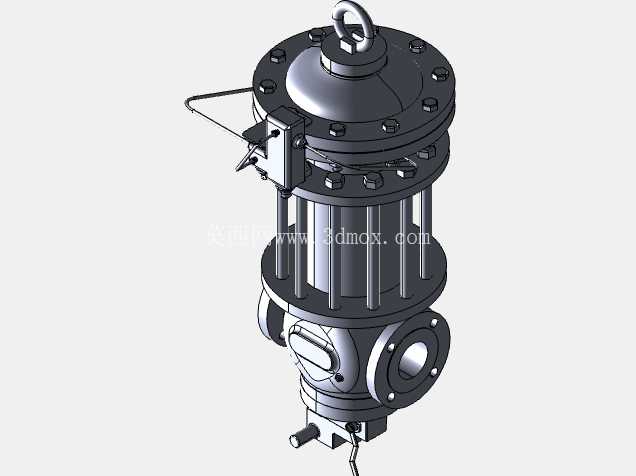

　　膜头部分采用多螺栓均布的法兰压盖结构，沿膜室圆周均匀排布的紧固螺栓能保证膜片受压时的密封均匀性，避免局部应力集中导致的膜片边缘渗漏，同时这种螺栓排布方式也方便现场检修时的膜片更换，无需拆解整台设备即可完成易损件的替换。阀体侧部设置的手动操作机构，是针对现场突发断电、气动信号中断等故障场景设计的应急操作结构，操作人员可直接扳动侧部手柄完成阀位的手动强制开关，无需额外搭配旁通管路即可完成应急工况下的流体通断控制，这一设计在偏远地区无备用气源的输气管线、野外供油站点的应用场景中实用性极强。在油气输送管网、工业气体调压站、化工流体输送工段这类对压力管控精度有硬性要求的场景里，自力式压力调节装置是保障管线压力稳定、避免超压泄放或欠压供能不足的核心部件，本次呈现的Pietro系列调节装置结构，完全围绕这类现场工况的实际使用需求完成细节设计。从现场安装的适配性来看，该系列调节装置采用上膜头下阀体的立式同轴布局，顶部设置的吊环结构完全匹配车间吊装、现场高位安装的作业需求，无需额外设计吊点工装，单台设备即可通过顶部吊环完成整机组的吊装对位，降低现场安装的辅助工装成本。

　　从功能实现逻辑来看，该系列调节装置依靠膜头腔室的压力反馈实现阀瓣开度的自动调节，当下游压力超过设定值时，膜片受压带动阀杆上移，减小阀瓣与阀座的流通截面积，从而降低下游流体压力；当下游压力低于设定值时，膜片在弹簧力作用下推动阀杆下移，增大流通截面积提升下游压力，整个调节过程无需外接电源或额外控制信号，完全依靠流体自身压力完成闭环调节，适配无供电条件的野外管线场景。阀体下部的法兰连接结构采用标准凸面法兰尺寸，可直接与同压力等级的工业管线法兰配对安装，法兰密封面的粗糙度、螺栓孔中心距均符合通用工业管道安装规范，无需额外加工过渡连接件即可完成现场装配。

　　膜头与阀体之间的立柱支撑结构，既保证了上下两部分的连接刚度，避免阀杆动作时出现同轴度偏差导致的卡涩，又预留了足够的散热空间，当输送高温流体时，立柱间的空气流通可带走部分传导热量，避免高温直接传导至膜室损伤橡胶膜片，延长膜片的使用寿命。从结构设计的细节考量，所有型号的调节装置整机重量保持一致，这意味着同一管线上不同通径、不同压力等级的同系列设备，可共用一套安装支架、吊装工具，甚至在备件储备时，同规格的紧固件、密封件、膜片等易损件可实现通用互换，大幅降低现场运维的备件储备种类与管理成本。

　　阀杆部位采用双重密封结构，上部靠近膜室位置设置防尘密封圈，阻挡外界粉尘进入膜室腔室，下部靠近阀体位置设置流体密封填料，避免输送的油气介质沿阀杆渗漏，两道密封之间预留的渗漏观察间隙，可方便运维人员及时发现密封失效隐患，提前安排检修避免介质泄漏事故。侧部的手动操作机构设置了锁定结构，当手动操作完成后可通过锁销将手柄固定在对应阀位，避免现场误碰导致阀位变动，保障应急工况下的阀位稳定性。在三维建模的细节处理上，每一颗螺栓的头部尺寸、螺纹旋合长度、膜片的压合间隙、阀瓣的行程限位结构都按照实际加工装配要求做了还原，没有出现干涉、间隙不合理等不符合实际装配逻辑的结构，不管是用于现场安装前的管线排布模拟，还是用于新入职设计人员的调压阀结构学习，都能提供准确的结构参考。
