Pietro型工业流体压力调节装置结构

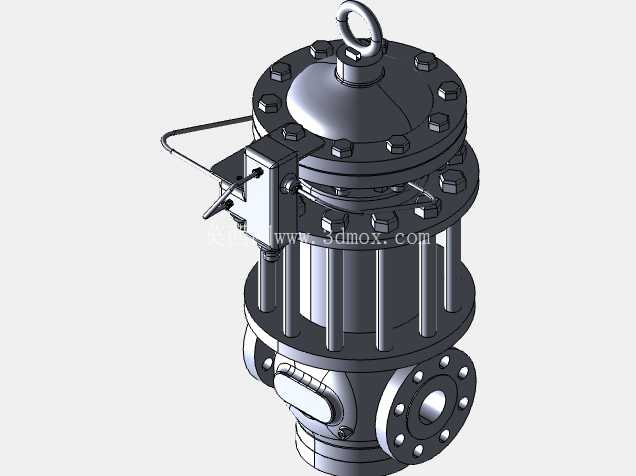

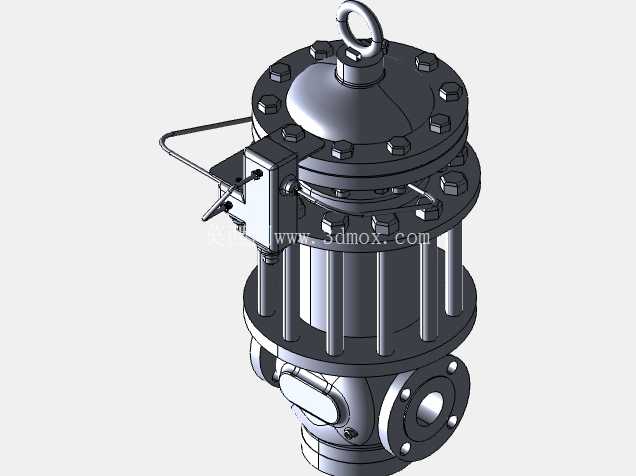

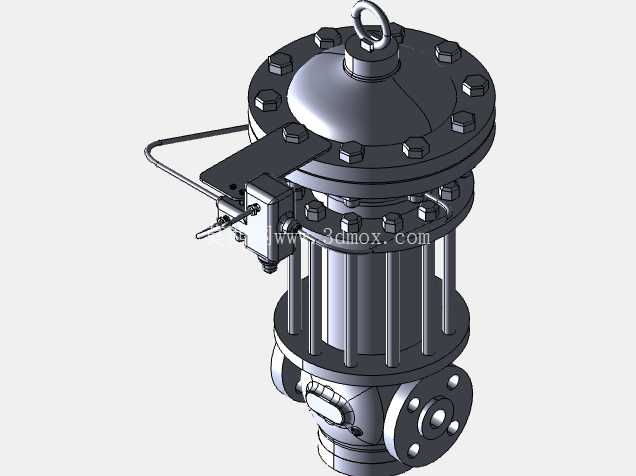

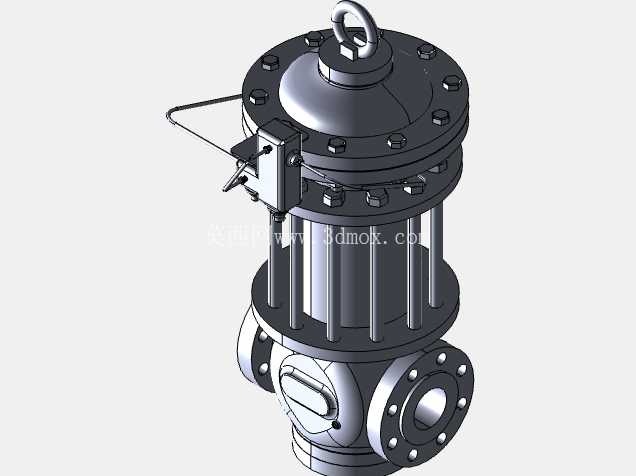

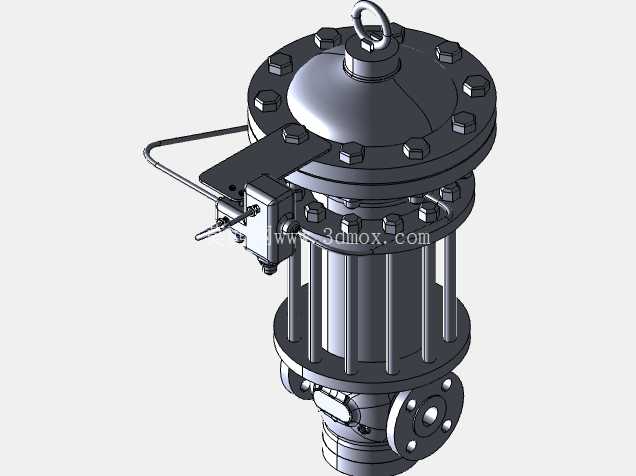

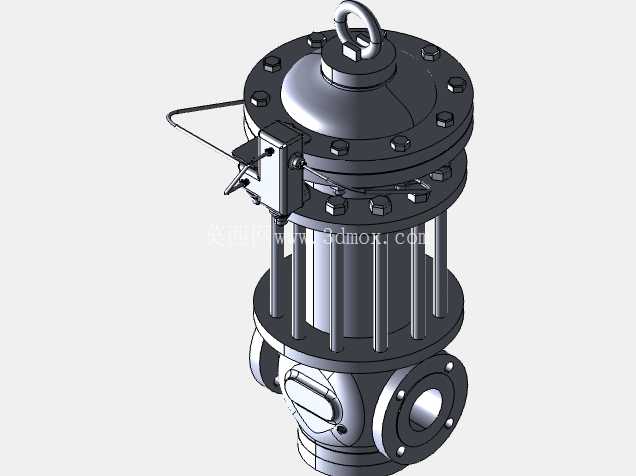

　　在油气输送管网、工业气体分配系统、含固体颗粒的工艺流体输送管线中，压力调节类阀件是保障管线压力稳定、避免下游设备超压损坏的核心部件，这款Pietro型调节装置的三维结构，完整还原了该类阀件从执行机构到阀体流道的全部细节，可直接用于管线布局的干涉校验、阀件选型的安装匹配以及同类型产品的结构参考。从实际应用场景来看，该类调节阀常部署在长输管线的分输站、工厂工艺车间的进料端、油气田井口的节流管汇处，可适配气体、油品以及含少量固体颗粒的多相流体工况，通过顶部的膜片执行机构感应下游压力变化，自动调整阀芯开度，将下游压力稳定在设定区间，避免压力波动造成的计量失准、设备密封失效甚至管线破裂风险。

　　从结构设计思路来看，这款阀件采用顶部导压式结构，顶部的吊环结构用于现场安装时的吊装就位，上法兰采用圆周均布的螺栓紧固，保证膜片腔的密封性能，膜片腔侧面的导压管直接连通下游管线，无需额外铺设外部导压管路，减少现场安装的配管工作量。执行机构与阀体之间采用多根立柱支撑，既保证了上下结构的连接强度，又预留了足够的散热空间，适配高温流体输送工况下的热量散发需求，避免执行机构膜片长期处于高温环境加速老化。阀体部分采用法兰连接结构，侧部的法兰接口可直接与管线法兰配对安装，底部的流道设计采用流线型过渡，减少流体在阀腔内的涡流损失，同时降低固体颗粒在阀腔内的沉积概率，适配含固体颗粒的多相流体输送场景。

　　从安装边界与尺寸适配角度，建模过程中严格还原了阀件的各部分安装尺寸：顶部吊环的吊装承重位置、上法兰的螺栓孔分布圆直径与螺栓规格、阀体连接法兰的公称通径与压力等级匹配尺寸、执行机构侧方的调节部件操作空间预留尺寸，都按照实际工业阀件的安装规范进行还原。现场安装时，需保证阀件垂直安装，上方预留不小于阀件总高度三分之一的吊装操作空间，侧方调节机构位置预留足够的手动操作或加装电动执行器的空间，避免与周边管线、支架产生干涉。阀件的进出口法兰需与管线法兰保持同轴度偏差在允许范围内，避免额外的安装应力作用在阀体上，造成阀件变形、阀芯卡涩。

　　从功能特性来看，该款调节阀的阀芯采用平衡式设计，可在高压差工况下降低执行机构的驱动力需求，无需配置大规格的执行机构即可实现高压工况下的压力调节，膜片采用多层复合结构，兼顾耐压性能与形变灵敏度，可快速响应下游的压力波动，调节精度满足工业管线的常规压力控制需求。阀杆部位采用多重密封结构，防止流体从阀杆处泄漏，适配易燃易爆、有毒有害流体的输送工况，满足工业现场的安全防护要求。建模过程中对所有配合面的公差带、密封槽的尺寸规格都做了还原，可直接用于生成工程图指导生产，也可用于流体仿真分析时的流道模型提取，验证不同开度下的流量特性、压力损失参数，为阀件的选型计算提供准确的模型支撑。
