Pietro回流819型工业压力调节装置

　　在油气集输场站、长输管线分输站、化工流体输送工段这类对管线压力稳定性要求严苛的场景里，这类回流式调压装置是保障管线压力不超阈值、下游设备平稳运行的核心承压部件，不同于普通直动式调压阀仅能应对小流量低压工况的局限，该款调压装置采用导阀配合主阀膜腔的结构设计，可在大流量、进出口压差波动较大的工况下维持稳定的出口压力输出，避免因上游来压波动造成下游仪表、设备承压过载，也能防止压力过低导致的流体输送效率下降、管线积液等问题。

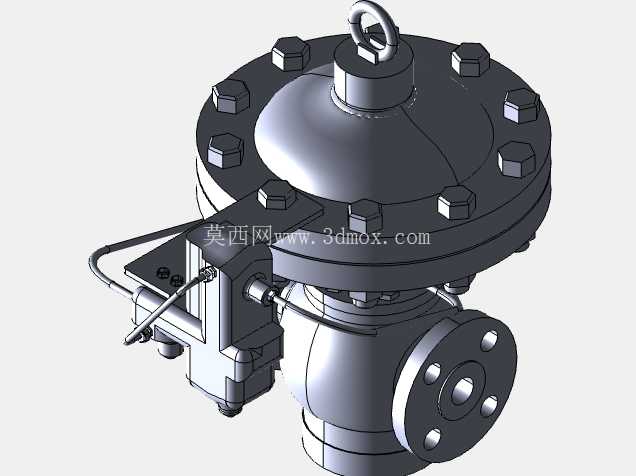

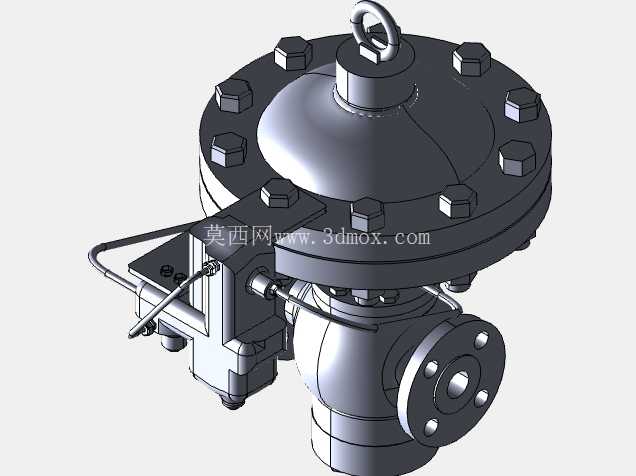

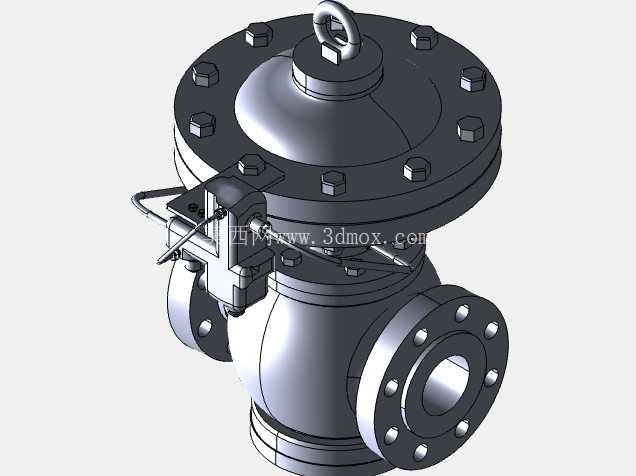

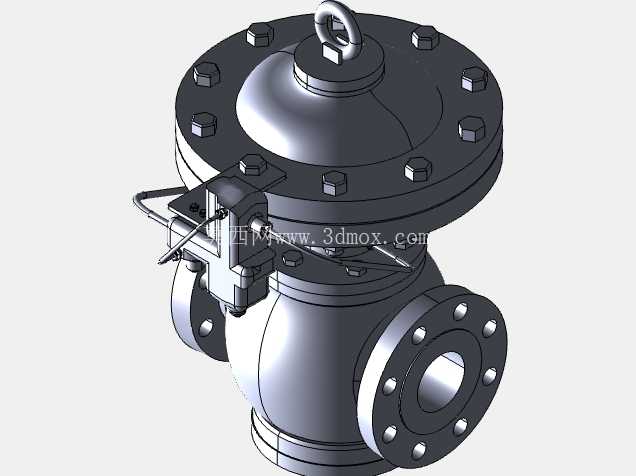

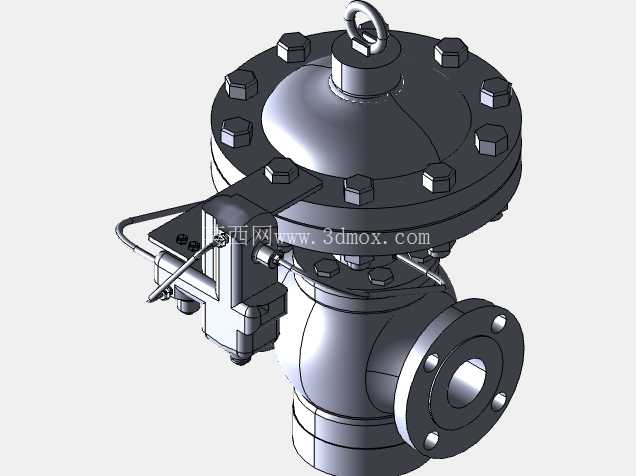

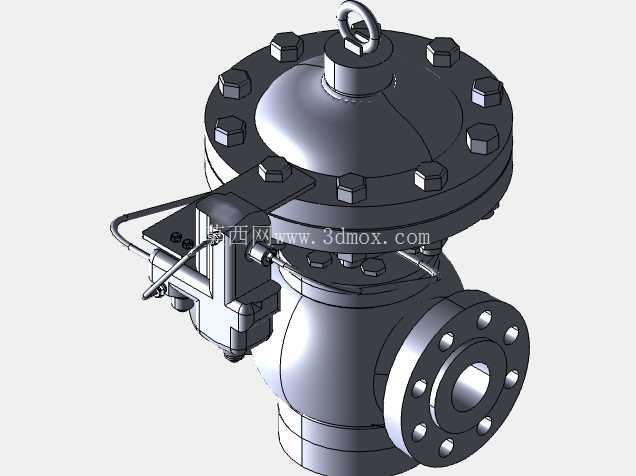

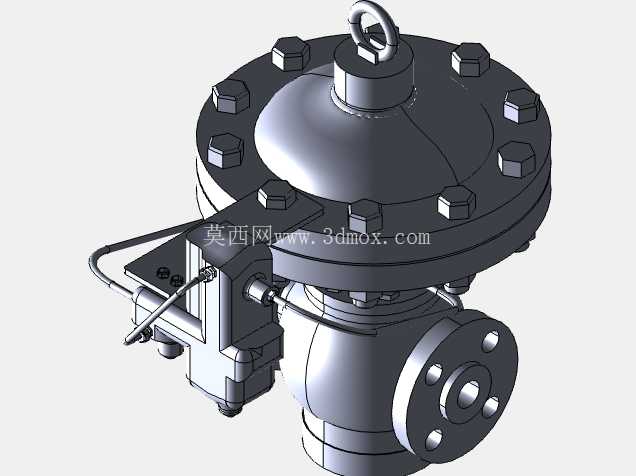

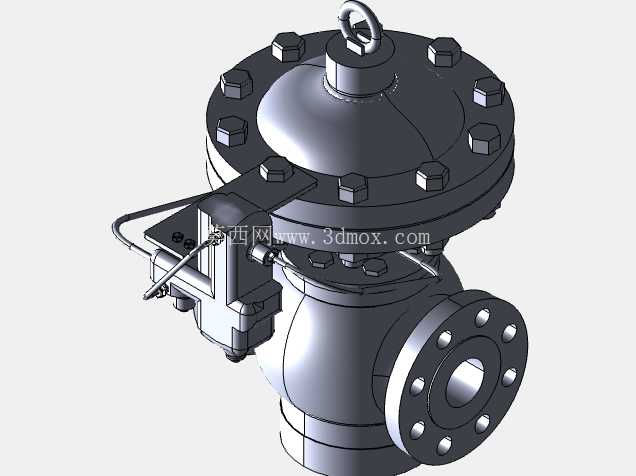

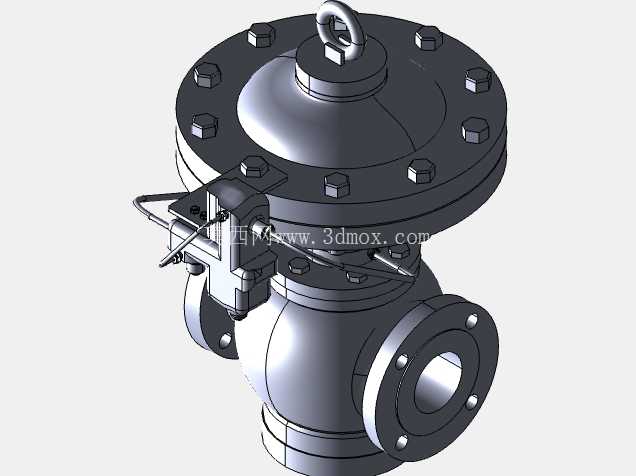

　　从结构设计逻辑来看，装置顶部的吊环结构并非冗余设计，是考虑到这类阀件整体自重较大，现场安装、检修吊装时可直接通过吊环配合卸扣完成吊装作业，无需额外焊接吊点破坏阀体防腐层与承压结构；顶部端盖采用圆周均布的六角螺栓压紧密封，螺栓的数量、排布间距是结合阀腔额定承压下的密封面比压计算确定，既保证密封垫片在全工况压力范围内不会出现渗漏，也避免螺栓过密造成端盖加工成本上升、后期检修拆换螺栓工作量过大的问题。主阀膜头的腔室容积经过匹配计算，配合侧面集成的导阀组件，可实现压力反馈的快速响应，当出口压力出现瞬时波动时，导阀会快速调整膜头腔内的压力，带动主阀瓣调整开度，整个响应过程不会出现明显的压力超调，适配那些对压力波动敏感的精密流体计量、反应设备进料环节。

　　阀体侧面的法兰连接结构采用标准凸面法兰设计，法兰密封面的水线加工粗糙度、螺栓孔中心距都严格匹配对应压力等级的管线法兰标准，现场安装时无需额外加工转接件，只要配对对应压力等级的垫片、螺栓即可完成与工艺管线的对接；阀体下部的流道采用流线型铸造成型，没有明显的直角拐点，可大幅降低流体通过时的湍流噪声与冲蚀磨损，尤其是在输送含少量固体杂质的油气介质时，流线型流道能减少杂质在阀腔内的沉积，降低卡堵故障的发生概率。

　　设计过程中，阀体材质选用普通碳钢，是结合多数工业现场的介质腐蚀特性、承压需求与成本控制要求确定的，针对不同公称通径、不同压力等级的型号，分别计算了对应的阀体壁厚、阀瓣密封面堆焊材料厚度，保证每一种规格的产品都能在额定工况下达到足够的结构强度与密封寿命，不会出现小型号过度设计造成成本浪费、大型号强度不足留下安全隐患的问题。导阀部分的细小流道都设置了内置过滤结构，避免介质中的细小杂质进入导阀腔造成阻尼孔堵塞，这也是很多现场调压阀故障的核心诱因，设计时提前将过滤结构集成在导阀入口处，可大幅降低现场运维的拆洗频率。

　　从安装边界来看，该类调压装置安装时需要在阀前后预留足够的检修空间，尤其是侧面导阀组件的一侧，要预留出能拆换导阀、调整调压弹簧的操作空间，阀组上方不能布置其他遮挡管线，避免影响吊装检修作业；安装时要注意阀体上标注的流体方向箭头，不能反向安装，否则会导致调压功能失效，甚至出现阀瓣无法关闭造成管线超压的风险。装置的整体安装高度要结合现场操作平台的高度确定，保证顶部的调压操作部位、侧面的导阀调整部位都在操作人员站立可及的范围内，不需要额外搭设过高的操作平台。在实际工况应用中，这类调压装置常和前后切断阀、旁通阀、压力表组组成调压撬块，出厂前完成预组装与压力调试，现场只需要完成撬块进出口与主管线的对接即可投用，能大幅缩短现场安装调试的周期，也减少现场安装不当造成的调压精度偏差问题。针对气体、油品等不同介质的使用场景，设计时仅需要更换对应的密封垫片材质、膜片材质即可适配，不需要改动主体承压结构，这种模块化的设计思路也让产品的系列化拓展更加便捷，能覆盖更多不同工况的使用需求，减少重复设计的工作量。
