轨道式挤出机配套行星齿轮箱结构

在桌面级FDM熔融沉积成型设备的挤出端结构设计中，轨道式挤出方案凭借送料路径短、挤出响应快、耗材推送阻力小的优势，逐渐成为高精度打印场景的主流选型，而作为挤出端动力传递核心的行星齿轮箱，其结构合理性直接决定了送料精度、挤出推力以及长时间运行的稳定性。这款适配LDO-36STH17-1004AHG型号步进电机的行星齿轮箱，正是针对轨道式挤出机的安装空间、负载特性做了定向的结构优化，完全匹配轨道挤出的紧凑布局需求。

从实际应用场景来看，这类齿轮箱主要服务于近程挤出的3D打印轨道挤出器，安装在挤出器的动力输出端与送料齿轮之间，作用是将步进电机的高转速低扭矩输出，通过行星轮系的减速增扭转化为低转速大扭矩的送料动力，保证在打印柔性耗材、高填充耗材或者大流量高速打印时，送料齿轮能够提供足够的啮合力推送耗材，不会出现打滑、挤出不足或者堵头的问题。不同于常规的直连挤出结构，行星齿轮箱的减速比设置经过匹配计算，既能够放大电机输出扭矩，又不会因为减速比过大导致送料响应滞后，适配轨道式挤出器的快速进退料、高精度挤出控制要求。

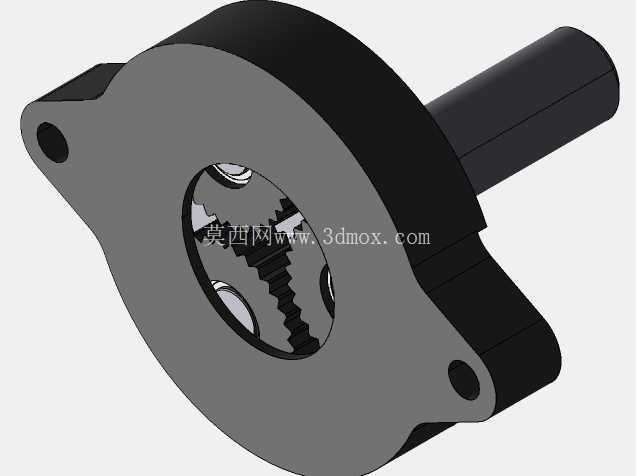

在功能特性设计上，这款齿轮箱采用了标准的行星轮系布局，太阳轮直接与电机输出轴配合，多个行星轮均匀分布在太阳轮与内齿圈之间，通过行星架输出动力到送料轮轴，这种结构的优势在于动力分流传递，每个行星轮承受的负载更小，传动过程中的背隙可以控制在极小范围内，保证送料的精度一致性。齿轮箱的壳体采用一体化的安装定位设计，直接与轨道挤出器的安装基座贴合，定位孔位与LDO系列36步进电机的安装尺寸完全匹配，不需要额外做转接件，能够直接完成装配。壳体上预留的送料通道与挤出器的耗材路径同轴，避免耗材在进入齿轮箱送料段时出现弯折阻力，保证耗材推送的顺畅度。

从设计思路层面考量，这款齿轮箱的开发完全围绕轨道挤出器的紧凑安装边界展开，轨道式挤出器本身需要在X轴导轨上做高速往复运动，整体重量越轻，运动惯量越小，打印过程中的振动就越小，定位精度也就越高，因此齿轮箱在保证结构强度的前提下，对壳体的非受力区域做了轻量化的壁厚优化，整体重量控制在满足安装强度的最低区间，不会给X轴运动带来额外的负载。同时齿轮箱的输出轴与送料轮的配合采用了D型轴定位结构，避免长时间正反转送料时出现轴与轮之间的打滑空转，保证进退料的动作响应与电机转动完全同步。内齿圈与壳体的配合采用过盈定位加周向防转结构，避免高负载下内齿圈跟转导致的传动失效，所有齿轮的啮合间隙经过反复调整，既保证传动顺畅无卡滞，又将回程间隙控制在满足3D打印送料精度要求的范围内。

在外形尺寸与安装边界上，这款齿轮箱的外轮廓完全适配36mm规格步进电机的安装尺寸，轴向长度经过压缩，不会因为加装齿轮箱导致挤出端整体长度过大，影响打印的最大成型高度。安装孔位采用标准的36电机孔距，与电机端面、挤出器基座的安装面完全贴合，输出轴的伸出长度刚好匹配送料齿轮的安装位置，不需要额外调整轴的配合长度。齿轮箱的耗材入口与出口保持同轴度公差在合理范围内，耗材穿过时不会与孔壁产生额外摩擦，送料阻力的波动控制在极小范围内，保证挤出流量的稳定性。在实际装配过程中，齿轮箱的所有配合面都做了公差匹配，装配后齿轮转动顺滑，没有卡顿或者异响，长时间连续运行下的温升也控制在合理区间，不会因为过热导致齿轮精度下降或者润滑失效。

针对轨道挤出的实际使用需求，这款齿轮箱的润滑结构也做了适配设计，齿轮啮合区域预留了润滑脂存储空间，装配时填充低温适用的润滑脂，能够在长时间的打印运行中保持齿轮啮合面的润滑，减少磨损，延长齿轮箱的使用寿命。输出端的密封结构能够避免润滑脂渗漏到送料通道内，污染打印耗材，同时也能阻挡打印过程中产生的少量耗材碎屑进入齿轮啮合区域，避免卡齿导致的送料故障。整体结构没有多余的突出结构，安装后不会和挤出器的其他部件比如散热风扇、加热块、喷嘴组件产生运动干涉，完全适配轨道式挤出器的紧凑布局。
