DIN标准可调式勾形活接扳手结构设计

在民用给排水、工业流体输送、化工管路铺设、暖通空调系统安装等现场作业场景中，针对DN25至DN100通径范围内的螺纹活接、圆螺母、锁紧环类带侧面槽孔的回转紧固件，普通开口扳手或活动扳手往往受限于作业空间、紧固件外形结构无法有效卡合施力，容易出现打滑、磨损紧固件棱角的问题，这类勾形活接扳手就是专门适配这类工况的专用手动工具。

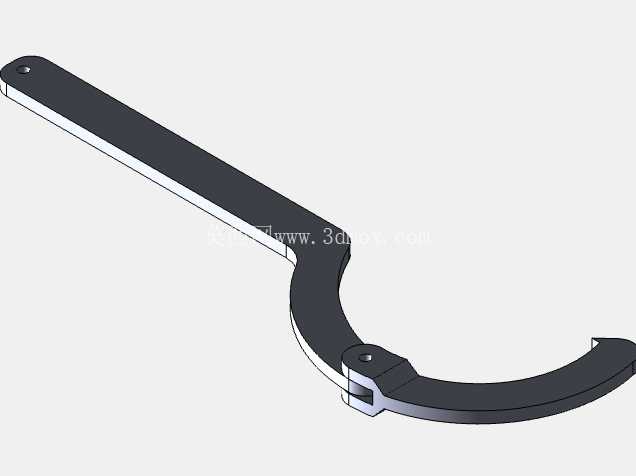

从实际作业的受力逻辑出发，这款扳手的整体结构采用长力臂加C型勾头的布局，长直手柄部分采用等截面扁平结构，截面厚度控制在8mm左右，宽度28mm，既保证了握持施力时的结构强度，又能在管路密集排布的狭窄间隙中顺利插入，不会因为手柄过厚被相邻管路或安装支架干涉。手柄末端做了小圆角过渡处理，避免长时间大力施力时硌伤手掌，靠近末端的位置预留了直径6mm的悬挂孔，方便作业现场将扳手挂在工具架或安全绳上，防止高空作业时工具坠落。

勾头部分是整个工具的核心功能区，C型开口的曲率半径覆盖DN25到DN100规格活接螺母的外径范围，活动卡销采用铰接式结构，通过销轴与勾头主体连接，卡销头部做了15度的倒角处理，能够快速对准活接螺母侧面的卡槽或圆孔，不需要反复调整角度就能完成卡合。铰接结构的阻尼经过合理设计，卡销在自然状态下不会随意晃动，作业时卡入卡槽后能自动贴合受力面，施力过程中不会出现脱槽的情况，同时在需要切换不同规格紧固件时，只需要轻轻拨动卡销就能调整卡合位置，不需要额外的锁紧或解锁操作，适配现场快速作业的需求。

设计过程中重点校核了两个关键受力位置的强度，一是手柄与勾头的过渡圆弧处，这个位置是施力时应力集中最明显的区域，采用了R12的大圆弧过渡，避免直角转折带来的应力集中问题，同时在过渡区的背面做了局部加厚处理，保证在施加最大200N·m扭矩时不会出现塑性变形；二是活动卡销与销轴的配合位置，卡销采用局部淬火处理，表面硬度达到HRC42-48，既保证了表面耐磨性能，又不会因为整体过硬导致受冲击时脆断，销轴与安装孔之间采用小间隙配合，间隙量控制在0.05mm以内，既保证卡销转动灵活，又不会因为间隙过大导致卡合时出现旷量，磨损紧固件卡槽。

从安装边界和作业适配性来看，这款扳手的C型开口深度为35mm，能够完全包覆DN100规格活接螺母的侧壁厚度，作业时勾头不会因为深度不足从螺母侧面滑脱，整体长度控制在320mm，按照普通人手的施力能力，单手操作就能输出足够的扭矩完成DN50以下规格活接的紧固与拆卸，双手操作时可以满足DN100规格活接的拧紧力矩要求，不需要额外加接延长杆，避免因为力矩过大导致活接螺纹变形或扳手断裂。在管路并排安装的场景下，扳手的勾头外侧做了平面处理，相邻管路中心距只要大于60mm，就能顺利将勾头卡入目标活接位置，不会被相邻管路阻挡。

不同于固定式勾扳手只能适配单一规格螺母的局限，这款活接结构的设计可以覆盖DN25到DN100共8个常用通径的活接紧固件，现场作业时不需要携带多把不同规格的勾扳手，有效减少工具负重。手柄表面采用哑光喷砂处理，不会因为手汗或沾附油污出现打滑的情况，整体结构没有多余的零部件，日常维护只需要定期给铰接销轴位置滴少量润滑油，就能保证卡销转动灵活，长期使用也不会出现卡滞问题。在实际管路维护作业中，针对需要频繁拆卸的活接位置，这款扳手的卡销头部不会像普通勾扳手那样因为长期磨损出现勾头变钝的问题，铰接结构可以让卡销始终以最佳角度贴合卡槽受力，有效延长工具的使用寿命，同时减少对紧固件表面的损伤，避免因为紧固件棱角磨损导致后续无法拆卸的问题。
