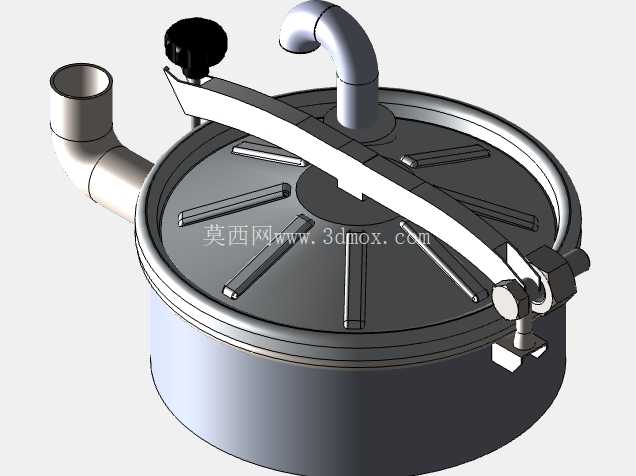

Q400带风管快开式压力容器检修人孔结构

　　在承压罐体、常压储槽、化工反应容器以及需要定期进入内部开展清理、检修、部件更换作业的工业设备上，人孔是必不可少的结构部件，这款公称直径400mm的带风管人孔，主要适配需要在人孔位置集成通气、排气或者外接工艺小管路的罐体场景，相比常规无接管的人孔结构，省去了在人孔盖或者罐体筒壁额外开孔焊接接管的工序，能有效减少罐体上的密封焊缝数量，降低泄漏风险点。

　　从结构设计来看，这款人孔采用了横担式快开锁紧结构，区别于传统的多螺栓圆周压紧人孔，不需要逐个拆卸一圈螺栓即可开启人孔盖，操作时只需松开端部的锁紧旋钮，转动压杆即可解除对人孔盖的压紧，单人即可完成开启操作，大幅缩短了检修作业前的准备时间，适合需要频繁开启人孔开展作业的工况。人孔盖与筒体法兰的密封面采用平面密封结构，配合密封垫片可以满足常压或者低压工况的密封要求，压杆的铰接支座焊接在筒体法兰侧部，结构受力路径清晰，锁紧时压杆的压紧力均匀作用在人孔盖的中心区域，配合盖体背部的加强筋结构，避免人孔盖受压变形导致密封失效。

　　集成在人孔盖上的弯管接管，采用90°弯头结构，管口朝向侧方，可根据实际安装需求对接通风软管、排气管道或者小型工艺管路，接管与盖体采用焊接连接，焊缝位置做了圆滑过渡处理，减少应力集中，同时盖体上的接管开孔位置做了局部加厚补强，避免开孔削弱盖体的结构强度。人孔筒体部分采用卷制焊接结构，端部法兰采用车削加工保证密封面的平面度，法兰上的定位结构可以保证人孔盖闭合时的位置精度，避免错位导致的密封不严。

　　从安装边界来看，这款人孔的筒体高度可以根据罐体的壁厚、保温层厚度做适配调整，焊接安装时需要保证筒体法兰端面与罐体筒壁的垂直度，避免压杆锁紧时出现偏载。人孔开启时盖体沿铰接轴翻转，需要预留足够的侧向操作空间，压杆端部的锁紧旋钮采用防滑手拧结构，不需要额外工具即可完成锁紧与松开操作，旋钮下方设置有防松垫片，避免设备运行过程中振动导致锁紧松脱。人孔盖背部的放射状加强筋，在保证盖体刚度的前提下尽可能降低了盖体的整体重量，减少开启时的操作力，同时加强筋的排布避开了接管位置，不会对管路连接造成干涉。

　　在实际应用中，这类带风管的人孔常被用在粮油加工储料罐、环保水处理罐体、小型化工反应槽、食品酿造发酵罐等设备上，既可以作为人员进出的检修通道，集成的风管可以在检修作业时接入强制通风设备，保障罐内作业时的空气流通，也可以在正常生产过程中作为排气、补压或者微量物料的进出通道，实现一个开孔满足多种功能需求，减少罐体整体的开孔数量，提升罐体的结构完整性。设计过程中需要重点核算压杆的锁紧力、铰接轴的剪切强度、盖体的受压变形量，确保在工作压力下密封面的比压满足垫片的密封要求，同时要考虑人孔开启后的限位，避免盖体翻转角度过大与周边管线、结构发生碰撞，弯管的朝向也可以根据现场的管路排布方向在安装时调整焊接角度，适配不同的安装场景。
