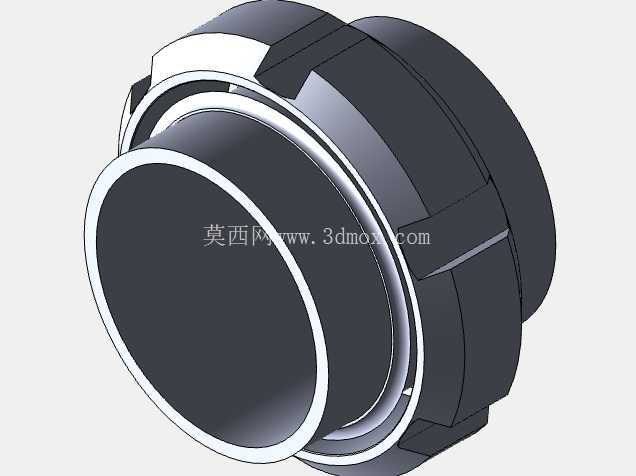

2英寸DN50拉科尔管道连接接头结构

　　在工业流体输送管路系统的搭建与改造作业中，管路接头是决定管线密封可靠性、拆装便捷性的核心基础部件，2英寸DN50规格的拉科尔接头，是公称通径50mm管路场景中应用频次极高的快装式连接构件，广泛适配给排水、轻工流体输送、常规化工介质输送、市政管线配套等多个场景的管路对接需求。这类接头的核心作用，是实现同通径金属管路、复合管路之间的快速对接与密封，相比传统的法兰连接、焊接连接方式，拉科尔接头不需要在管端焊接法兰盘，也不需要现场施焊作业，仅通过接头自身的锁紧结构即可完成管路的固定与密封，能大幅缩短现场管线安装的作业周期，同时也方便后续管线的拆解维护、局部管路更换作业。从结构设计逻辑来看，这款DN50拉科尔接头采用了三段式组合结构，包含主体插接段、锁紧压合段以及密封嵌装槽三个核心功能区域。主体插接段的内径严格匹配DN50管路的通径要求，内壁做了平滑过渡处理，避免介质流经接头位置时出现流道突变造成的压损增大、紊流冲刷等问题，插接段的外壁设置了定位止口，安装时可直接与插入的管端形成轴向定位，保证管路插入深度符合设计要求，避免出现插入不到位导致的密封失效、管路脱落等故障。锁紧压合段采用了多棱边的外置结构设计，这种结构并非为了外观造型，而是考虑到现场安装时，作业人员可以使用普通管钳工具对接头进行锁紧操作，多棱边的结构能有效增大工具与接头外壁的摩擦力，避免锁紧过程中出现打滑问题，同时压合段的内部设置了楔形压紧面，当接头旋紧时，楔形面会均匀挤压内置的密封环，让密封环产生均匀的径向形变，紧密贴合在插入的管路外壁上，实现径向密封，这种密封结构相比传统的端面密封，对管路端面的平整度要求更低，即使现场切割的管端存在轻微的不平整，也能通过径向挤压的密封形式保证密封效果，降低现场施工的精度要求。密封嵌装槽的尺寸设计经过了反复校核，槽体的宽度、深度都匹配对应规格的橡胶密封环，槽体边缘做了圆角过渡处理，避免安装密封环时出现割伤密封件的问题，同时槽体的位置设置在锁紧压合段的内侧，当接头处于锁紧状态时，密封环完全处于槽体与管壁形成的封闭空间内，不会直接接触管路内的输送介质，能有效减少介质对密封件的腐蚀、冲刷，延长密封件的使用寿命。从安装边界尺寸来看，这款接头的整体轴向长度控制在合理范围内，不会因为加装接头造成管线轴向尺寸的过多增加，适配现场狭小空间内的管路安装需求，接头的最大外径尺寸也充分考虑了管路排布的间距要求，多根并行排布的DN50管路使用该接头时，不会出现相邻接头干涉的问题。在实际工程应用中，这类拉科尔接头常被用于临时管线的快速铺设、老旧管线的抢修作业、设备进出口的管路连接等场景，比如在厂区临时供水线路搭建时，不需要携带焊接设备，仅需要管钳即可完成管路的对接作业，能大幅提升应急作业的效率；在老旧管线的漏点抢修中，只需要切除漏点位置的管段，使用两个该规格的拉科尔接头搭配一段短管即可完成修复，不需要对整段管线进行更换，降低抢修的材料成本与时间成本。设计这类接头的三维结构时，需要重点关注几个核心尺寸的公差匹配：首先是插接段的内径公差，需要保证与标准DN50管路的外径形成合理的间隙配合，间隙过大会造成密封环挤压量不足出现泄漏，间隙过小则会导致管路插入困难，影响现场安装效率；其次是楔形压紧面的角度设计，角度过大会造成锁紧力不足，管路受压时容易出现脱落，角度过小则会导致锁紧力矩过大，安装时需要施加过大的力，甚至会造成接头结构的损坏；另外还要考虑接头自身的结构强度，在满足通径要求的前提下，合理设置各段的壁厚，保证接头能承受对应管路的额定工作压力，不会出现承压破裂的问题。这款接头的外形采用了对称式的结构设计，两端的连接结构完全一致，安装时不需要区分方向，能降低现场安装的出错概率，外置的锁紧棱边均匀分布在接头的圆周方向，不管从哪个角度都可以使用工具进行锁紧操作，适配现场复杂的安装作业环境。
