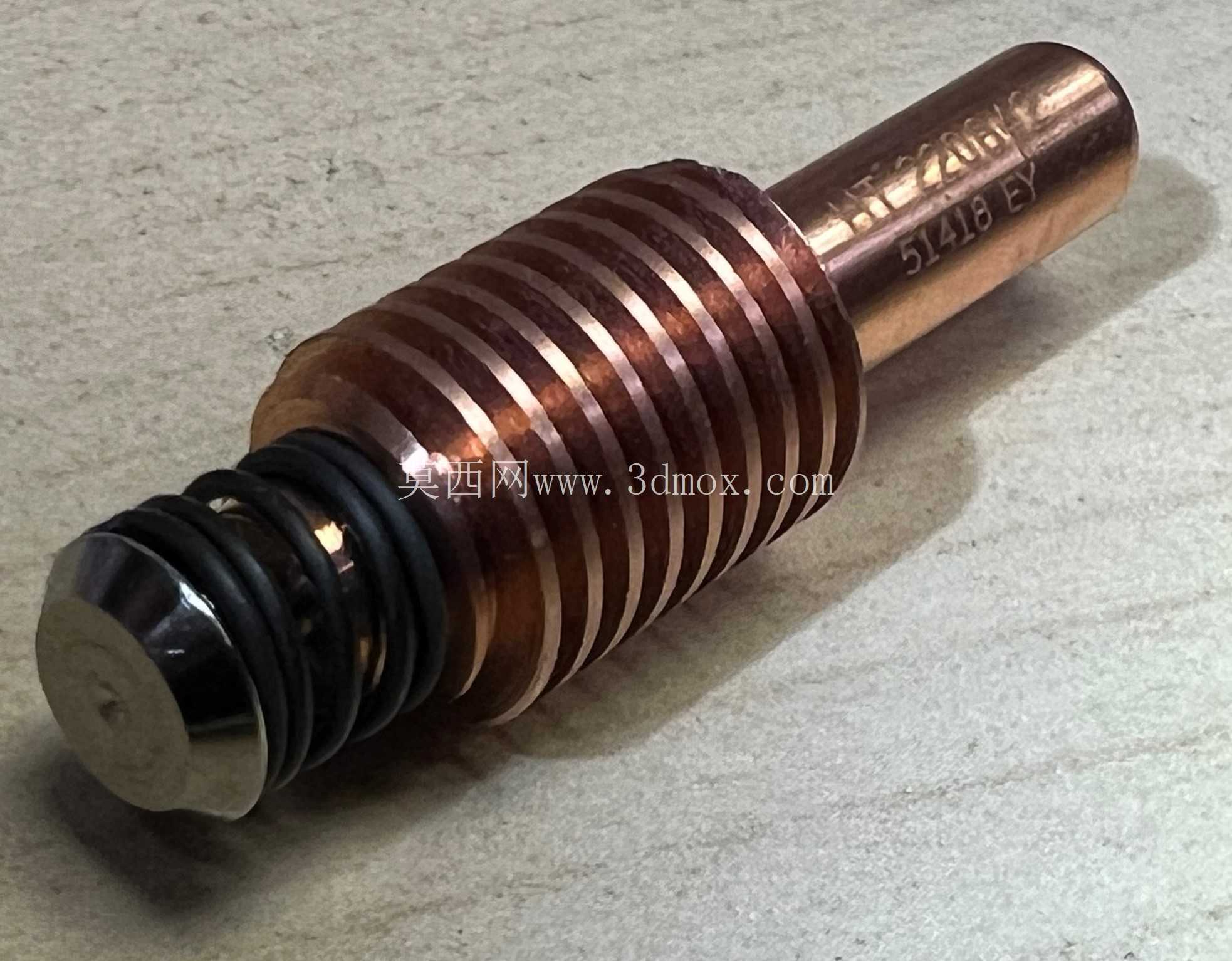

在金属热切割加工场景里,等离子切割是中薄板材下料、坡口加工的核心工艺之一,不管是碳钢、不锈钢还是铝合金板材的批量切割,或是异形构件的现场修配,等离子炬的电极都是直接决定切割质量、耗材寿命的核心易损件。这款适配Hypertherm 220842规格的等离子炬电极,从结构设计到尺寸匹配都完全贴合手持与机用等离子割炬的安装要求,建模时还原了实际耗材的全部装配细节。
从实际使用场景来看,这类电极主要安装在等离子割炬的炬体前端,工作时配合喷嘴形成压缩电弧,通过高频引弧将电极前端的发射体激发,形成高温等离子弧熔化被切割金属,同时借助高压气流吹走熔渣完成切割作业。日常作业中,电极的损耗速度直接和切割电流、气体纯度、操作规范挂钩,所以结构设计上的细节会直接影响耗材的使用寿命。

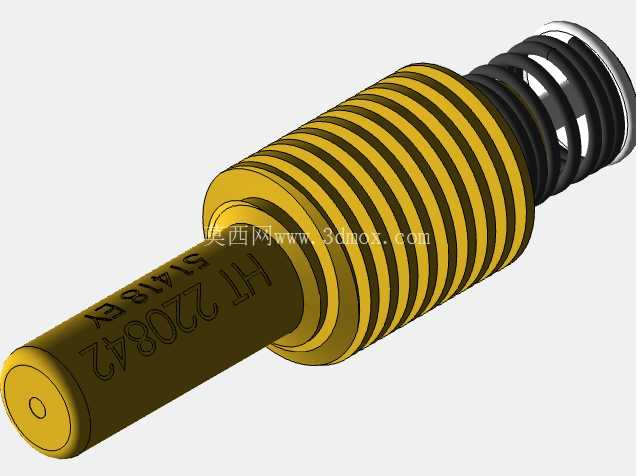

这款电极的主体采用导电性能优异的铜合金材质,外部加工有连续的细牙外螺纹,这部分螺纹是和割炬内部的电极座配合的安装结构,螺纹的公差控制直接决定电极安装后的同轴度——如果同轴度偏差超过0.1mm,就会导致电弧偏吹,切割面出现斜口、挂渣严重的问题,甚至会快速烧损喷嘴。建模时还原了螺纹的完整牙型,没有采用简化的贴图示意,方便后续做割炬整体装配的干涉检查,也能直接用于耗材的逆向测绘加工。

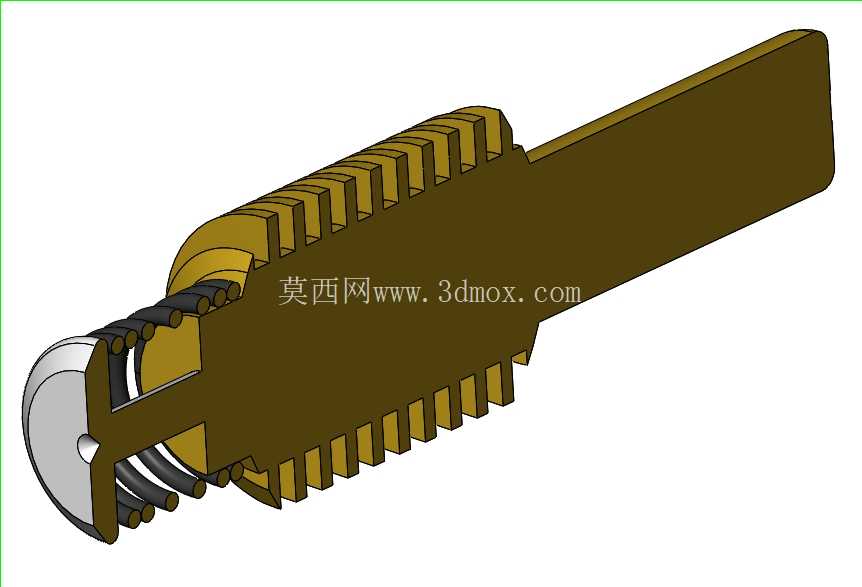

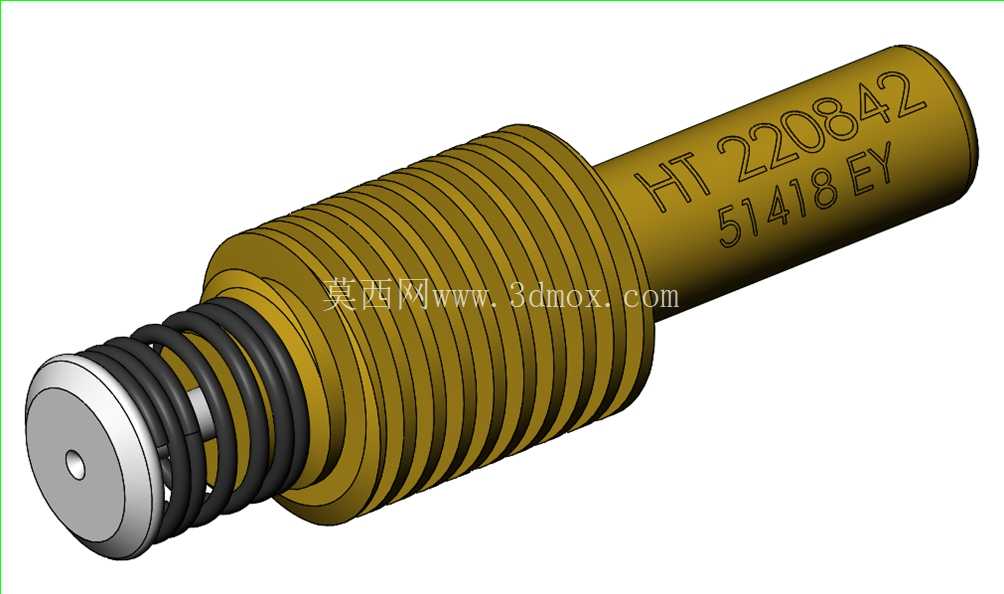

电极前端嵌套有铪质发射体,这部分是引弧和电弧附着的核心区域,建模时做了精准的沉孔嵌套结构,还原了实际生产中过盈压装的装配关系,发射体端面和铜基体端面的平面度控制在0.02mm以内,避免引弧时出现电流分布不均的问题。电极尾部设计有弹簧预紧结构,这部分黑色的螺旋弹簧在装配后会给电极提供持续的轴向预紧力,保证电极和割炬内部的导电座始终紧密贴合,避免大电流切割时因为接触电阻过大出现发热烧蚀的问题,弹簧的线径、节距、自由长度都按照实际耗材的参数建模,压缩行程匹配割炬内部的气路开关触发距离,不会出现预紧力过大导致电极无法回位、或是预紧力不足导致接触不良的问题。

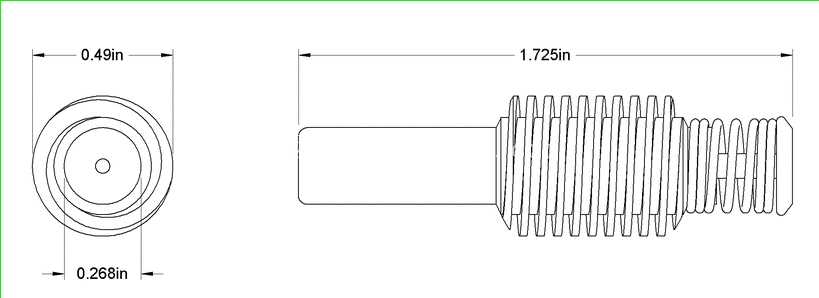

从安装边界来看,电极的整体长度、最大外径都严格匹配对应型号割炬的内腔尺寸,螺纹段的长度刚好满足拧入电极座后的伸出量要求,不会因为伸出过长导致和喷嘴之间的距离偏差,影响电弧压缩效果;也不会因为拧入过深导致气路流通截面变小,切割气压不足。电极尾部的光轴段和割炬内部的导向孔配合,导向间隙控制在0.05mm以内,保证电极在轴向移动时不会出现卡滞,引弧时的抬枪动作顺畅。

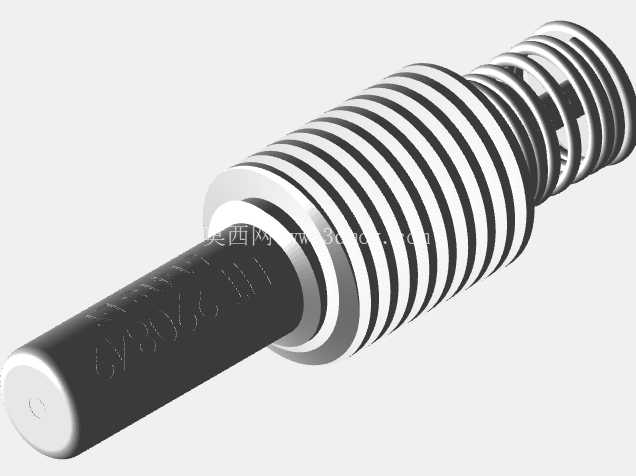

在结构设计思路上,这款电极没有多余的冗余结构,铜基体的外圆做了多道环形散热槽,也就是模型上呈现的多道环形凸起结构,这些槽道一方面可以增加和冷却气流的接触面积,带走大电流工作时产生的热量,降低电极的工作温度,延长使用寿命;另一方面也可以在拧入电极座时增加摩擦力,方便更换时徒手拧紧,不需要额外的工具。电极前端的端面做了微小的倒角处理,避免安装时刮伤喷嘴的内孔密封面,保证气室的密封性,防止因为漏气导致等离子弧压力不足。

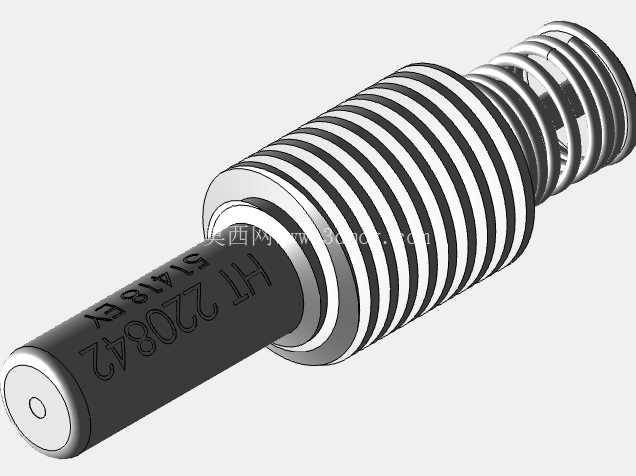

对于结构设计从业者来说,这个模型可以直接用于等离子割炬的整体装配设计,核对易损件的安装空间,也可以作为耗材国产化逆向设计的参考基准,所有的配合尺寸都按照实际加工公差建模,不需要额外调整就能直接用于工程图导出。对于设备选型人员来说,可以通过模型直观核对电极和现有割炬的匹配度,避免采购的耗材因为尺寸不符无法安装。建模时还原了电极表面的标识刻印细节,方便和实物做对应核对,也能用于装配演示的动画制作,清晰展示电极在割炬内部的安装位置和配合关系。
实际切割作业中,这类电极的使用寿命通常和切割电流成反比,在额定电流下持续切割时,电极的发射体烧蚀深度超过1.5mm就需要更换,否则会出现引弧困难、电弧不稳的问题,模型上的发射体突出量也按照全新电极的尺寸设计,方便做磨损量的对比参考。弹簧的刚度参数也匹配实际使用要求,在高温工作环境下不会出现弹力衰减过快的问题,保证整个耗材生命周期内的接触可靠性。
