带拉环快卸式不锈钢定位销轴结构

在工装夹具快换、航空地面保障设备、特种车辆附件挂载、工业生产线模块化治具切换这类需要频繁拆装定位的场景里，快卸定位销的可靠性直接决定了作业效率与装夹精度，这款带拉环的快释定位销就是针对这类高频拆装需求开发的定位连接件。从实际使用场景来看，这类定位销常被用在需要快速实现两个构件定位锁紧、又不需要额外工具拆装的位置，比如焊接工装的快速定位模块、检测治具的可换定位端、户外作业设备的附件快装接口，相比传统需要拧动螺母或者插开口销的固定销轴，它能在几秒内完成插拔操作，大幅减少拆装环节的辅助时间。

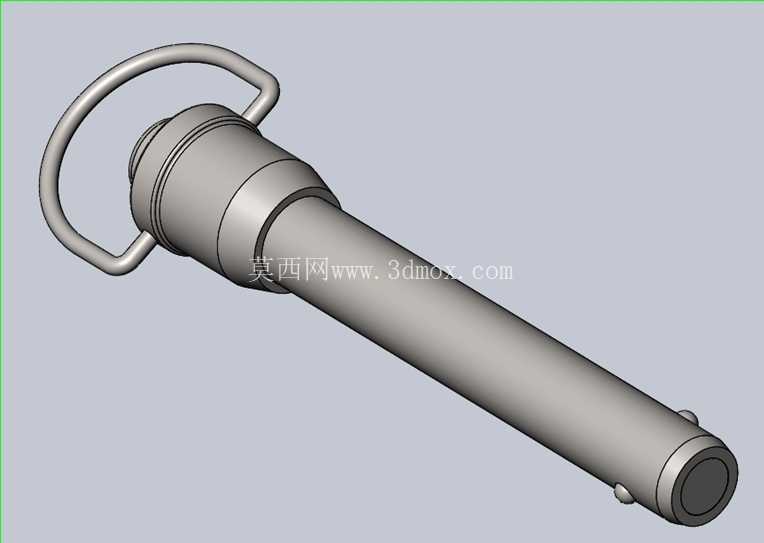

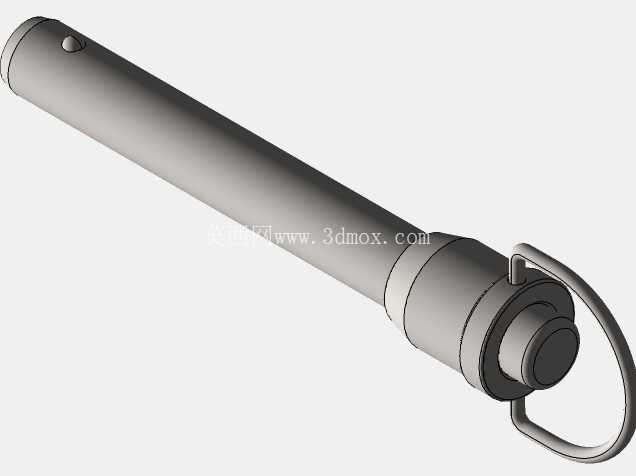

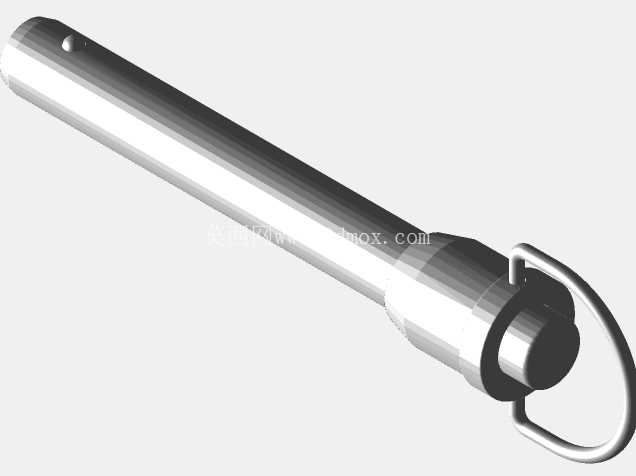

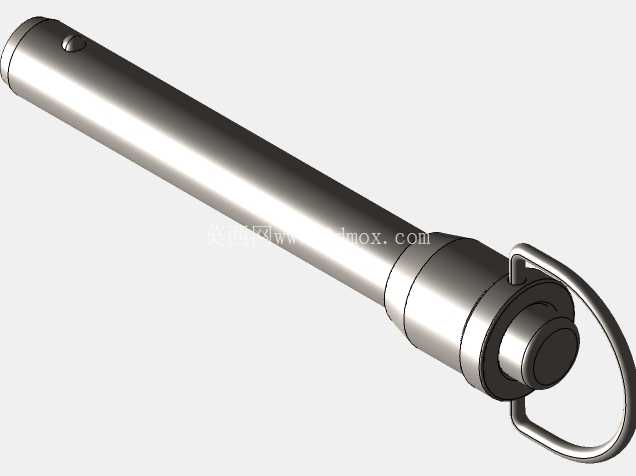

这款定位销的头部集成了拉环式操作结构，拉环采用弯折成型的金属环结构，和销体头部的锁紧机构联动，当向外拉动拉环时，销体末端的锁紧钢珠会回缩到销体内部，此时销体可以顺畅穿过对应的安装孔；松开拉环后，内部的复位弹簧会推动锁紧结构复位，钢珠从销体侧壁的孔位弹出，卡在安装件的背面，实现轴向的限位锁止，不需要额外的锁紧件就能防止销体从安装孔中脱出，避免作业过程中销体脱落引发的定位失效或者安全隐患。

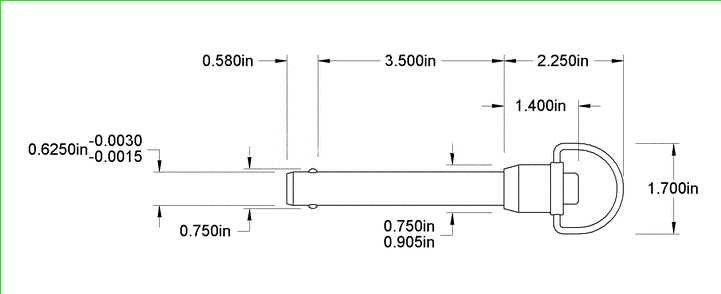

从尺寸边界来看，这款定位销的公称直径为5/8英寸，实际加工尺寸控制在0.6250英寸到0.6235英寸之间，属于负公差设计，这个公差范围是经过实际装配验证的——如果销体直径偏大，在频繁插拔后容易和安装孔出现卡滞，尤其是在有少量粉尘、切削液残留的工业现场，过盈的配合会大幅提升插拔阻力；如果直径偏小，又会导致定位间隙过大，影响两个装配件的定位精度，这个公差区间刚好能在保证定位精度的前提下，兼顾插拔的顺畅性。销体的有效工作长度为3.5英寸，也就是从头部定位端面到末端锁紧钢珠位置的距离，这个长度决定了它能够适配的被连接件总厚度，选型时需要确保被连接件的叠层总厚度不超过这个有效长度，否则钢珠无法完全弹出实现锁紧。这里需要特别注意的是，因为销体直径的公差设计，它无法装入公称直径0.625英寸的吊环螺栓内孔，这点在做配套选型时需要提前核对尺寸，避免出现装配干涉。

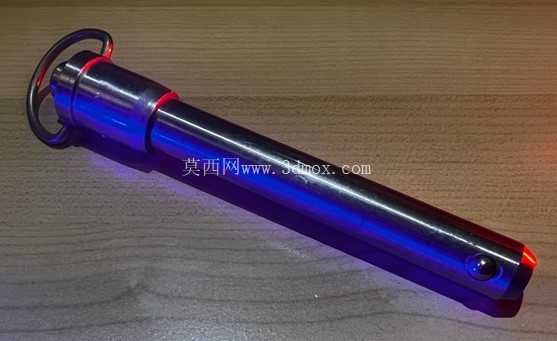

材质上选用不锈钢作为基材，是考虑到这类快卸销很多时候会用在户外设备、有腐蚀性切削液的加工场景或者需要频繁清洁的食品医药工装场景，不锈钢材质的防锈能力可以保证销体在长期使用后不会因为锈蚀出现锁紧机构卡滞，也不会因为锈渍污染被连接的工件。销体的表面做了光滑的精加工处理，表面粗糙度控制在适合滑动配合的区间，既减少插拔时的摩擦阻力，也能降低长期插拔带来的磨损，延长使用寿命。

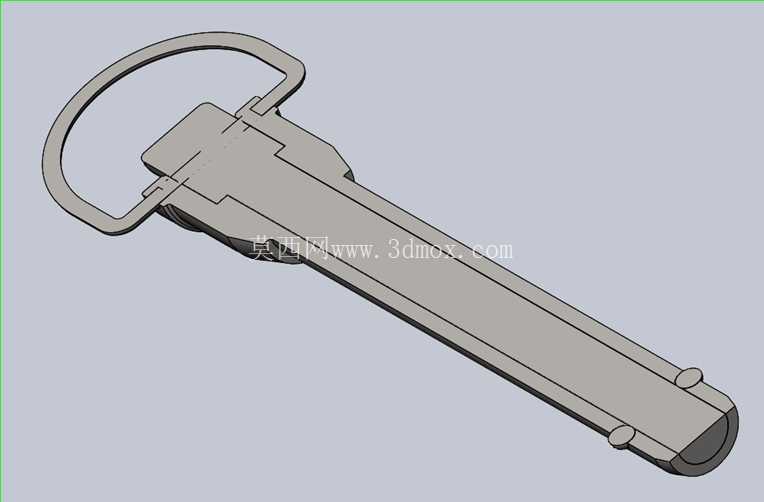

从设计思路上看，这款定位销没有采用复杂的外置锁紧结构，所有的锁紧、复位机构都集成在销体内部，拉环同时作为操作件和挂接点，在不需要拆装的时候，拉环可以作为绑缚防丢绳的连接点，避免销体在拆装过程中掉落遗失，尤其是在高空作业或者设备内部的拆装场景，销体脱落不仅会找件麻烦，还可能掉入设备内部引发故障。销体末端做了倒角导向设计，在插入安装孔的时候，不需要完全对齐孔位就能顺着倒角滑入，降低对位的难度，适合在视线受限的作业位置操作。

在实际选型应用时，除了核对销体直径和有效长度之外，还要注意安装孔的加工公差，通常这类快卸销适配的安装孔公差建议控制在H7到H9之间，孔壁不能有过大的毛刺或者台阶，否则会影响钢珠的弹出锁紧，也会加速销体表面的磨损。如果是用在有振动的设备场景，还要确认锁紧机构的弹簧预紧力足够，避免在持续振动下出现钢珠回缩、销体意外脱出的情况，这款销的弹簧预紧力是按照常规工业振动场景设计的，能满足大部分工装、设备的使用需求。另外，在做三维建模配套设计的时候，要注意预留出拉环的操作空间，拉环拉起时需要的活动空间不能被其他构件遮挡，否则会导致操作时无法顺利拉环解锁，这点在做紧凑结构设计时很容易被忽略，很多设计师在选型时只核对销体本身的安装尺寸，忘记预留操作空间，最后做出来的工装需要额外挖避让槽，反而影响结构强度。
