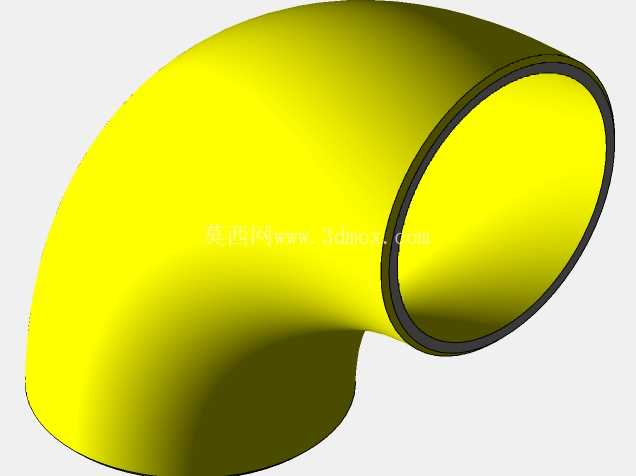

水箱溢流排水用90度弯管结构设计

在民用供水、工业循环水系统、暖通储水设备的配套管路设计中，溢流与排水管路的衔接合理性直接决定储水单元的运行稳定性，不少现场安装故障都源于管路转弯处的流道设计缺陷、接口匹配度不足，或是安装边界预留不当导致的装配干涉。这款90度弯管结构，正是针对水箱溢流、排水接口的衔接需求开发的专用管路部件，可直接对接水箱侧壁的预留接口，完成溢流、排水路径的90度转向，将水箱内溢出的余水、检修排放的存水顺畅导向排水主管网。

从实际应用场景来看，这类弯管常配套在生活供水水箱、中央空调循环水补水箱、小型工业工艺储水箱、商用净水设备储水单元的溢流口与排污口位置：当水箱进水控制阀故障导致液位持续上升超过安全阈值时，溢流管路需要快速将多余水体导出，避免水箱溢水浸泡周边设备；在水箱定期检修、水质更换时，排水管路则需要将箱内存水完全排空，为检修作业提供干燥的操作空间。不同于普通给排水管路用的标准弯头，这款弯管在设计时充分考虑了水箱接口的安装特性，进水端采用与水箱壁面贴合的接口结构，安装后可与水箱侧壁形成可靠密封，避免接口处出现渗水、漏水问题。

设计过程中首先围绕流体通过性能做了流道优化，弯管的转弯段采用大曲率圆弧过渡，没有采用直角弯折结构，可大幅降低水体转弯时的局部阻力系数，减少溢流过程中的水流噪音，同时避免排水时携带的杂质在转弯处沉积堵塞；弯管内壁做了顺滑过渡处理，没有突兀的台阶或棱角，水流通过时不会产生明显的紊流，即使在大流量溢流工况下，也能保持稳定的排水效率，不会因为流道阻力过大导致溢流不及时，出现水箱漫水问题。弯管的壁厚设计兼顾了结构强度与材料成本，采用均匀壁厚设计，既可以承受日常排水时的水流冲击，也能适配常用的PVC、PPR或是金属管路的粘接、热熔、卡箍连接工艺，现场安装时不需要额外做坡口处理，可直接与同管径的排水管路对接。

从安装边界来看，这款弯管的两个接口端面保持严格的垂直公差，安装后出水端可保持水平或垂直朝向，方便现场管路排布；弯管的转弯半径经过精准核算，安装后不会与水箱侧壁的加强筋、周边的固定支架、其他配套管路产生干涉，在有限的安装空间内即可完成装配，不需要额外调整周边其他部件的位置。接口的尺寸公差控制在管路连接的标准范围内，与常规给排水管材对接时，配合密封胶圈或是粘接剂即可达到可靠的密封效果，不需要现场额外做扩口、修边处理，可有效降低现场安装的作业时长。

在功能特性上，这款弯管同时兼顾溢流与排水的双重使用需求：溢流工况下，水流从水箱侧壁接口进入弯管，经过90度转向后顺畅排入下游管路，不会出现水流喷溅的问题；排水工况下，即使水体中携带少量水箱沉积的锈渣、杂质，顺滑的流道也能让杂质顺利通过，不会在弯管内部造成淤积堵塞。弯管的外表面没有多余的凸起结构，后期做管路保温、防护处理时，保温材料可紧密贴合在弯管外壁，不会出现空隙导致冬季冻裂问题。针对不同材质的水箱配套需求，这款弯管的结构可适配塑料、金属等多种材质的加工工艺，不需要修改核心流道结构即可快速切换生产工艺，满足不同应用场景的成本、耐温、耐压需求。
