工业管路配套钢支架夹具集成装置

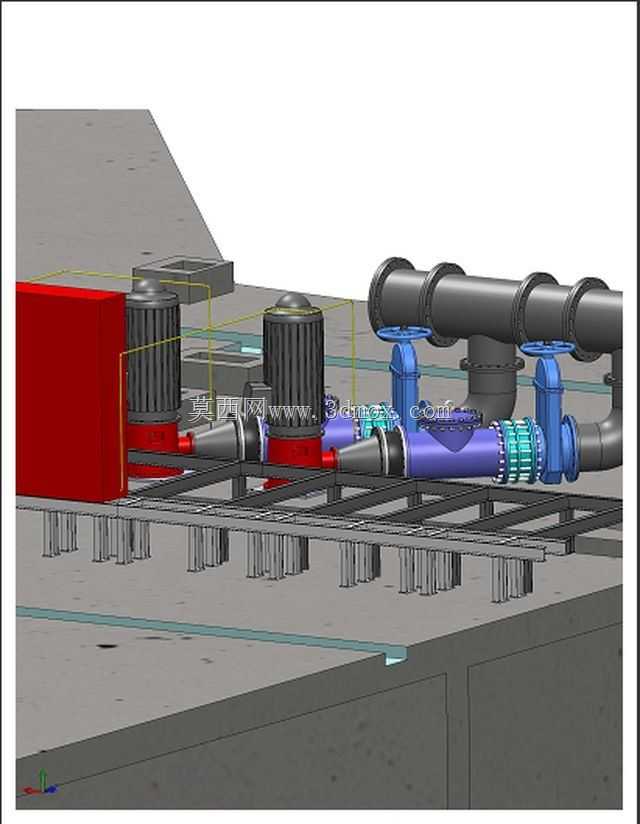

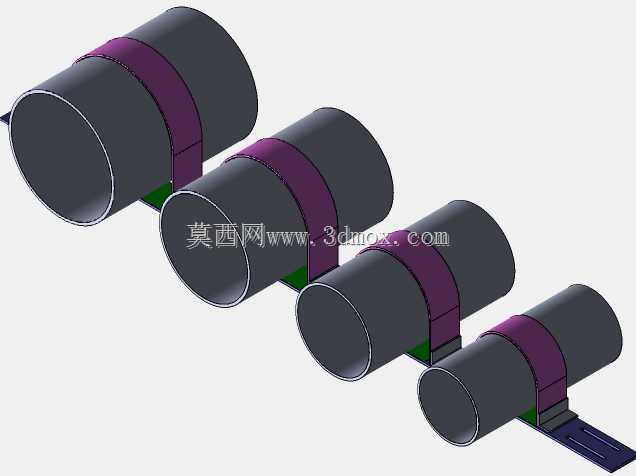

　　这套集成装置主要面向厂区工艺流体输送场景，常见于化工、市政供水、能源输送类项目的室外管廊或车间内管路布设环节，核心作用是为管路上串接的减压阀、控制阀组提供稳定的安装支撑，同时配套的夹具可实现管路与阀组连接段的快速定位、固定，避免管路运行过程中因流体压力波动、水锤效应产生的位移拉扯密封面，降低长期运行后的泄漏风险。从结构设计逻辑来看，装置的支撑部分采用型钢焊接框架结构，底部预留了与混凝土基础预埋板匹配的安装孔位，框架的横梁高度经过适配计算，刚好匹配对应通径管路的中心标高，不需要现场额外切割垫高架体，减少现场安装的动火作业量；架体上的阀组安装位做了定位凸台设计，安装时只需将阀组底座的凹槽对准凸台落位，即可保证阀组进出口与两侧管路的同轴度，省去反复调整对中的工序。配套的夹具采用分体式抱箍结构，夹持面做了防滑齿纹处理，可适配不同壁厚的金属管道，夹具与支架之间通过可调螺栓连接，允许在水平方向有±15mm的调整余量，用来抵消管路预制过程中产生的长度累积误差，避免强行组对产生的装配应力传递到阀组壳体上。从安装边界来看，整套装置的占地宽度适配常规1.2m宽的管廊支墩，架体底部的安装孔距匹配通用预埋板的螺栓间距，不需要额外定制基础预埋件；架体顶部的阀组操作位预留了足够的扳手操作空间，日常维护时不需要拆除周边管路即可完成阀杆密封件更换、压力整定操作。

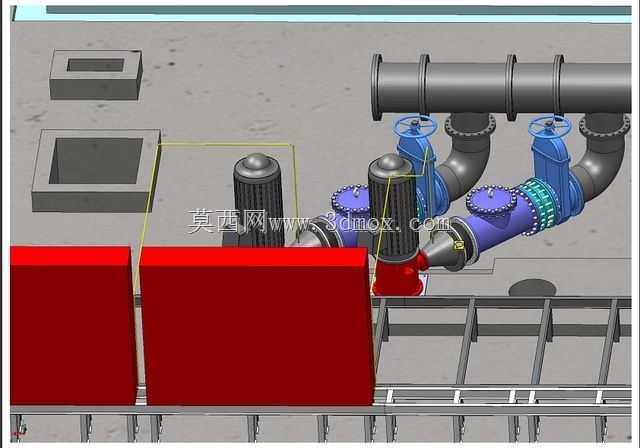

　　装置旁预留的方形混凝土凹槽是为后续加装管路排污阀、压力检测仪表预留的安装位，架体上的红色防护挡板是为了避免阀组运行过程中意外泄漏的流体直接喷溅到巡检通道上，挡板采用快拆式固定结构，检修时只需松开两侧的固定螺栓即可整体取下，不会遮挡阀组的操作空间。在管路系统的整体布局中，这套支撑夹具装置处于减压阀组的核心承载位置，既要承受阀组自身的重量，还要承担管路热胀冷缩产生的轴向推力，因此架体的型钢选型经过载荷校核，在满管流体重量叠加1.5倍水锤冲击力的工况下，架体的形变量控制在0.2mm以内，不会影响阀组的密封性能。

　　两侧的管路弯头处也做了对应的支撑延伸设计，避免弯头部位的应力集中传递到阀组连接法兰处，夹具的抱紧力经过计算设定，既不会夹伤管道外壁的防腐层，又能提供足够的摩擦力限制管路的轴向窜动。实际应用中，这类集成支撑装置可以大幅减少现场安装的工作量，传统的阀组安装需要现场测量、切割型钢、焊接支架、调整对中，整套工序下来至少需要两个工人配合一整天才能完成，采用预制好的这套支架夹具集成装置，现场只需完成基础固定、管路对接两道工序，三个小时内即可完成整套阀组的安装，而且装配精度远高于现场焊接的支架，能有效延长阀组的密封件使用寿命，减少后期的维护频次。

　　架体的表面做了镀锌防腐处理，适配室外露天安装的防腐要求，不需要现场额外做防腐涂装，螺栓连接件全部采用不锈钢材质，避免长期运行后锈蚀导致拆卸困难。在设计过程中，还充分考虑了巡检操作的便利性，阀组的手轮位置距离巡检平台的高度刚好在1.2m左右，符合人体工程学操作高度，不需要额外搭设操作平台即可完成阀门的开关操作、压力调整作业。架体侧面预留了仪表线缆的走线槽位，后续加装压力变送器、流量传感器时，线缆可以直接沿走线槽布设，不需要额外架设穿线管，整体布局整洁规整，也方便后期的线路检修排查。
