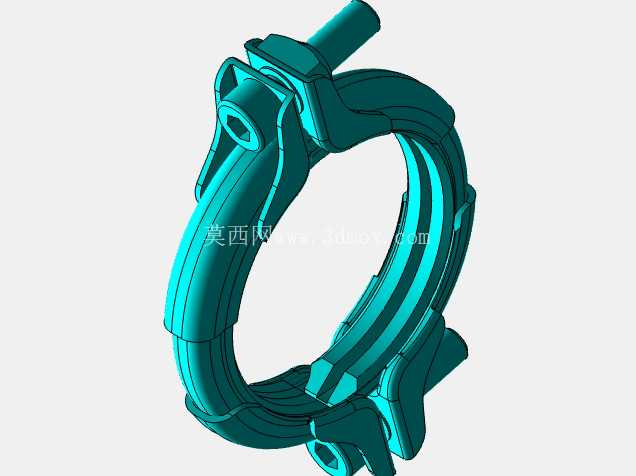

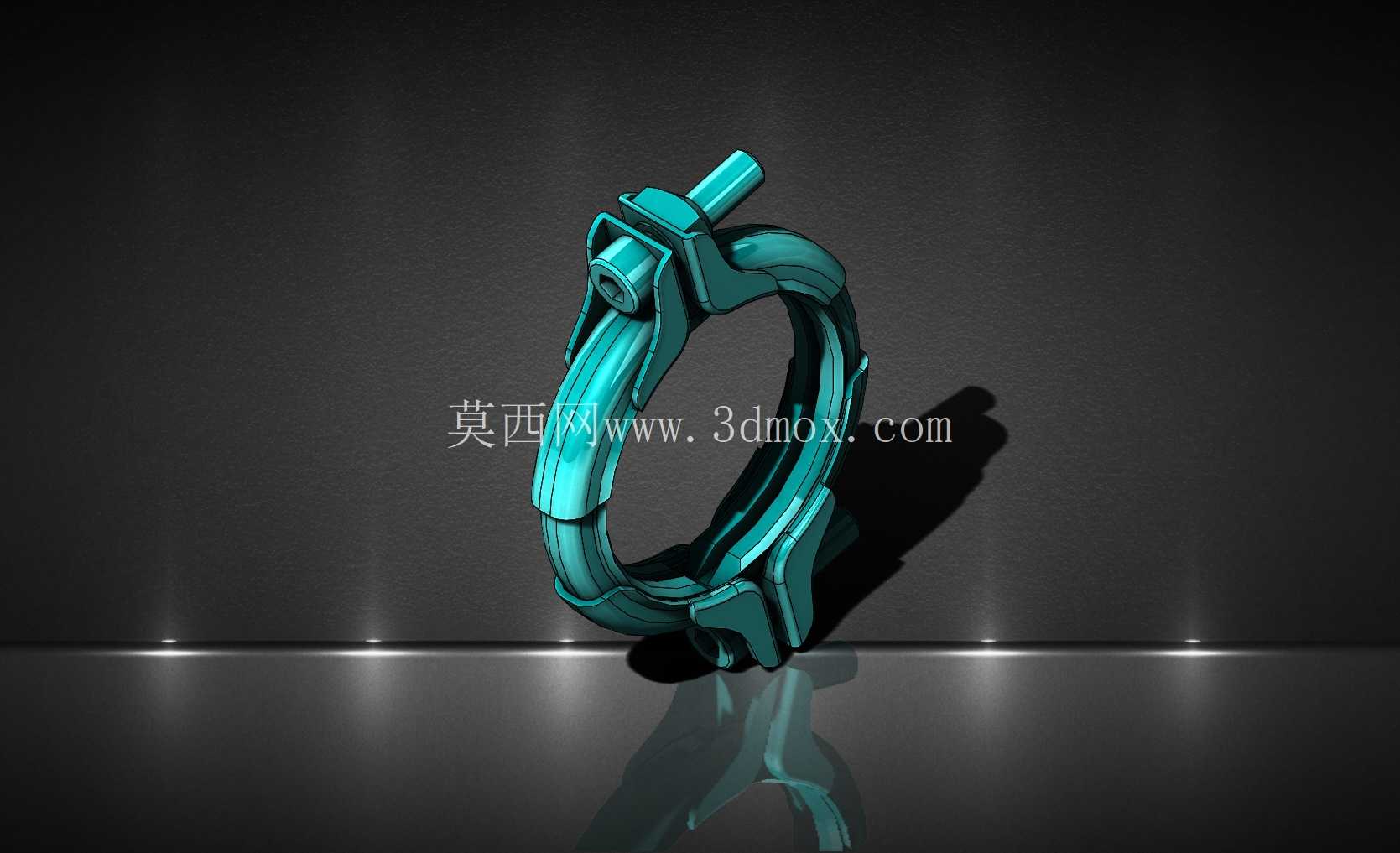

雅各布拉环快装管道连接紧固结构

在粉体输送、通风除尘、食品级流体管路这类需要频繁拆装维护的管路系统中，快装式连接结构的可靠性直接决定了整套管路的运维效率与密封表现，本次呈现的雅各布拉环结构，正是针对这类场景优化的紧固连接件。不同于普通螺栓紧固的管箍需要逐次拧动螺母调整压紧力，这款拉环结构采用偏心锁止的机械原理，扳动顶部的扳杆即可完成整个环体的收紧与锁止，单人徒手即可完成管路的装拆作业，在需要定期清理管路内部、更换过滤组件或者调整管路走向的工位上，能大幅降低运维的时间成本，也能避免螺栓长期暴露在粉尘、潮湿环境中出现锈死无法拆卸的问题。

从结构设计逻辑来看，整个环体采用分段铰接的布局，并非整环一体成型，环体内侧预留了适配密封胶圈的安装槽位，当锁止扳杆扣合时，环体各段同步向内收拢，对对接的两个管道法兰端面形成均匀的周向压紧力，不会出现普通单侧螺栓管箍常见的局部压紧力不足、密封面受力不均导致的漏粉、漏风问题。铰接位置的销轴配合间隙经过反复校核，既保证环体张开时能顺利套入管道法兰位置，又不会因为间隙过大导致锁止后出现环体晃动、压紧力衰减的问题。扳杆位置的偏心凸轮轮廓经过参数化优化，锁止行程的末端设置了机械死点，即使管路运行过程中出现轻微振动，锁止结构也不会自行松脱，不需要额外加装防松销或者防松铁丝，进一步简化了现场安装的操作步骤。

从安装边界维度考量，这款拉环结构适配的管道对接端为标准的雅各布快装法兰翻边，环体收拢后的内径与法兰外径的配合公差控制在合理区间，安装时不需要额外调整对位，将两个管道的法兰端面对齐、套好密封胶圈后，把张开的拉环整体卡在法兰外侧，扳动扳杆到位即可完成安装。环体外侧的扳杆长度经过优化，既保证扳动时能提供足够的力矩让环体充分收紧，又不会因为扳杆过长导致安装后占用过多的管路周边空间，在排布密集的管路集群中也能顺利操作，不会和相邻的管路、支架出现干涉。环体本身的壁厚经过强度校核，在常规的低压通风、粉体输送工况下，能承受管路内部的压力波动，不会出现环体变形导致密封失效的问题，铰接位置的销轴采用耐磨材质，长期反复开合使用也不会出现过度磨损导致的配合间隙超标问题。

在实际的工况适配中，这类拉环结构广泛应用在粮食加工的粉体输送管路、车间除尘系统的通风管道、食品加工厂的物料输送管路中，这类场景的共性是管路内部压力不高，但需要定期拆装清理，同时对连接位置的密封可靠性有一定要求，不能出现粉尘外溢影响车间环境的问题。相比传统的法兰螺栓连接，这种拉环结构不需要在法兰上打孔穿螺栓，对接时的对位要求更低，现场施工的容错率更高，即使是没有经过专业培训的运维人员，也能快速完成装拆操作。设计过程中也充分考虑了不同工况的适配性，环体的圆弧过渡位置没有应力集中的尖角，长期承受交变载荷也不会出现应力开裂的问题，扳杆和环体的接触位置设置了贴合的限位面，锁止到位后扳杆会紧贴环体外壁，不会出现突出的棱角，避免现场运维人员磕碰受伤。

从建模细节来看，整个结构的所有铰接位置都保留了实际生产需要的装配间隙，没有出现建模时常见的零间隙干涉问题，环体内侧的密封槽尺寸完全匹配对应规格的密封圈，安装后密封圈的压缩量处于合理区间，既不会因为压缩量过大导致密封圈过早老化失效，也不会因为压缩量不足导致密封性能不达标。扳杆表面的防滑结构也做了细节还原，实际操作时即使手上沾有粉尘或者少量油污，也能顺利施力扳动扳杆，不会出现打滑的问题。整个环体的外表面做了圆弧过渡处理，没有尖锐的毛刺棱角，符合车间设备的安全设计要求，安装后不会划破周边的线缆或者保温层。
