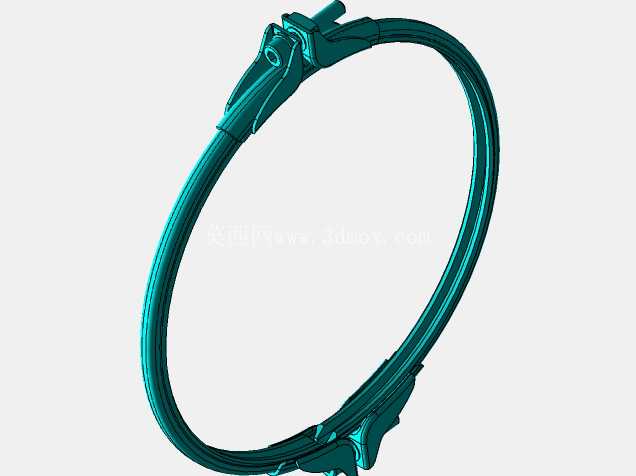

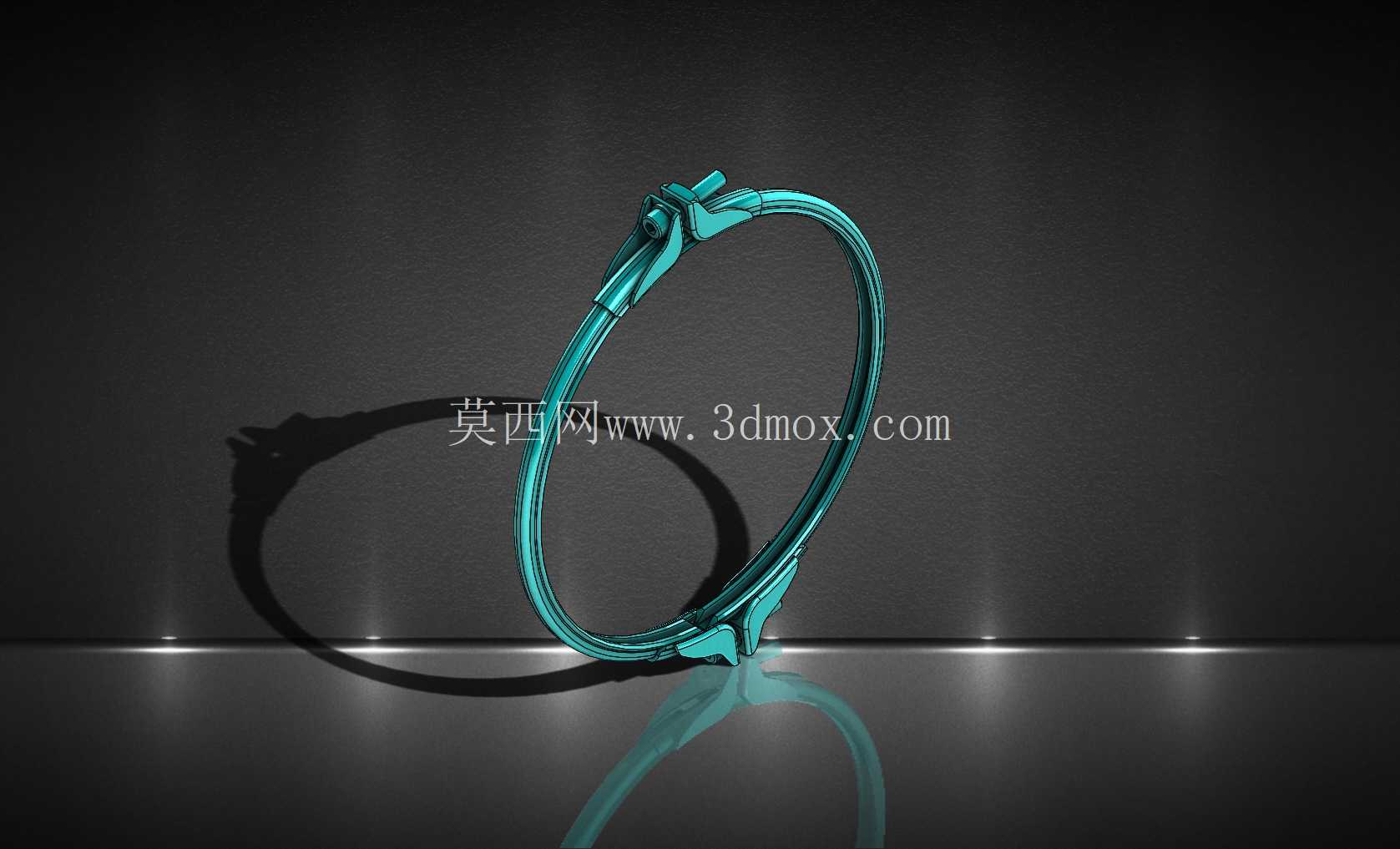

雅各布拉环快锁式环形紧固结构

　　这款环形锁紧结构，是管路连接系统里常用的快装紧固部件，日常在通风管路、薄壁硬管对接、线束集束固定的场景里都能见到它的身影，和普通螺栓锁紧的抱箍不同，它的核心优势是无需额外工具，徒手扳动锁扣就能完成锁紧与释放，在需要频繁拆装维护的管路排布场景里，能大幅降低拆装的操作时长。从结构设计逻辑来看，整个环体采用等截面的弧形带材成型，环身的曲率完全匹配待紧固管件的外径，贴合面做了微幅的内收倒角，避免锁紧时环体边缘切割管件外壁，尤其是针对PVC、薄壁铝管这类表面硬度较低的管件，能有效减少紧固过程中对管壁的压伤。锁止机构设置在环体的开口端，采用杠杆式的锁止原理，扳动拉环的过程中，锁钩会逐步拉紧环体的开口端，让整个环的内径均匀收缩，对管壁施加周向均匀的抱紧力，不会出现普通卡箍单侧锁紧导致的应力集中、密封面错位的问题。设计时需要重点控制环体的开合量，常规适配同公称直径的管件时，环体的自由状态内径要比管件外径大0.8-1.5mm，保证安装时能顺利套入管件对接位置，锁止后的内径收缩量控制在1.2-2mm，既能提供足够的抱紧力防止管路受轴向力滑脱，又不会因为收缩量过大导致管壁被压变形。

　　拉环的造型做了贴合手指施力的弧度处理，扳动时的受力点刚好在指腹位置，杠杆力臂的长度经过测算，成年人徒手施加的力就能达到额定的锁紧力矩，不需要借助螺丝刀、扳手这类辅助工具。环体的铰接位置采用了翻边铆接的结构，铆接处预留了合适的转动间隙，不会因为长期使用出现锈蚀卡滞，同时铰接点的强度经过校核，在反复开合上千次后也不会出现松脱、断裂的问题。在安装边界上，这类拉环锁紧结构对安装空间的要求很低，锁止机构的轴向突出尺寸比传统螺栓抱箍小30%左右，在管路排布密集、操作空间狭窄的设备内部，也能顺利完成锁紧操作，不需要预留扳手转动的空间。周向方向上，锁扣位置可以根据安装空间随意调整朝向，不需要对准特定的安装方位，适配不同设备内部的管路走向。

　　实际应用中，这类结构除了管路紧固，也可以用在圆形舱门的快开结构、线束集束的固定、圆柱形零部件的临时夹持等场景，只要是圆形截面的部件需要周向抱紧、频繁拆装的需求，都可以通过调整环体的直径、带材的厚度来适配不同的载荷要求。设计建模时要重点关注环身的曲率连续性，整个环体是平滑的圆弧过渡，没有折线拐点，保证锁紧时环身和管壁的贴合是连续的面接触，而不是点接触，这样才能让抱紧力均匀分布在整个接触圆周上，避免局部应力过大。锁钩的啮合角度做了防脱设计，锁止到位后锁钩的啮合面有5度的逆止角，就算受到管路振动、温度变化带来的应力松弛，锁扣也不会自行松脱，只有主动扳动拉环才能解锁。

　　环体的带材厚度根据适配管径的不同做匹配，小直径的环体采用较薄的带材保证足够的弹性，大直径的环体适当增加带材厚度，提升环体的整体刚性，避免锁紧时环身出现波浪形变形，影响抱紧效果。和传统的喉箍相比，这款拉环结构的锁紧力更均匀，拆装速度更快，没有突出的螺栓尾部，不会在安装时刮蹭周边的管线或者操作人员的手部，在食品加工设备、通风除尘管路、实验设备流体管路这类对拆装效率、操作安全性有要求的场景里，应用非常广泛。建模过程中，铰接位置的配合间隙需要严格控制，间隙过大会导致锁止时环体的收缩量不足，抱紧力不够，间隙过小则会出现转动卡滞，尤其是在有粉尘、潮湿的使用环境里，还要预留一定的积污空间，避免微小颗粒进入铰接缝隙导致操作不畅。拉环的表面做了圆弧过渡处理，没有尖锐的棱角，徒手操作时不会划伤手部，符合设备操作的安全要求。
