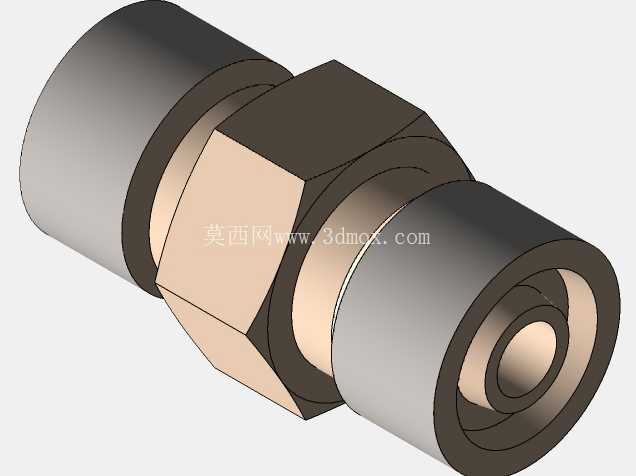

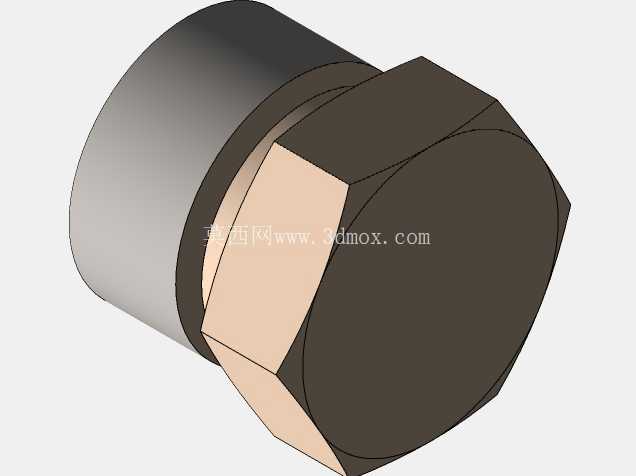

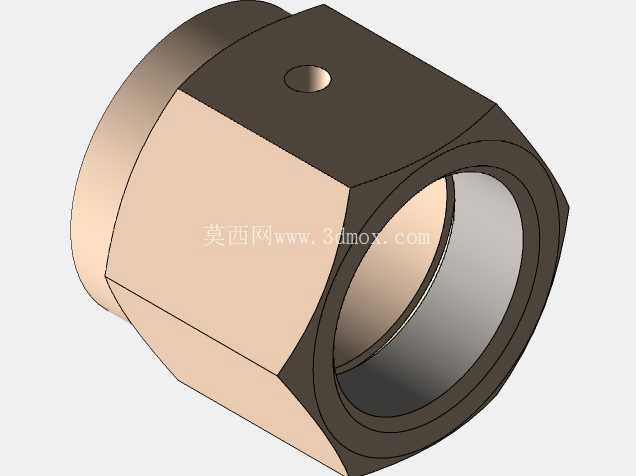

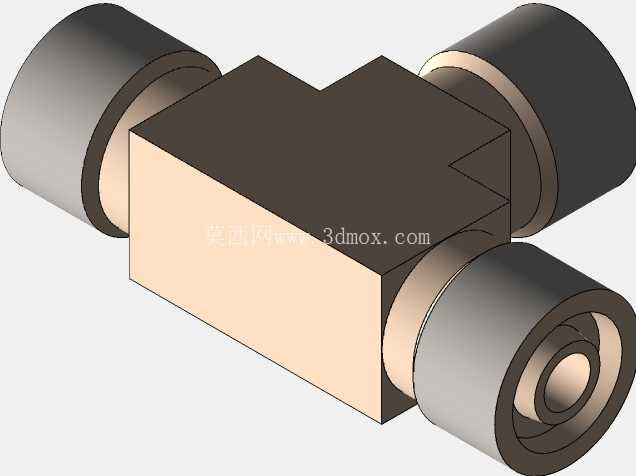

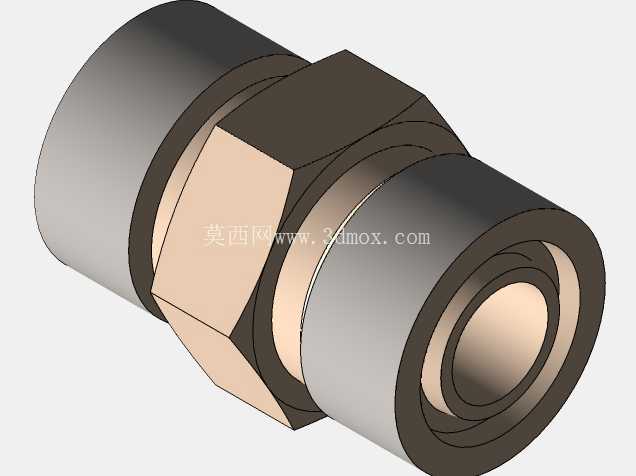

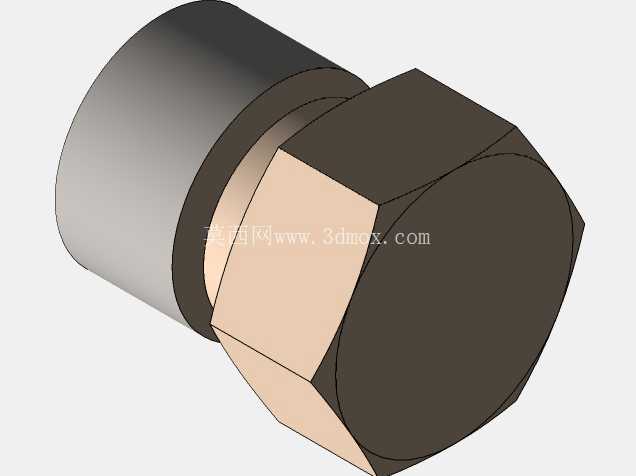

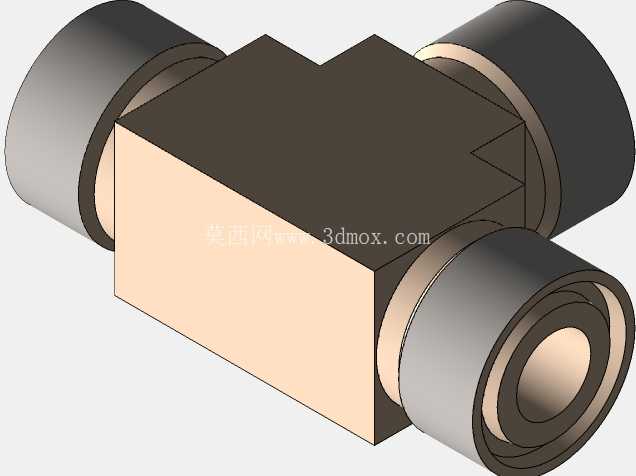

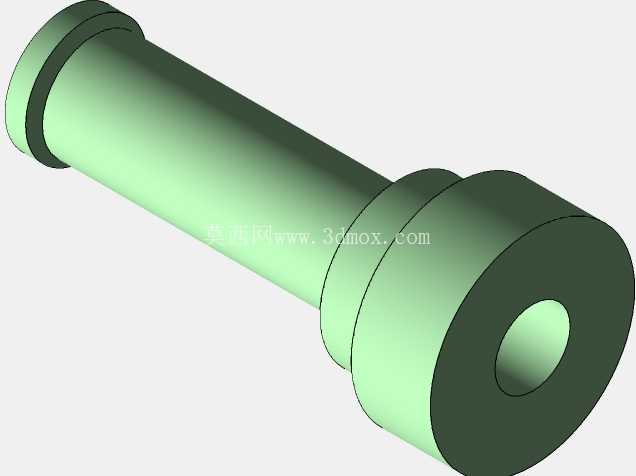

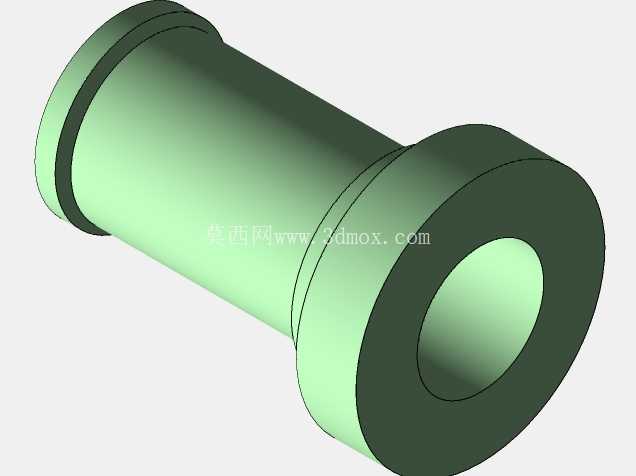

世伟洛克1/4与1/2英寸VCO管路接头结构

　　在半导体高纯气体输送、实验室气路搭建、小型液压测试台装配这类对管路密封可靠性有严苛要求的场景里，VCO系列接头一直是小口径管路连接的核心选型之一，这类接头依靠O型圈实现径向密封，相比传统卡套接头拆装速度更快，重复安装一致性更好，尤其适合需要频繁拆装维护的测试管路、模块化气路单元。本次呈现的两款接头分别适配1/4英寸与1/2英寸外径的硬管管路，对应行业内常用的VCO4与VCO8规格，覆盖了从小流量仪表气路到中等流量工艺流体输送的常用管径区间。

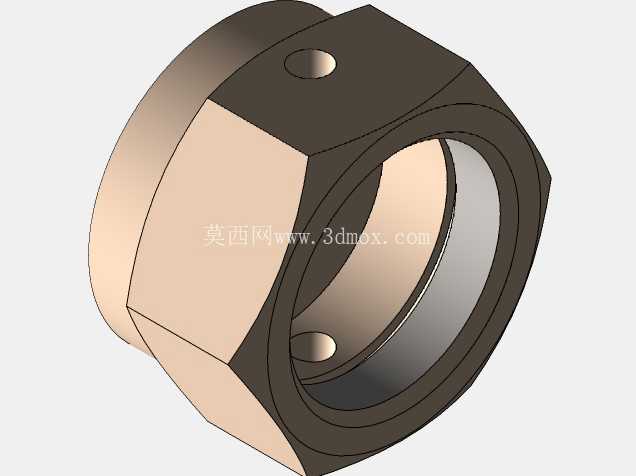

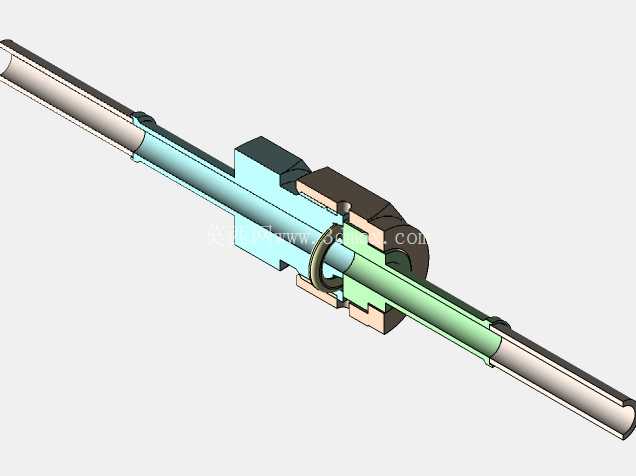

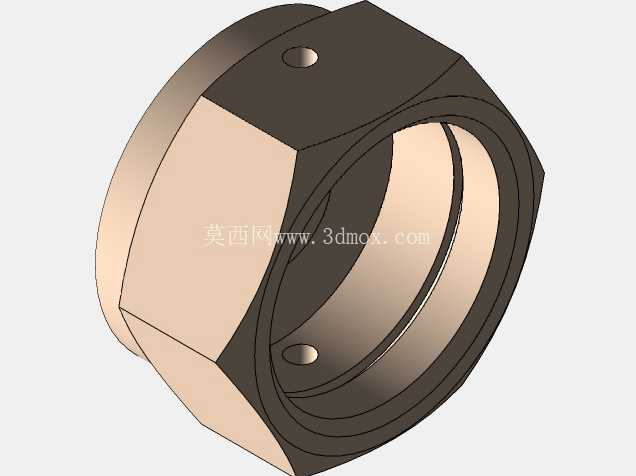

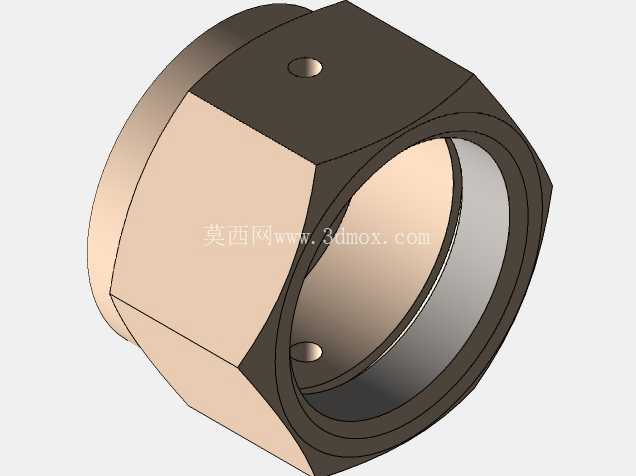

　　从结构设计逻辑来看，这类接头的核心密封原理是通过接头本体的内螺纹与锁紧螺母配合，将两端插管的端面压紧到内置O型圈的密封槽内，实现金属与弹性体的复合密封，不需要像卡套接头那样通过卡箍切入管壁实现密封，因此对管路端面的垂直度要求更高，但对管壁表面硬度的适应性更广，既可以适配316L不锈钢无缝管，也能适配部分硬质塑料管路的连接需求。从安装边界来看，1/4英寸规格的接头本体最大外圆尺寸控制在12mm左右，锁紧螺母的对边尺寸为14mm，安装时预留的扳手空间只需要比螺母对边大3mm即可完成锁紧操作，整体轴向安装长度在装配完成后为42mm，不需要额外预留管路窜动空间，适合在密集排布的气路岛、阀组安装板上紧凑布置；1/2英寸规格的接头本体最大外圆为20mm，锁紧螺母对边尺寸22mm，装配完成后轴向总长度为58mm，适配的管路壁厚范围从0.8mm到2mm都能实现可靠密封，不需要针对不同壁厚更换额外的密封配件。

　　在实际选型应用中，这类接头常搭配高纯PFA或者氟橡胶O型圈使用，根据输送介质的腐蚀性、工作温度区间更换不同材质的密封件，接头本体本身采用316不锈钢锻造后机加工成型，内部流道没有突变台阶，流道粗糙度控制在Ra0.8以下，避免输送高纯介质时出现颗粒残留、积液滞留的问题，这也是它能在半导体、生物医药这类对洁净度有要求的行业广泛应用的核心原因。建模过程中针对接头的密封槽尺寸做了精准还原，密封槽的宽度、深度公差控制在±0.02mm，和实际产品的尺寸规范保持一致，虽然模型中附带的O型圈是为了结构展示添加的参考件，但密封槽的尺寸完全匹配标准O型圈的安装要求，设计人员在做管路排布时，可以直接调用这个模型完成装配干涉检查，不需要额外调整接头的安装位置。

　　需要注意的是，这类接头在安装时需要保证插管端面平整无毛刺，插管插入接头本体后要抵到内部定位台阶，再锁紧螺母，避免出现O型圈被切伤、密封失效的问题，相比焊接式管路连接，这种接头不需要动火作业，在洁净车间内安装不会产生焊渣、废气污染，后期维护更换管路时只需要松开螺母即可操作，大幅降低了现场施工的难度和维护成本。在气路面板设计时，这类接头可以穿过面板安装，通过自带的锁紧螺母把接头本体固定在面板上，面板前后只需要预留对应的扳手空间即可，不需要额外设计固定支架，能大幅减少阀组面板的零件数量，提升装配效率。针对不同的应用压力等级，1/4英寸规格的接头在搭配氟橡胶O型圈时可以承受最高150psi的工作压力，1/2英寸规格可以承受120psi的工作压力，完全覆盖常规实验室气路、中低压液压测试、半导体工艺气输送的压力区间。建模时还原了接头外表面的扳手位、锁紧螺母的防滑槽细节，在做三维装配演示、安装指导动画制作时，可以直接使用这个模型完成相关内容输出，不需要二次建模修整细节。
