ASME B16.5 150级小企口法兰结构

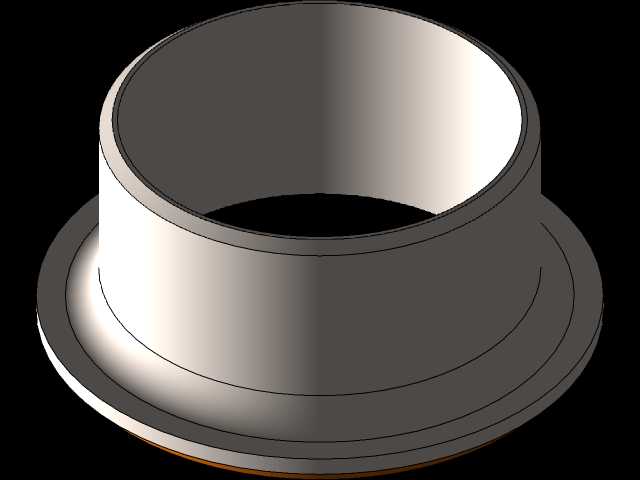

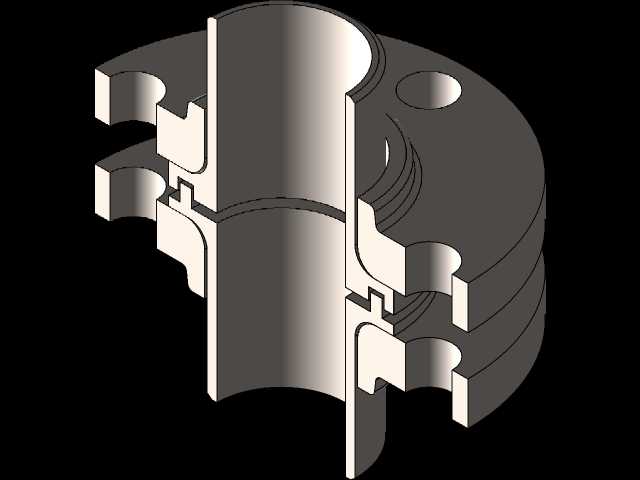

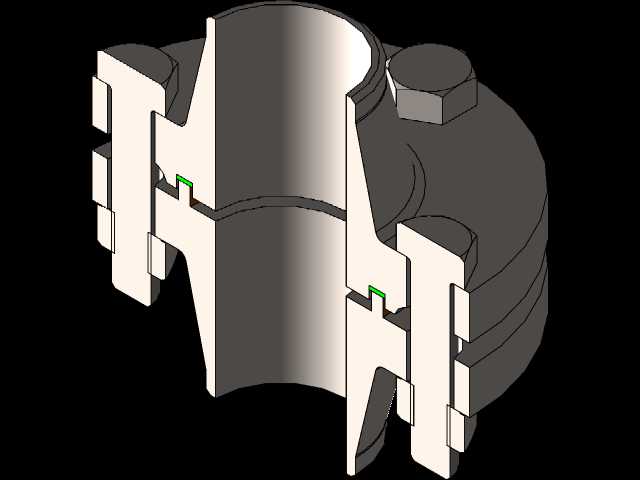

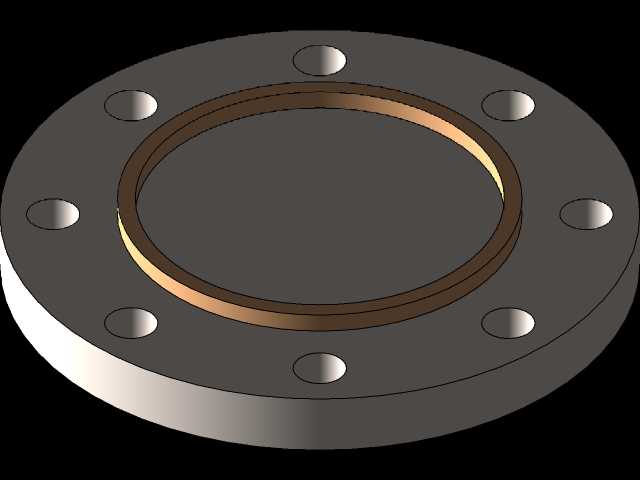

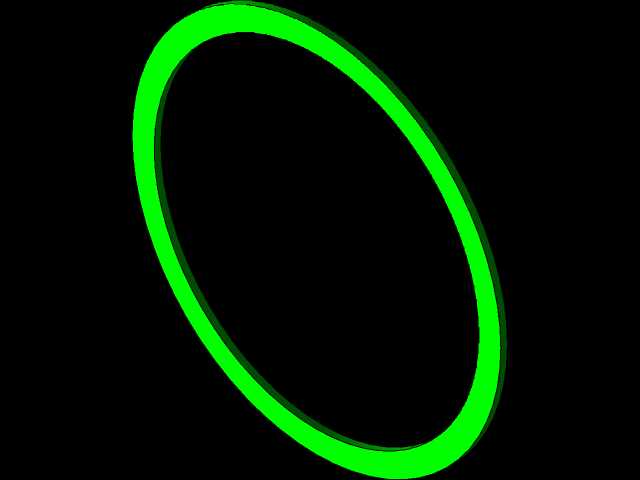

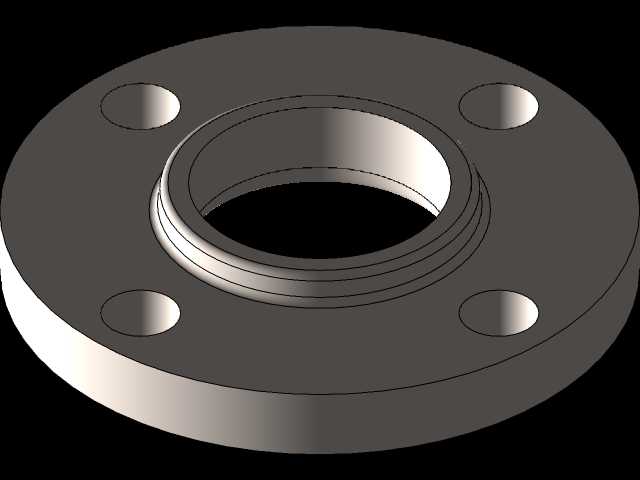

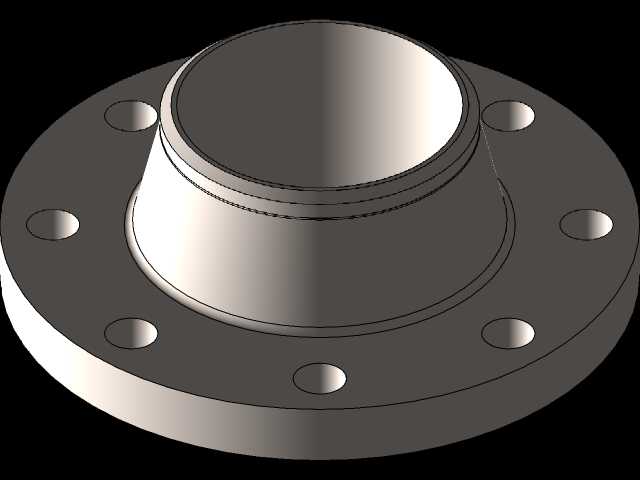

在石化、市政给排水、常规工业流体输送管线的中低压工况里，法兰是管线分段连接、设备接口对接最常用的可拆卸密封连接件，本次呈现的是符合ASME B16.5标准150磅级的小企口法兰组，覆盖了盲板、sch40壁厚焊颈法兰、短柱搭接法兰三类常用结构，适配NPS1/2到NPS10的管径区间，能满足常规150磅级压力等级下的管线连接需求。从实际工程选型角度看，这类小企口（STG）密封面的法兰，相比突面法兰的密封定位精度更高，企口结构能直接限制垫片的径向位移，避免管线试压或运行过程中垫片受内压挤出，尤其适合输送温度波动较大、存在轻微水击工况的流体管线，密封可靠性比普通突面结构更有优势。设计过程中首先严格遵循ASME B16.5的尺寸规范，150磅级下不同管径的螺栓孔中心圆直径、螺栓数量、法兰外径、密封面尺寸都严格对标标准要求，同时针对sch40壁厚的焊颈端，做了与对应壁厚管道的坡口匹配设计，焊颈端的过渡段采用平缓锥度过渡，避免管线运行时的应力集中在焊缝位置，降低焊缝疲劳开裂的风险。盲板结构主要用于管线末端封堵、或者检修阶段的管线隔断，其密封面结构与配对法兰完全匹配，厚度经过强度校核，能承受150磅级下的额定内压，不会出现受压变形导致密封失效的问题；短柱搭接法兰则多用于需要频繁拆卸、或者管线需要调整转角的场景，搭配翻边环使用时，法兰本身不需要和管道焊接，能灵活调整螺栓孔的对中位置，降低现场安装的对中难度，尤其适合现场施工空间受限、管线对位难度大的安装场景。从安装边界来看，这套法兰组的所有安装尺寸都严格匹配标准要求，螺栓孔的跨中布置符合管线安装规范，法兰背面的螺栓支撑面做了平整加工，避免螺栓拧紧时出现偏载导致密封面受力不均；密封面的企口配合间隙控制在标准允许范围内，能适配对应的缠绕垫片或非金属平垫片，安装时不需要额外加工修配就能满足密封要求。在实际管线排布时，这类法兰的轴向安装尺寸紧凑，不会占用过多的管线排布空间，对于管廊排布密集、安装空间有限的场景非常友好，同时150磅级的压力等级覆盖了绝大多数常规工业流体输送的工况需求，从循环水、压缩空气到一般性的化工介质输送都能适用。建模过程中还原了法兰组装配后的内部流道结构，焊颈法兰的内孔与管道内径保持一致，避免流道突变产生的局部阻力，减少管线运行时的压损；搭接法兰的翻边配合面做了贴合度设计，保证装配后流道平滑无台阶，不会出现介质滞留的问题，对于输送易沉积介质的管线也能减少介质残留堆积的情况。
