金属法兰连接90度直角弯管结构设计

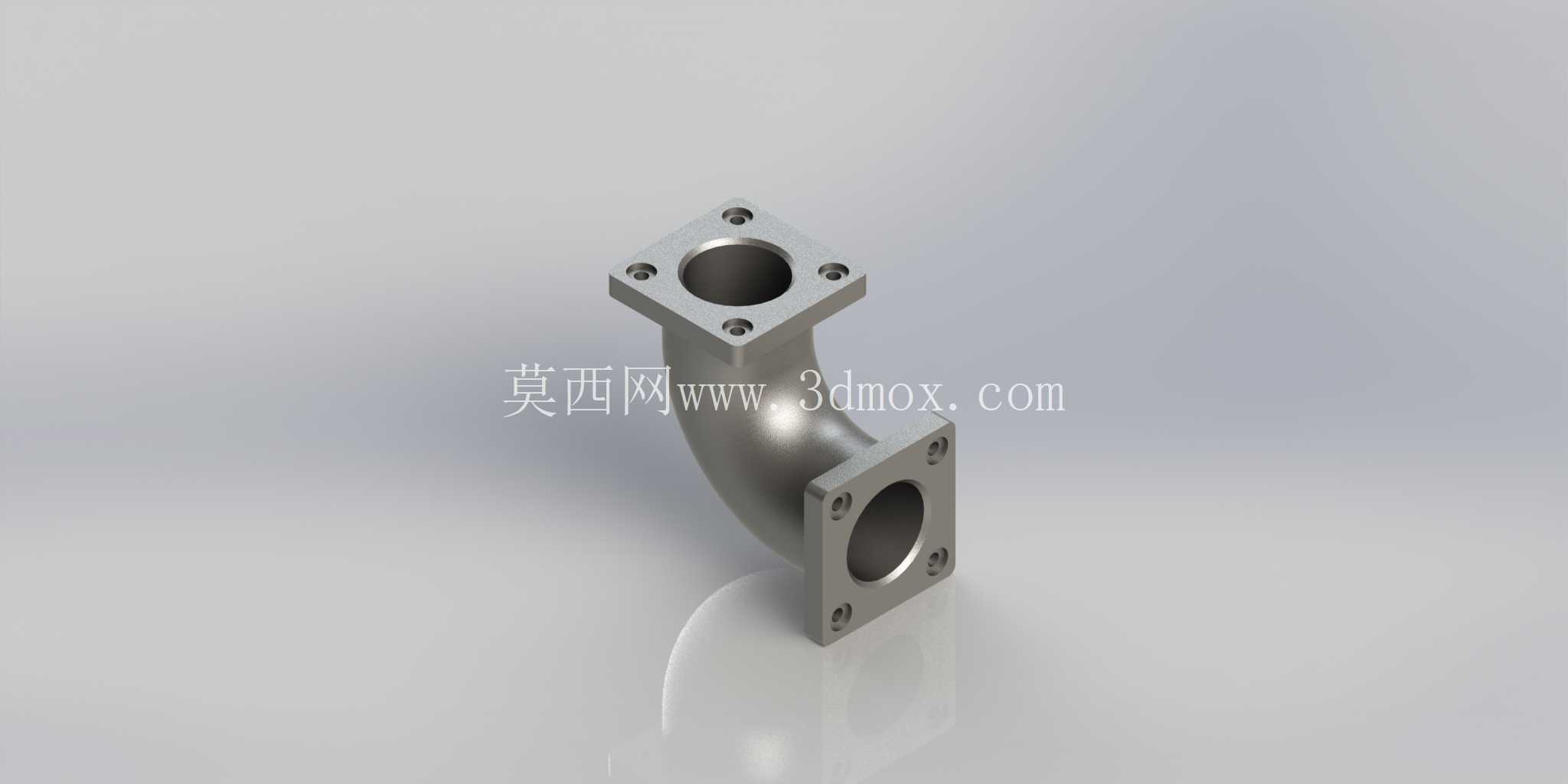

在工业流体输送系统的布局搭建中，管路走向的变向需求几乎存在于每一套管网设计里，90度弯管作为最常用的转向连接件，其连接可靠性、流道平顺性直接影响整套管路的运行阻力与密封寿命。这款带方形法兰接口的90度弯管，主要面向中低压工况下的刚性管路连接场景，常见于化工流体输送、车间压缩空气管网、液压站油路排布、中小型给排水系统的直角转向节点，相比螺纹连接的弯头，法兰式结构在大管径、需要频繁拆装维护的管路节点上优势更明显，无需在管端加工外螺纹，安装时只需对齐两端法兰的螺栓孔位，加装密封垫片后锁紧螺栓即可完成固定，后期检修拆卸也不会损伤管体本身。

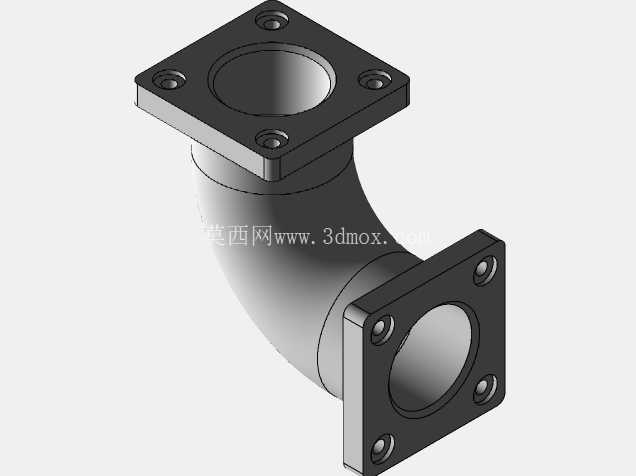

从结构设计逻辑来看，这款弯管采用等通径90度圆弧过渡设计，弯管段的弯曲半径参考流体管路设计规范取值，避免过小弯曲半径造成的流道截面突变，减少流体转向时的局部阻力损失，降低管路运行时的湍流噪音与冲蚀磨损。两端的连接法兰采用方形结构，相比同通径的圆形法兰，方形法兰的四个螺栓孔分布在四个角点，在安装空间受限的场景下，扳手操作空间更充裕，锁紧螺栓时无需大角度转动扳手，适合设备内部狭窄空间内的管路装配。法兰端面加工有密封面凸台，安装时可配合橡胶垫片、金属缠绕垫片等不同材质的密封件，适配不同压力等级、不同流体介质的密封需求，法兰上的螺栓孔采用通孔设计，可根据实际安装需求适配不同长度的连接螺栓，兼容不同厚度的配对法兰。

从安装边界尺寸来看，弯管两端的法兰端面保持垂直，两个法兰的中心轴线交点恰好落在弯管圆弧段的曲率中心位置，安装时可直接以两个法兰端面为定位基准，对接预制好的直管段法兰，无需额外调整管路角度，能有效降低现场安装的对位难度。弯管主体的壁厚根据公称通径匹配常用管材的标准壁厚，既保证管路承压能力满足常规工况需求，也不会因为壁厚过大造成材料浪费与整体重量增加。弯管与两端法兰的连接位置采用圆弧过渡结构，避免直角连接处的应力集中，在管路存在轻微振动的工况下，过渡圆弧能分散应力，降低连接位置开裂的风险。

在实际选型应用中，这类法兰弯管可根据输送介质的不同，匹配铸铁、碳钢、不锈钢等不同材质的加工坯料，三维建模阶段已将法兰螺栓孔位、密封面尺寸、弯管通径、弯曲半径等参数做了标准化处理，设计人员在做管路排布时，可直接调用该模型装配到管网总成中，无需重新绘制基础结构，只需根据实际工况调整壁厚、法兰厚度等参数即可快速完成适配。需要注意的是，安装时两端法兰的锁紧螺栓要采用对角顺序逐步拧紧，避免单侧受力过大造成法兰面倾斜，影响密封效果；如果用于输送含固体颗粒的流体介质，可适当加大弯管的弯曲半径，降低颗粒对弯管外侧壁的冲蚀速率，延长管件使用寿命。对于有保温需求的管路，该弯管的方形法兰外轮廓规整，保温层裁切时更容易贴合，相比异形法兰的保温施工难度更低。
