CDQ2A50-100DZ紧凑型薄型气缸结构

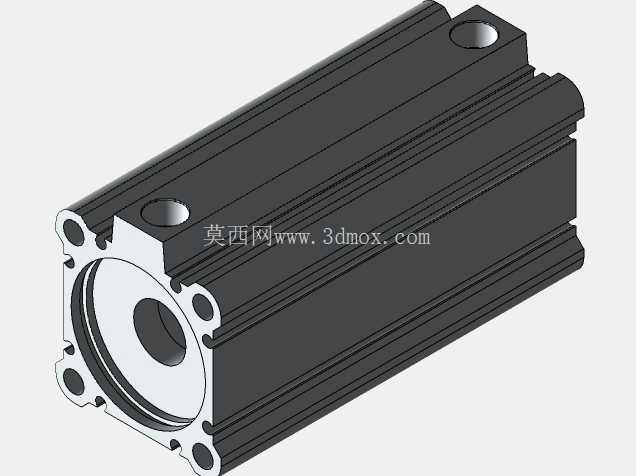

　　这款紧凑型气缸对应50mm缸径、100mm行程规格，属于气动系统里的直线执行元件，在自动化产线、工装夹具、轻工包装设备、电子装配工位里的应用占比很高，相比标准拉杆气缸，它的轴向长度压缩了近40%，在安装空间局促的工位上优势非常明显，很多设备的压紧、顶升、短距离推拉工位都会优先选这类结构的气缸。从结构设计来看，这款缸采用了缸筒与端盖一体化的挤压成型工艺，没有外露的四根拉杆，缸体本身的散热面积更大，同时四个安装孔直接加工在前端端面上，安装时不需要额外的安装附件，直接从前端穿螺栓就能把缸体固定在设备立板或者安装座上，省去了脚架、法兰这些附加配件的安装空间，也减少了装配时的累计误差。

　　前端盖的密封结构采用了双向防尘圈加Y型聚氨酯密封圈的组合，防尘圈可以阻挡车间里的金属碎屑、粉尘进入缸筒内部，Y型圈在气压作用下会自动贴紧活塞杆表面，在0.1-1.0MPa的工作压力区间内都能保持稳定的密封性能，不会出现低速爬行或者内泄漏超标的问题。活塞杆表面做了硬氧处理，表面粗糙度控制在Ra0.8以下，既可以降低密封圈的磨损速度，也能在有少量切削液飞溅的工况下保持表面不被锈蚀，日常维护只需要定期在气口处加注少量气动润滑油即可，不需要频繁拆解更换密封件。从安装边界来看，这款缸的主体外形是方形结构，四个角做了小圆弧过渡，缸体侧面没有突出的气嘴结构，气口采用内螺纹设计，直接在缸体两端的侧面加工G1/4内螺纹，接气管的时候可以根据安装空间选择从上方或者侧方接气，不会因为气管接头突出导致和周边的结构件发生干涉。前端的安装孔位是通孔设计，四个孔的位置度公差控制在0.02mm以内，安装时可以保证活塞杆的伸出方向和安装面保持垂直，避免因为安装偏斜导致活塞杆承受径向力，进而造成密封圈偏磨、活塞杆弯曲的问题。

　　在实际选型应用中，这类紧凑型气缸通常用在行程不超过150mm、输出力要求不超过1200N的工位，比如装配线上的工件压紧、工装夹具的夹紧动作、分拣机构的推料动作，因为缸体本身是方形结构，还可以在缸体侧面直接加装磁性开关，不需要额外的安装支架，磁性开关可以直接卡在缸筒的型材槽里，用来检测活塞的伸出和缩回位置，给控制系统提供到位信号，省掉了外部安装行程开关的空间。设计这款三维模型的时候，重点还原了缸体的安装孔位尺寸、活塞杆的伸出长度、气口的螺纹规格，还有端盖上的密封槽结构，所有配合尺寸都按照实际产品的公差带做了预留，比如活塞和缸筒的配合间隙控制在0.02-0.04mm之间，既保证活塞可以顺畅滑动，又不会因为间隙过大导致内泄漏。

　　另外缸体后端的缓冲结构也做了还原，在活塞行程末端设置了固定缓冲垫，当活塞运动到行程末端时，缓冲垫会先接触后端盖，吸收活塞运动的惯性冲击，避免活塞直接撞击端盖产生噪音和结构损伤，在每分钟30次以内的往复动作频率下，缓冲垫的使用寿命可以达到百万次以上。很多工程师在做紧凑空间的结构设计时，容易忽略气缸的安装预留空间，比如接气管之后的接头突出长度、磁性开关的安装位置、活塞杆伸出之后的安全距离，这款模型把这些细节都做了还原，在做设备布局的时候可以直接调用，不需要再额外核对安装尺寸，能减少设计阶段的尺寸核对工作量，避免后期装配时出现干涉问题。和同行程的标准气缸相比，这款紧凑型缸的重量轻了近30%，在移动负载的工位上使用时，还可以降低运动部件的整体重量，减少驱动负载需要的输出力，间接提升设备的运行速度。在气动回路设计中，这类气缸通常搭配两位五通电磁阀使用，根据工位的动作速度要求，可以在气口处加装节流阀来调节活塞的运动速度，避免速度过快导致的冲击问题，因为缸体本身的结构刚性足够，在侧向力不大的工况下，不需要额外加装导向轴，直接靠活塞杆本身的导向精度就可以满足工位的定位要求，能进一步简化设备的结构设计，减少零件数量，降低设备的整体制造成本。
