管道耐压性能检测用SOV压缩测试装置

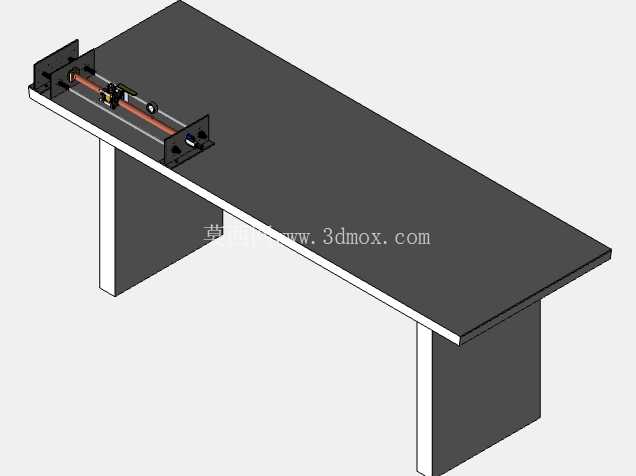

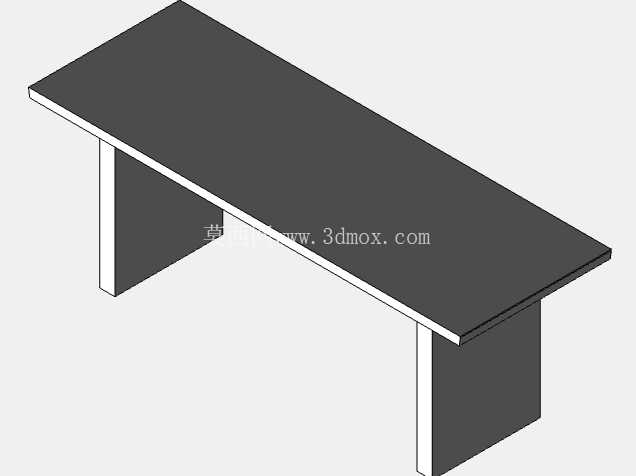

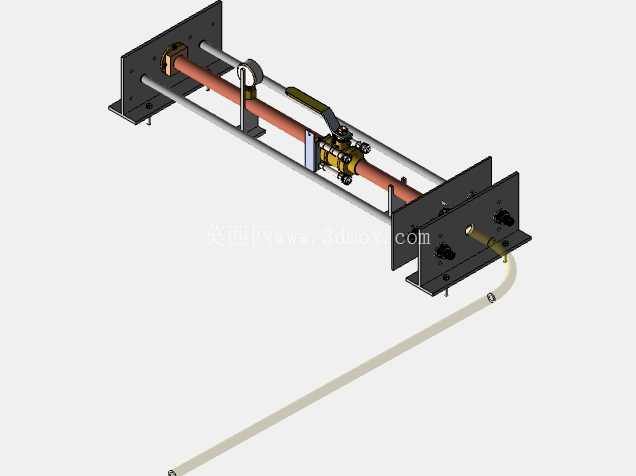

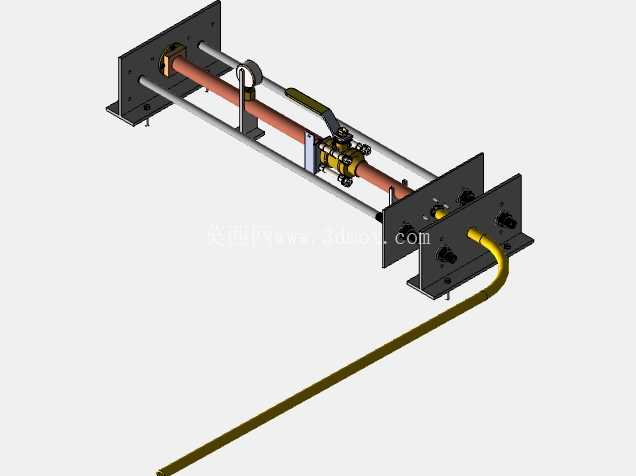

在医用气体管路、工业流体输送管线的出厂校验与进场验收环节，管道的耐压耐久性是核心必检项，这套SOV压缩测试设备正是针对该类检测需求开发的专用工装。不同于通用压力试验台的宽泛适配设计，该装置从结构上做了针对性优化，整体采用卧式长轴布局，两端设置带定位卡槽的立式安装支座，可直接固定在标准检验工作台面上，安装时仅需保证两端支座同轴度偏差不超过0.2mm，即可适配不同长度规格的待测试管道，有效减少了工装换型的调整时间。

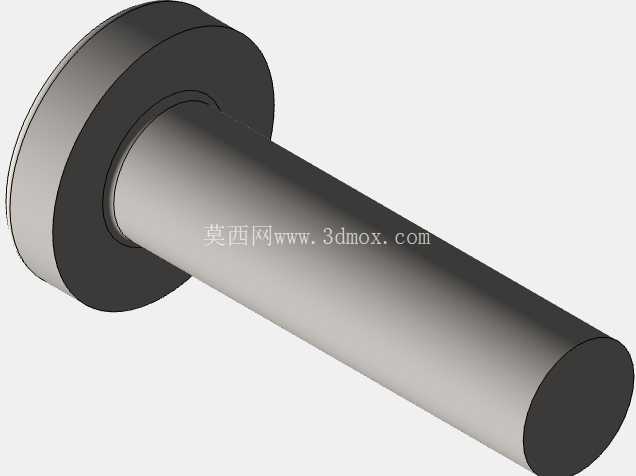

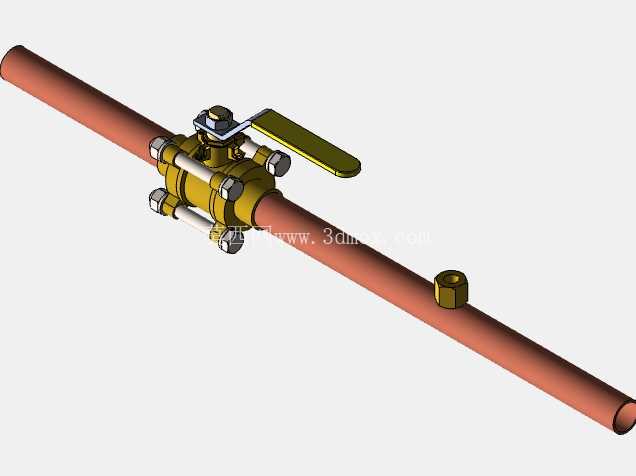

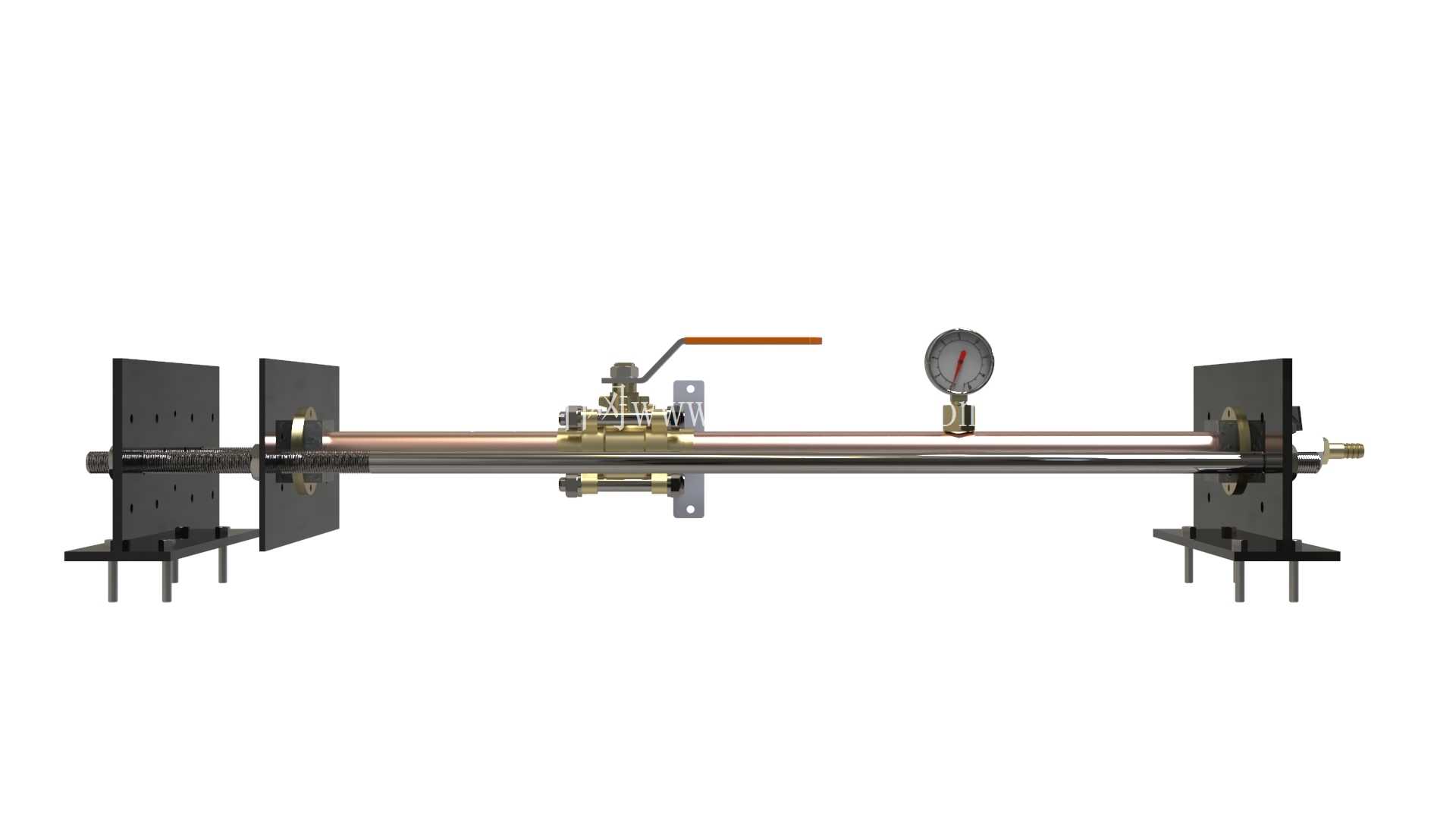

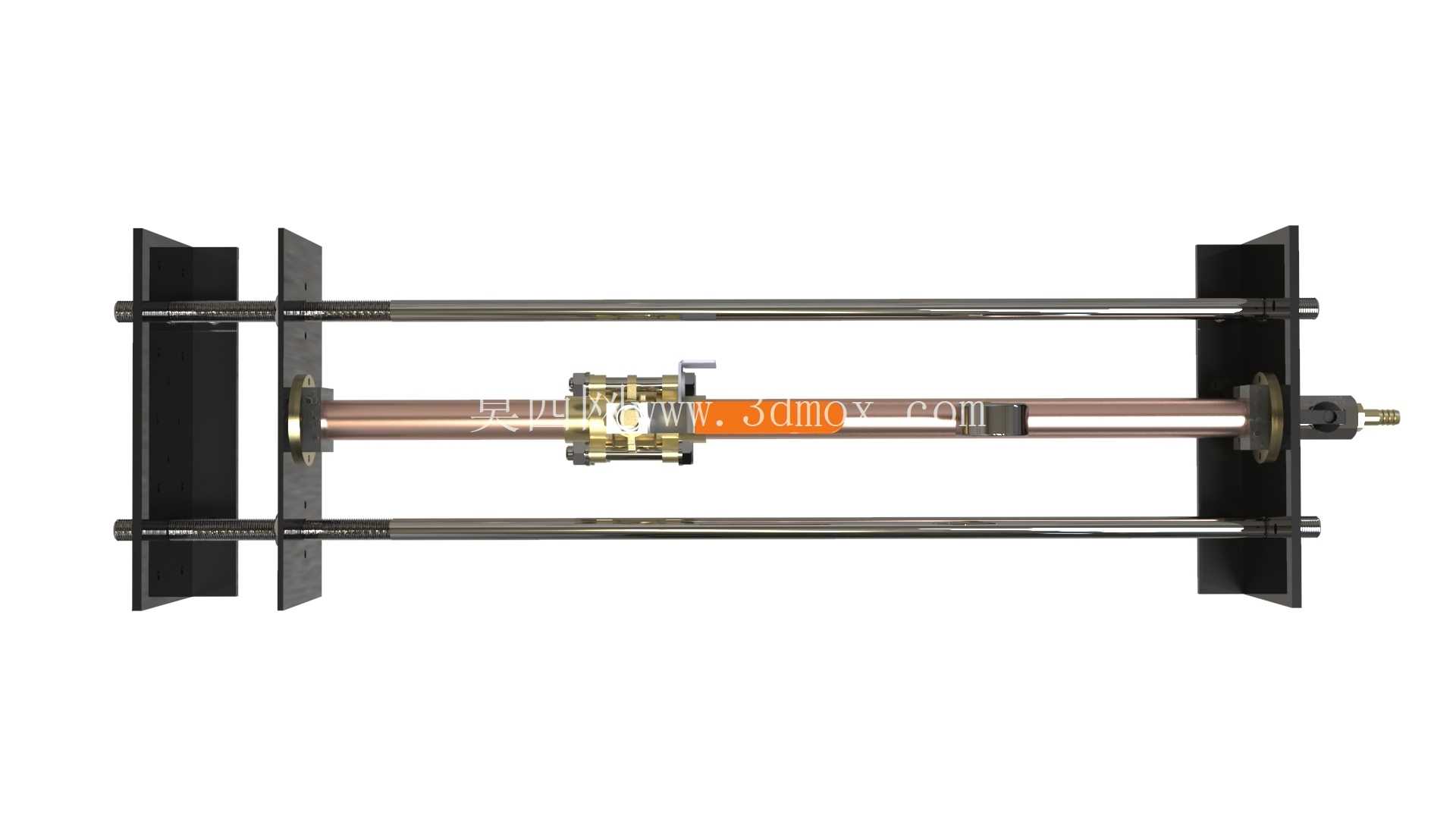

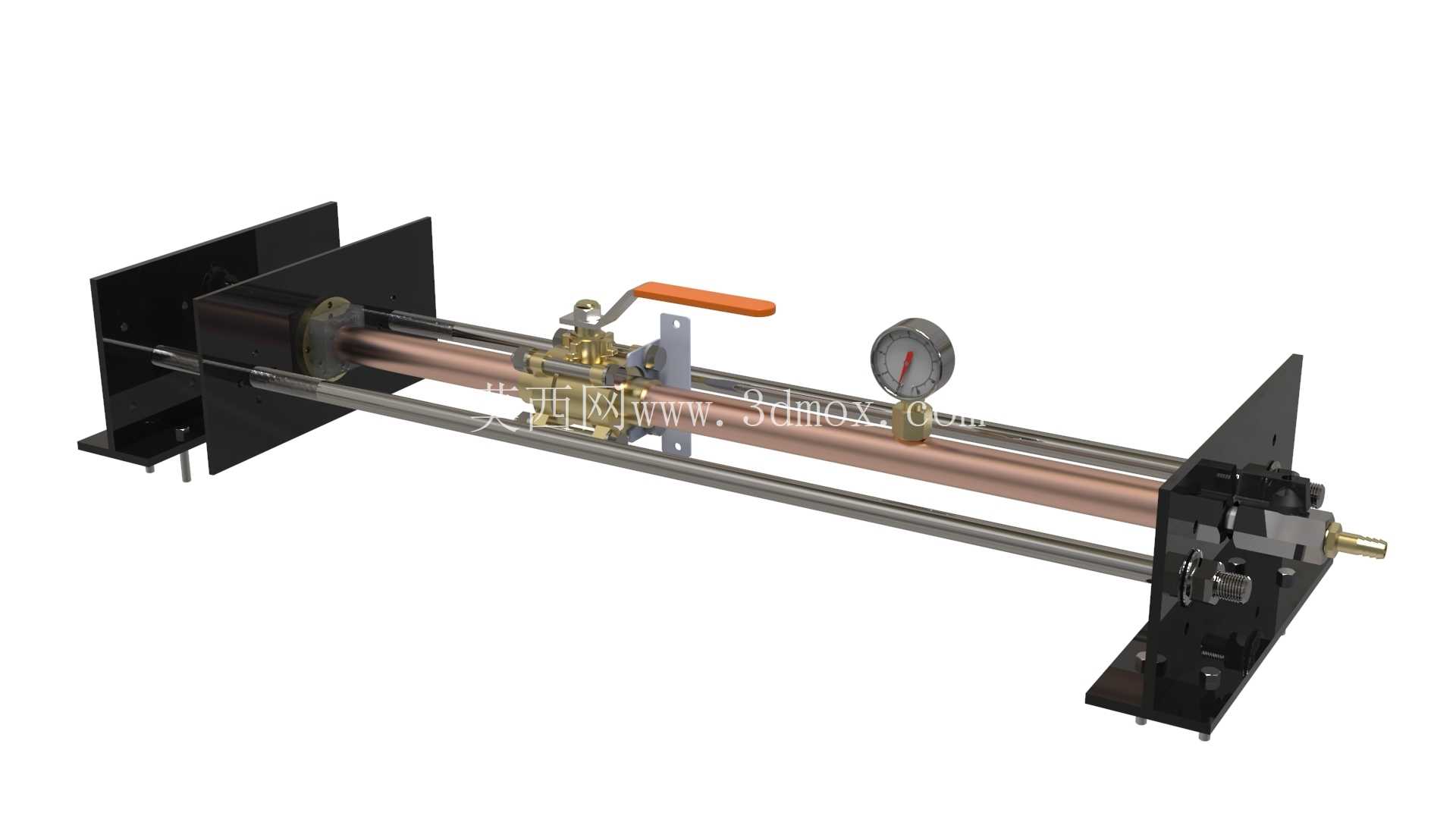

设备的核心测试通路采用平行双导杆承载结构，两根镀铬光杆贯穿两端支座，既作为待测试铜质管道的安装定位基准，也承担测试过程中的轴向反力承载，避免压力加载时管道出现轴向窜动影响检测精度。通路中段集成了手动球阀与耐震压力表，球阀采用杠杆式长手柄设计，操作力矩经过优化，单手即可完成通路的通断切换，手柄表面包覆防滑绝缘层，即使在带压微调状态下也能保证操作稳定性；压力表采用径向安装方式，表盘朝向操作人员站立侧，刻度范围覆盖常用测试压力区间，读数时无需俯身或调整视角，可实时监测试验过程中的管路内部压力变化。

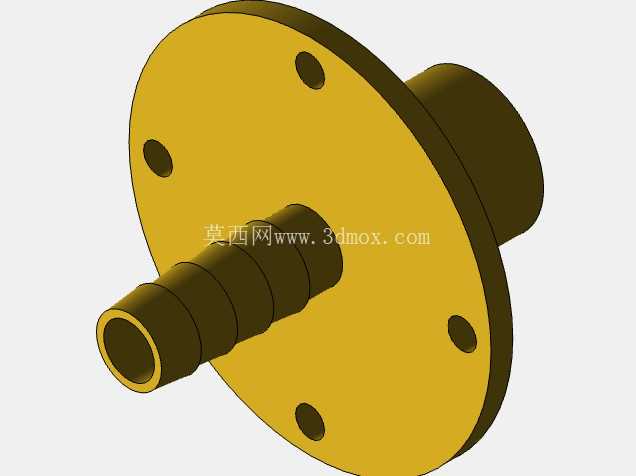

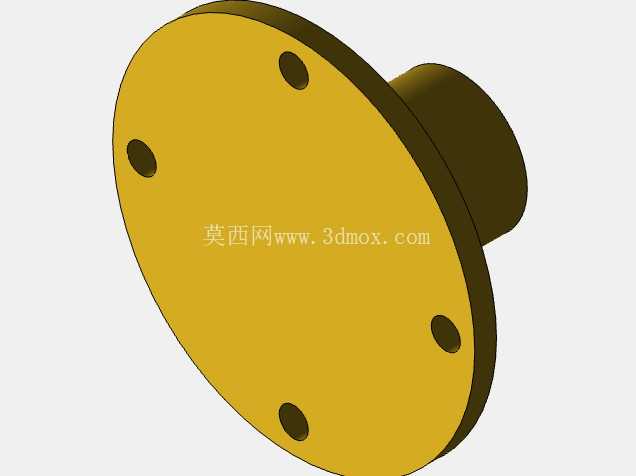

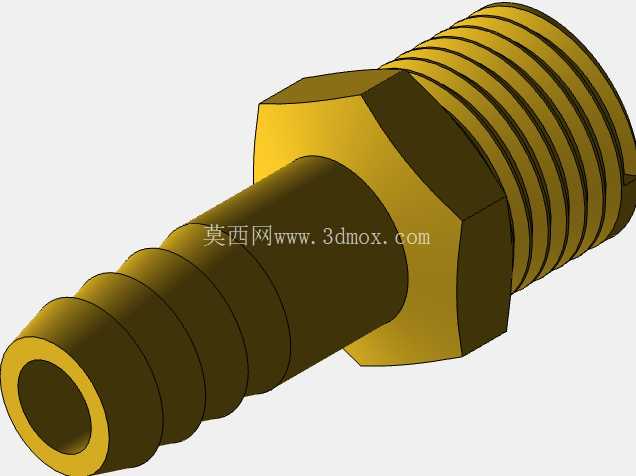

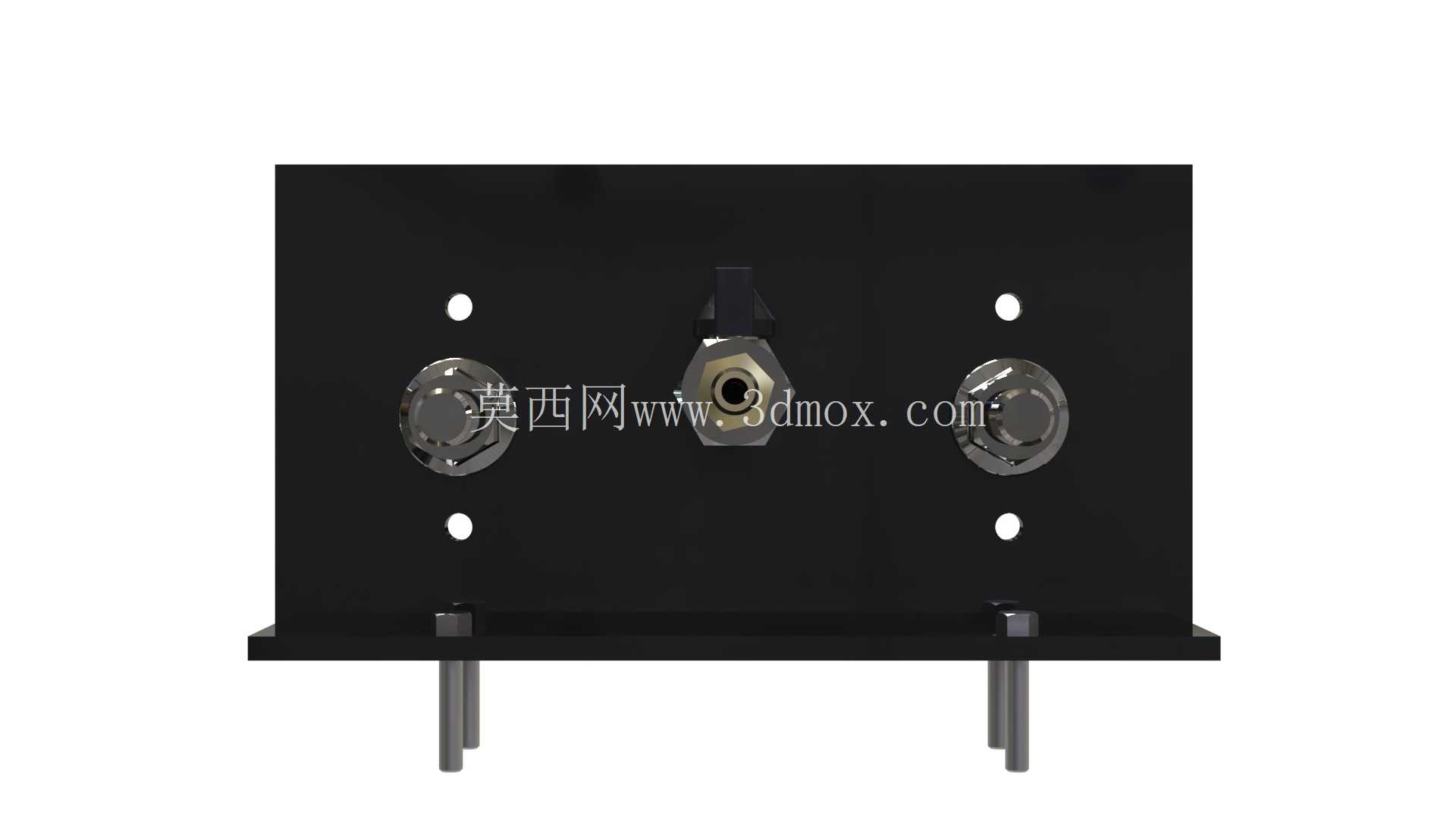

从功能实现逻辑来看，该装置的测试流程完全贴合现场检验的操作习惯：待测试管道两端通过专用快换接头与两端安装座密封连接，一端接入压力供给通路，另一端封闭后通过球阀调节加载速率，缓慢将压力提升至设定值后保压，观察管道是否出现渗漏、形变、破裂等失效情况，以此判定管道的抗压能力是否符合使用要求。快换接头的密封形式采用端面O型圈密封，适配不同外径的胶管、紫铜管、不锈钢管等常见医用气体输送管材，更换接头即可完成不同管径试样的装夹，无需对主体结构做任何改动。

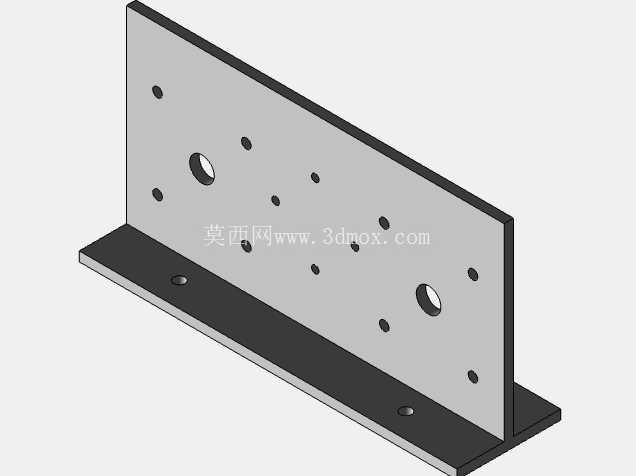

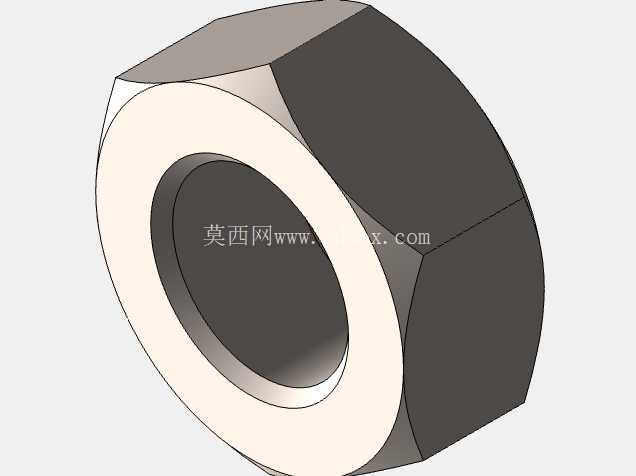

设计过程中重点考虑了测试过程的安全防护，两端安装支座采用加厚钢板焊接成型，背面设置加强筋结构，可承受测试过程中管道破裂产生的瞬时冲击载荷，避免试样飞出造成安全事故；导杆与支座的连接采用防松螺母锁紧，长期反复加载也不会出现连接松动问题。设备的整体外形长度适配常规1.2米长的待测试管道，安装时左右两侧预留不小于300mm的操作空间即可满足装夹、操作、读数的全部需求，底部无需额外固定，依靠自身重量即可保持测试过程中的稳定性，适合在质检车间、实验室、管材生产现场等多种场景下使用。

不同于大型自动化压力试验设备的复杂管路设计，这套装置的结构全部采用外露式布局，所有阀门、接头、压力表都处于可视可触及的位置，日常维护仅需定期检查密封件老化情况、校准压力表精度即可，没有复杂的电控或液压元件，故障率极低，即使是没有经过专业培训的检验人员，也能在短时间内掌握操作方法。在医用中心供氧系统的管路进场检验场景中，该装置可快速完成单根管道的耐压抽检，相比传统的临时拼装试压工装，装夹效率提升60%以上，压力控制精度更高，可有效避免因工装密封不严导致的压力降误判问题；在工业胶管生产环节，也可作为生产线末端的成品校验设备，逐根检测胶管的承压能力，保证出厂产品的性能一致性。
