通勤自行车刚性前叉结构三维设计

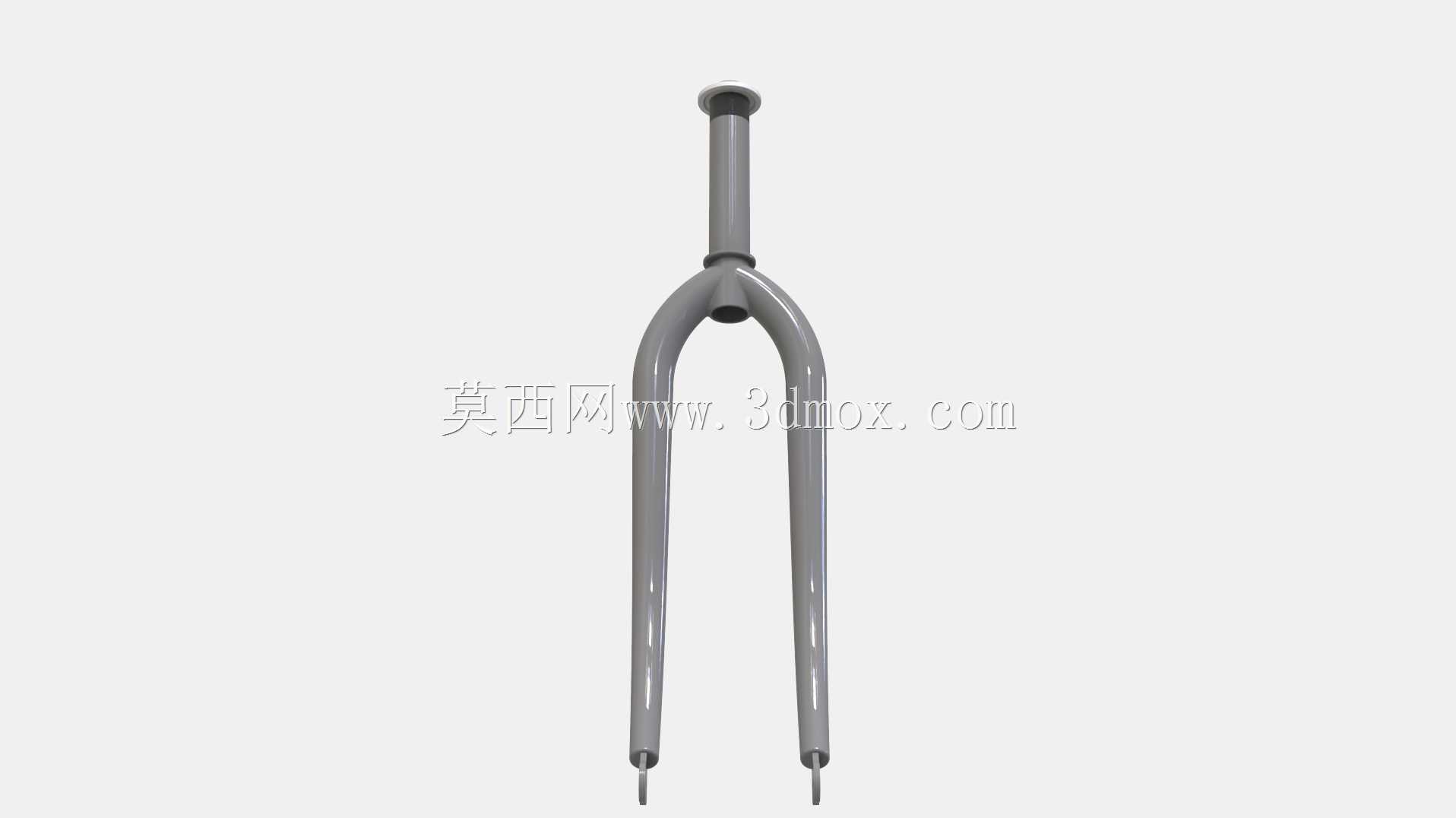

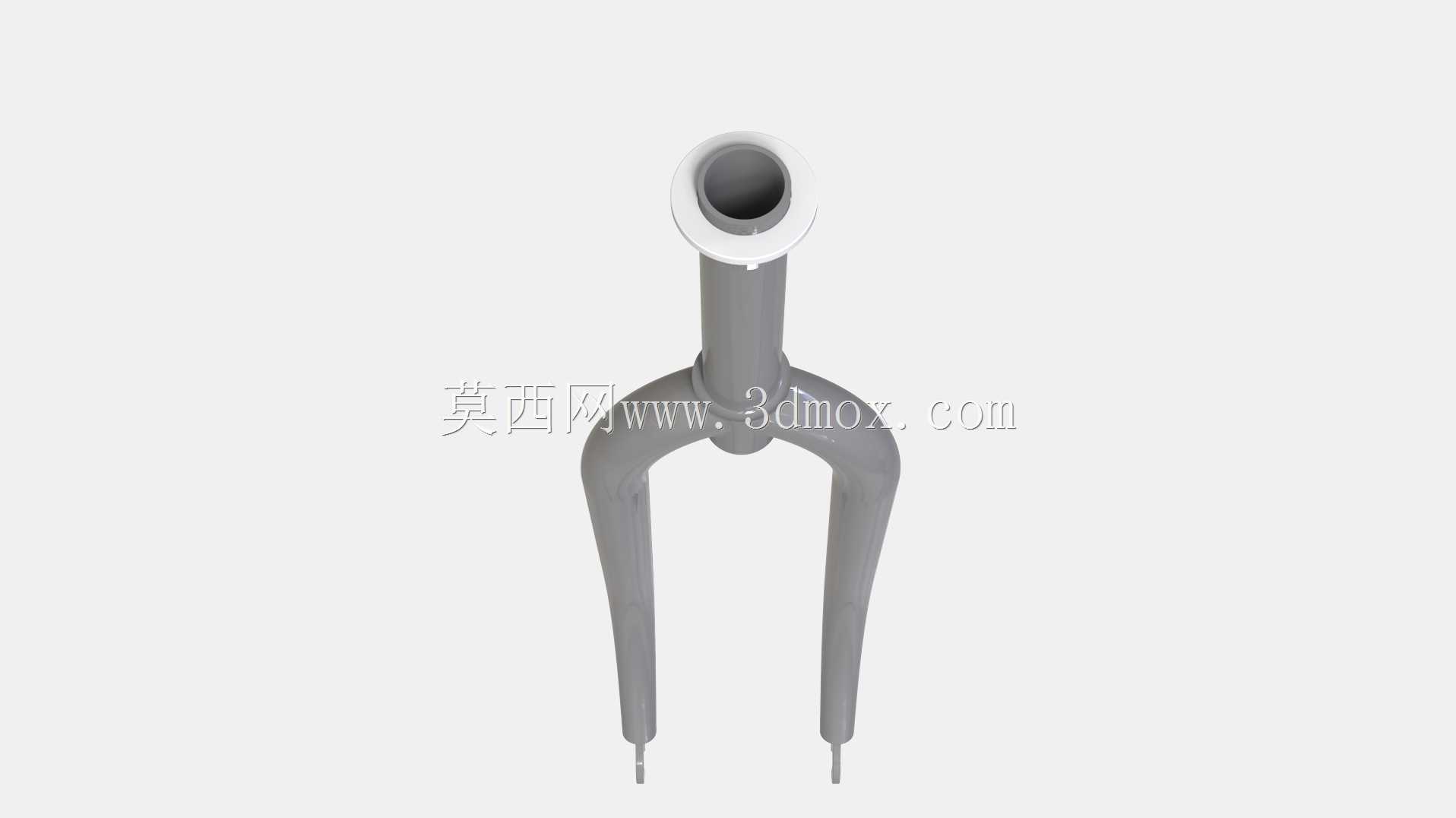

　　日常通勤场景下的自行车前叉，是连接前轮组与车架头管的核心受力构件，日常使用中需要持续承受路面颠簸带来的竖向冲击、转向过程中的横向扭矩，以及制动时产生的纵向载荷，其结构合理性直接决定骑行过程的操控精度与长时间使用的结构可靠性。这款前叉采用经典的刚性无避震结构设计，整体以等强度变径管材作为主体承载结构，上方的竖管段按照标准自行车碗组安装尺寸设计，外径匹配常规28.6mm通用碗组规格，竖管顶端预留有把立安装的配合段长度，能够适配市面绝大多数通勤车、城市代步车的把立锁紧结构，安装时无需额外打磨或改制配件，直接压入车架头管上下碗组即可完成转向机构的基础装配。

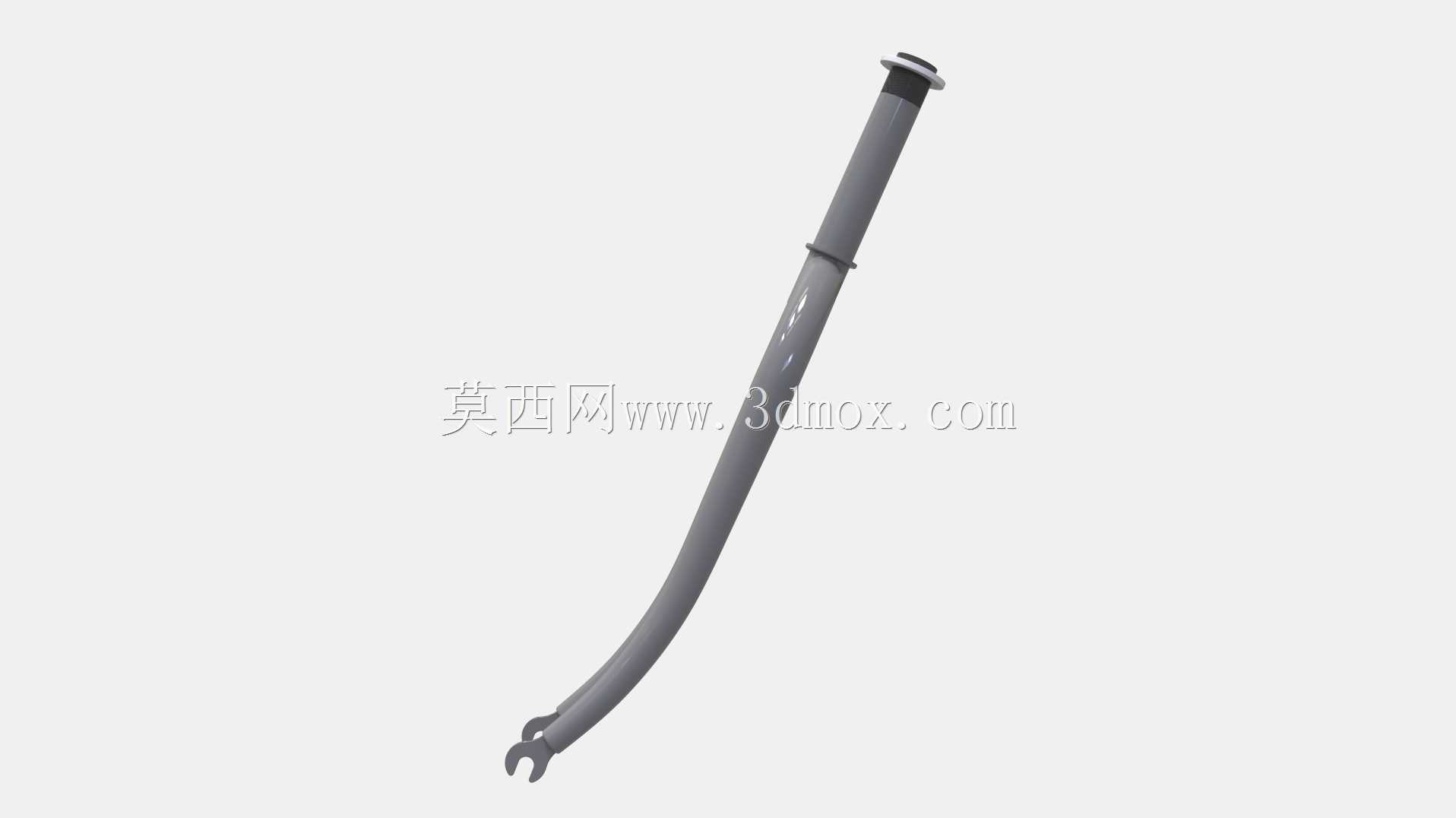

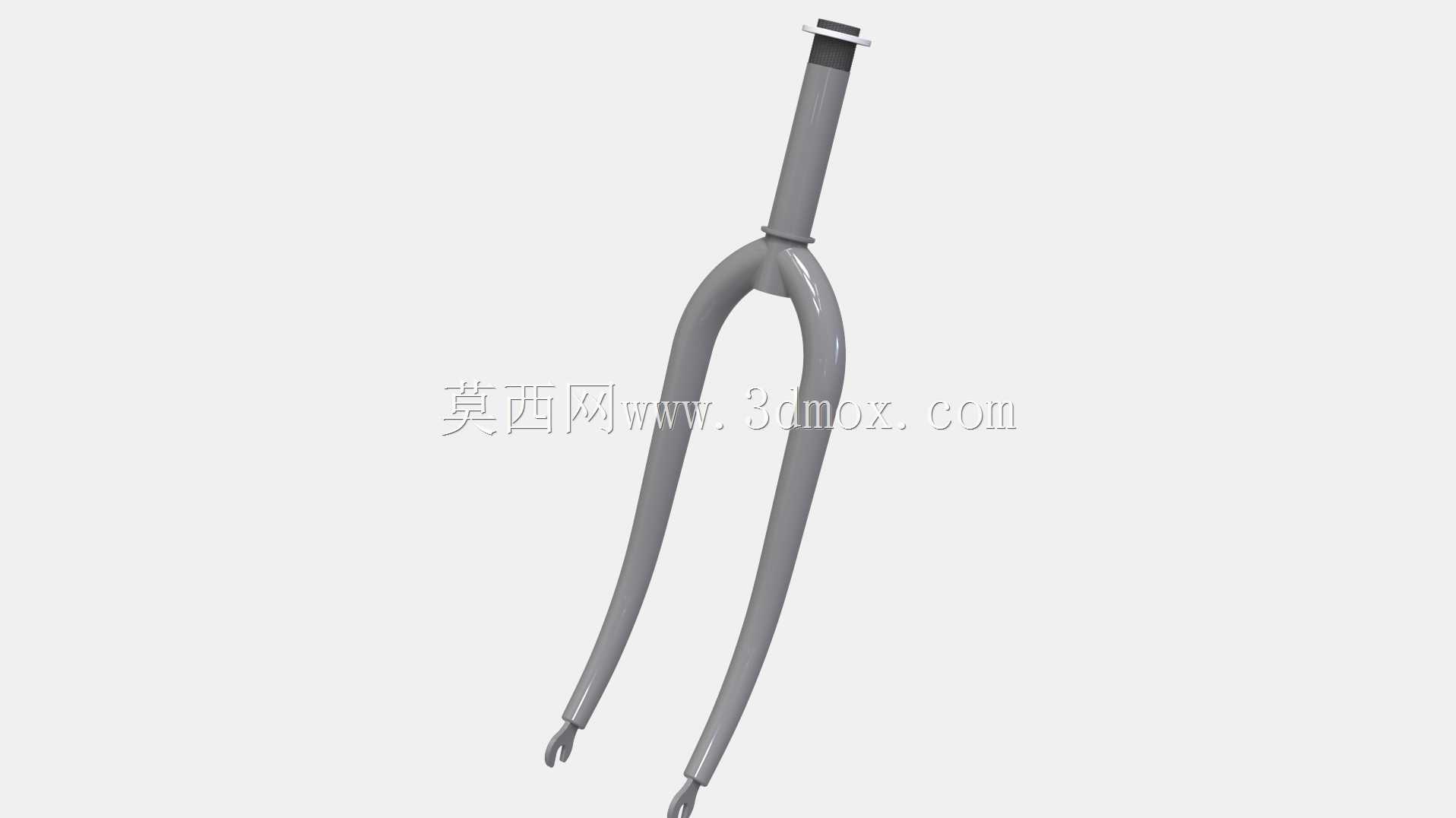

　　叉肩位置采用圆弧过渡的一体成型衔接结构，避免直角应力集中带来的长期使用疲劳开裂问题，两侧叉腿从叉肩位置向下逐步收窄，同时带有预设的前倾偏移量，这个偏移量是整车拖距设计的核心组成部分，直接决定骑行时的转向回正力矩，既不会因为拖距过小导致转向过于灵敏出现高速晃把的问题，也不会因为拖距过大造成转向沉重，影响日常通勤挪车、低速穿行的灵活性。叉腿底端的钩爪结构采用开口式 dropout 设计，开口方向朝后下方，既能够适配常规快拆结构的前轮轴，也可以兼容实心轴螺母锁紧的轮组，钩爪的槽宽按照标准9mm前轮轴径设计，槽深预留了足够的轮轴锁紧余量，安装轮组时可以快速卡入轴杆，调整好车圈居中位置后直接锁紧轴螺母或快拆拉杆即可，不需要额外调整叉腿间距。

　　从材料适配角度来看，这款前叉的结构既可以适配铬钼钢管材的钎焊焊接工艺，也可以适配6061铝合金的液压成型+焊接工艺，管壁厚度按照不同材料的屈服强度做了对应匹配，钢制版本的管壁厚度控制在1.2-1.8mm区间，铝合金版本的管壁厚度控制在2.0-3.0mm区间，在保证整体结构强度满足100kg额定载荷的前提下，尽可能控制整体重量，避免不必要的材料冗余增加骑行负担。实际使用场景中，这类刚性前叉主要面向城市铺装路面的通勤代步需求，没有额外的避震结构带来的踩踏泄力问题，平路骑行时的力量传递效率更高，日常维护也更加简单，不需要定期保养避震阻尼、更换尘封等易损件，长期使用的维护成本极低。安装边界方面，前叉的竖管长度预留了足够的碗组堆叠高度调整空间，可以根据不同车架的头管长度、碗组堆叠高度，通过增加或减少碗组垫圈的方式调整车把高度，适配不同身高用户的骑行姿态需求；叉腿内侧的开档距离严格按照100mm标准前轮开档设计，不会出现轮组安装后蹭叉腿的问题，叉腿外侧的安装座预留了V型刹车器的安装孔位，孔位间距按照标准V刹72mm安装距设计，可以直接适配市面绝大多数通勤车用V型刹车结构，不需要额外焊接或打孔改制。

　　设计过程中重点校核了几个关键受力工况：一是正面冲击工况，模拟骑行过程中以15km/h速度正面撞击10cm高度路沿石的载荷情况，叉肩与竖管衔接位置、叉腿中部的应力值均控制在材料屈服强度的30%以内，留有足够的安全余量；二是侧向载荷工况，模拟转向侧倾时轮组受到的侧向冲击力，叉腿不会出现永久性变形；三是制动载荷工况，模拟紧急制动时前叉受到的纵向弯矩，钩爪位置的变形量控制在0.2mm以内，不会出现制动时轮组偏移的问题。整体外形线条流畅，没有多余的装饰性结构，所有过渡位置都做了圆弧倒角处理，既能够降低焊接过程中的应力集中，也方便后续做表面喷涂、阳极氧化等表面处理，日常使用中不容易积留泥水，擦拭清洁也更加方便。
