双铰耳对称式连接支撑支架结构

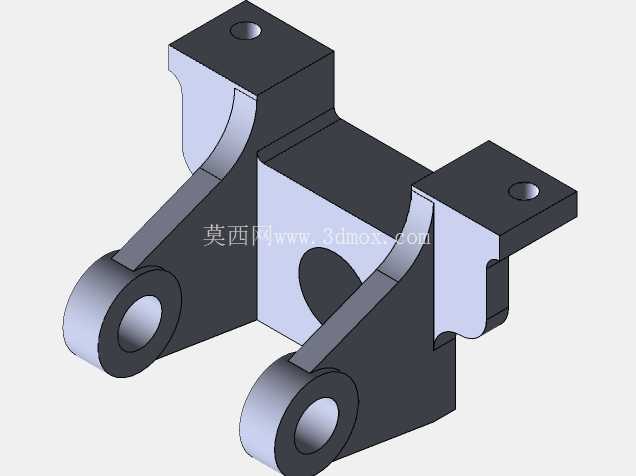

该零件属于机械传动与支撑系统中的典型连接承载构件，整体采用对称式结构布局，主体为方块状承力基体，基体上方延伸出两个带安装通孔的方形凸台，下方通过两个变截面斜向加强筋连接两个同轴布置的铰耳套筒，铰耳内孔为光孔设计，用于穿装铰接销轴。从实际应用场景来看，这类构件常出现在需要实现铰接摆动、同时承担垂直与水平方向载荷的设备部位，比如小型工程机械的连杆支撑端、自动化输送线的摆臂连接座、农用设备的悬挂铰接点，也可用于非标自动化设备中需要实现小角度摆动的工位支撑结构，能够在往复摆动工况下长期保持结构稳定性，避免应力集中导致的断裂变形。

从功能特性上看，该结构的设计充分考虑了载荷传递路径：上方两个凸台的安装孔用于将整个支架固定在设备的固定机架或者移动滑台上，孔位采用沉孔设计可让螺栓头完全埋入凸台表面，避免安装后突出部分干涉周边运动部件；下方两个同轴铰耳用于连接活动摆臂或者连杆，光孔配合销轴可以实现绕销轴轴线的自由转动，两个铰耳的间距经过匹配计算，既能够保证铰接部件的安装空间，又能避免间距过大导致的销轴受弯载荷超标。斜向加强筋的设计并非等厚度结构，而是从铰耳外侧向上平滑过渡到基体侧面，筋板与基体、铰耳的连接处均做了圆角过渡，能够有效分散铰接部位传递上来的交变载荷，避免直角连接处出现应力集中，在长期受交变载荷的工况下减少疲劳裂纹的产生概率。

在设计思路层面，该结构优先保障了承载刚度与安装便捷性的平衡：基体中部开设的圆形减重孔，在不影响整体抗弯抗扭截面模量的前提下，有效降低了零件的整体重量，同时该孔也可作为穿线孔或者油路通道，适配不同设备的布线、布管需求；两个上方安装凸台的高度保持一致，安装面经过铣平处理，能够保证与被连接件的完全贴合，避免安装时出现面接触不良导致的局部应力过大；铰耳的内孔与外圆保持同轴，外圆端面与内孔轴线保持垂直，能够保证铰接后销轴不会出现偏载，延长销轴与轴套的使用寿命。

从安装边界与尺寸适配角度来看，该零件的整体外轮廓尺寸适配小型到中型载荷的铰接场景，上方两个安装孔的孔距按照通用安装标准设计，可直接适配常见规格的型材安装面或者设备安装板，不需要额外加工转接板；下方铰耳的内孔直径匹配常用的标准销轴规格，用户选型时可直接根据载荷大小选用对应直径的标准销轴与轴套，降低备件采购成本。零件的所有棱边均做了倒角处理，既能够去除加工产生的毛刺，避免安装时划伤操作人员，也能减少装配过程中与相邻部件的卡滞问题。在建模过程中，该结构的特征逻辑清晰，所有安装孔、铰耳、加强筋均采用参数化设计，后续如果需要适配不同的安装孔距、铰耳孔径或者安装高度，只需要修改对应参数即可快速生成衍生型号，不需要重新绘制整体结构，能够大幅缩短同系列零件的设计周期。这类对称式铰接支架在实际使用中，通常会在铰耳内孔加装铜套或者自润滑轴套，配合润滑脂使用可以降低铰接转动时的摩擦阻力，减少铰耳内孔的磨损，当轴套磨损到极限尺寸时只需要更换轴套即可，不需要更换整个支架，有效降低设备的后期维护成本。
