带弯管段的多支路管道空气流动仿真分析模型

项目分类:通用机械零部件 发布时间:2026-01-12 ID:1118005
  • 带弯管段的多支路管道空气流动仿真分析模型
  • 带弯管段的多支路管道空气流动仿真分析模型

在工业通风、工艺气体输送、暖通空调管路系统的前期设计阶段,管路内部的空气流动特性直接决定了系统的输送效率、能耗水平与运行稳定性,很多现场出现的管路振动、局部压损过大、支路风量分配不均问题,本质都是前期设计阶段未对管内流场做精准校核导致的。这套管路模型针对带90度弯管、多支路汇流分流的典型管路结构搭建,可直接复现工业现场常见的复杂管路布局下的空气流动状态。

从结构布局来看,模型包含两段平行布置的直入口段、一个180度大曲率弯管过渡段、三个方形腔室节点,以及两段平行直出口段,所有管路接口均采用同轴对齐设计,方形腔室与圆管的衔接处做了平滑过渡处理,避免直角突变带来的非必要局部阻力干扰仿真结果的准确性。设计过程中首先确定入口边界条件,以2.5m/s的入口流速作为初始输入,这一数值覆盖了常规低压通风系统、工艺气体送气支路的常见流速区间,能够适配多数民用通风、工业送气场景的仿真需求。

实际工程应用中,这类多弯管多支路结构广泛存在于车间除尘管路、实验室通风系统、设备冷却风路、中央空调送风支管等场景,不同支路的流量分配是否均匀、弯管处的涡流区范围有多大、局部阻力损失占总压损的比例是多少,这些参数无法通过简单的管路沿程阻力公式计算得到,必须借助流场仿真获取精准数据。模型在搭建时特意保留了方形腔室的结构,这类腔室在实际管路中通常作为流量分配节点、测点安装腔或者过滤元件安装位,腔室内部的流场紊乱程度会直接影响后续支路的流动稳定性,仿真过程中可以清晰捕捉到空气进入腔室后形成的局部涡流、流速重新分布的全过程。

从安装边界来看,所有管路的接口尺寸保持统一,直段管路的轴线间距、弯管的曲率半径均按照常规管路安装的最小预留空间设置,弯管外侧没有超出安装基准面的突出结构,三个方形腔室的底面处于同一安装平面,可直接通过支架固定在墙面或者设备机架上,不需要额外设计异形转接件。模型中对管内流动的压力、体积、温度参数变化做了全程追踪,沿流动方向可以看到,空气在直段内流动时压力呈线性平稳下降,进入弯管段后,由于离心力作用,弯管外侧压力升高、内侧压力降低,形成明显的压力梯度,同时伴随局部二次流,这一区域的压损占整个管路总压损的40%以上,是管路优化的核心部位。

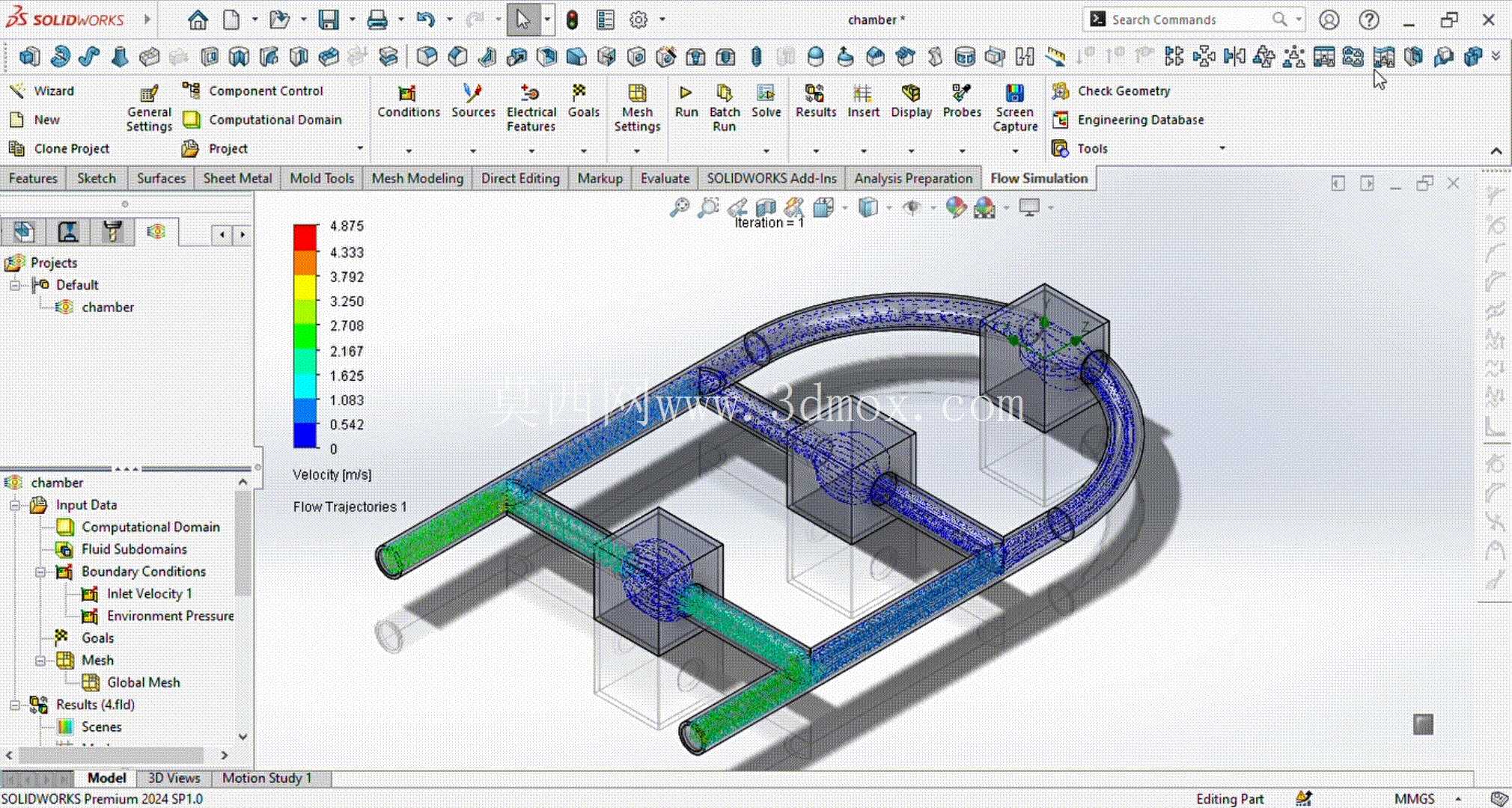

在设计思路上,模型没有刻意做理想化的管路简化,而是保留了实际工程中管路衔接的常见结构特征,比如圆管与方形腔室衔接处的台阶、弯管与直段的对接焊缝位置的微小凸起,这些细节都会对流场产生细微影响,在高精度仿真中不能忽略。通过仿真得到的流速云图可以直观看到,不同支路的出口流速存在细微差异,靠近弯管出口的支路流速略高,远离弯管的支路由于腔室内涡流的影响流速稍低,这一结果可以为实际工程中的支路阀门开度调整、管路管径优化提供直接的数据支撑,避免现场调试时反复测试浪费时间与物料成本。

对于管路设计人员来说,这类仿真模型的价值在于可以在加工安装前就预判管路的流动问题,比如如果弯管曲率半径过小,会导致局部压损急剧升高,配套风机的压头参数就需要相应提高,否则会出现末端风量不足的问题;如果腔室内部的涡流区过大,会带动管路产生高频振动,长期运行会导致管路衔接处松动漏风,这些问题都可以通过调整结构参数在设计阶段解决。模型中呈现的温度变化趋势也符合气体流动的基本规律,在流速升高的区域气体静压降低、温度小幅下降,在涡流区由于气体质点的碰撞摩擦,温度会有小幅升高,这些参数的精准获取对于有恒温要求的工艺气体输送管路设计尤为重要。
