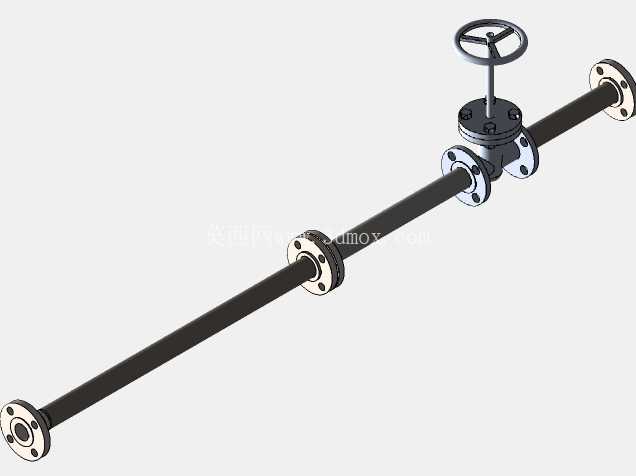

带法兰截止阀的长距离工业输送管线结构

　　这套带法兰截止阀的长距离输送管线结构，主要面向化工、市政供水、暖通循环、常规工业流体输送场景设计，可适配清水、低粘度油品、无强腐蚀性的化工介质等多种流体的输送管控需求，在中小型厂区工艺管网、建筑配套给排水系统、换热站循环管路中都有极高的适配性。从实际使用逻辑来看，管路上集成的法兰式截止阀承担着管路通断控制、流量调节的核心作用，相比闸阀，截止阀的密封面受介质冲蚀磨损更小，调节精度更优，适合需要频繁调整开度或者做可靠截断的管路节点，手轮采用三幅条式结构，操作时受力均匀，即便现场工况下操作人员佩戴防护手套，也能稳定施加扭矩完成启闭动作，阀杆的升降行程做了适配性设计，全开状态下不会出现阀杆过度伸出磕碰周边构件的问题。

　　管线两端均采用凸面带颈平焊法兰作为连接接口，法兰密封面加工有标准水线，安装时搭配对应压力等级的非金属垫片即可实现可靠密封，法兰螺栓孔采用跨中布置方式，适配绝大多数同压力等级的工业管路对接需求，无需额外做转接件加工。整段管线的长度设计充分考虑了工业现场常见的阀组安装间距要求，阀门布置在靠近管线中段的位置，既预留了两端法兰对接的操作空间，也避免了阀门过于靠近管端导致安装时扳手操作空间不足的问题，管道采用标准无缝钢管规格建模，壁厚适配1.6MPa公称压力的常规使用场景，可满足绝大多数低压工业流体输送的强度要求。

　　从设计思路层面，建模时优先还原了实际工业管路的装配逻辑，所有法兰与管道的焊接位置、阀门与法兰的螺栓连接位置都做了贴合实际工程的细节处理，没有出现装配干涉的问题，手轮与阀杆的连接、阀盖与阀体的法兰连接结构都做了完整还原，方便结构设计人员直接参考做管路布局调整，也可作为阀组安装教学、管路应力分析的基础模型使用。安装边界方面，整段管线两端法兰的端面平行度在建模时做了严格控制，对接时无需额外调整管道角度即可与同规格法兰完成对接，阀门手轮的最高点距离管道中心的高度符合常规操作高度要求，现场安装时无需额外加高操作平台即可完成日常启闭操作，管线整体的重心沿管道轴线分布，架空安装时支架受力均匀，不会出现偏载导致的管道变形问题。

　　另外，截止阀的流向标识在建模时做了隐含的结构对应，低进高出的流道设计完全符合实际产品的结构逻辑，安装时只要顺着管道介质流向对接即可，不会出现装反导致的阀门阻力过大、密封失效问题，法兰的厚度、螺栓孔中心圆直径都严格遵循对应公称通径的标准尺寸，选型人员可以直接根据现场管路的通径、压力参数匹配对应的实物产品，无需再做尺寸换算。
