2.5寸150磅级盲板法兰结构设计

在工业管路系统的运维与搭建环节，盲板法兰是承担管路末端封堵、区段隔离功能的核心承压连接件，这款公称尺寸2又1/2英寸、压力等级150磅的盲板法兰，主要应用在石化、给排水、暖通、常规工业流体输送管线的末端封闭场景，也可用于管线检修时段的区段隔离，阻断介质流通，为检修作业提供安全的物理隔断。从实际使用场景来看，这类盲板法兰常安装在泵阀出口预留端、管线改扩建预留接口、设备临时封堵位置，相比焊接封头，它具备可拆卸特性，后期需要拓展管路时，只需拆除盲板即可对接后续管线，无需切割焊接作业，能大幅降低现场改造成本与作业风险。

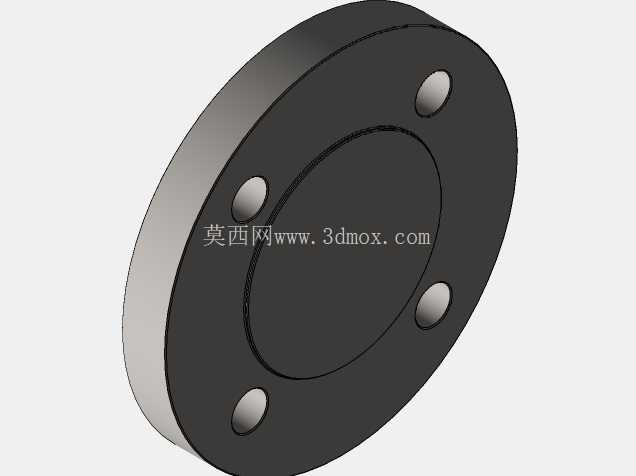

从功能特性上看，这款盲板法兰为凸面密封结构，密封面区域做了精度控制，能配合对应压力等级的法兰垫片实现可靠密封，避免介质渗漏。法兰盘上均匀分布4个螺栓通孔，孔位的分度圆直径严格匹配同压力等级同通径的对焊法兰、平焊法兰尺寸，安装时可直接与标准法兰配对，无需额外加工适配。法兰本体的厚度经过承压校核，能承受150磅级对应的常温工作压力，满足常规水、油、压缩空气等非强腐蚀介质的管路使用要求，盘面无贯通的介质流道，整体为实心封闭结构，从结构根源上阻断介质通路，实现封堵功能。

设计思路上，这款盲板法兰完全遵循ASME B16.5管法兰标准的尺寸规范进行建模，建模过程中首先确定公称通径与压力等级对应的核心尺寸：法兰外径尺寸匹配2.5寸150磅法兰的标准外径，螺栓孔的数量、孔径、分度圆直径严格对标标准要求，保证互换性；密封面的凸台高度、外径尺寸按照凸面法兰的标准要求设计，保证与配对法兰的密封面能够完全贴合，垫片压缩量处于合理区间。建模时对螺栓孔做了沉孔？不，这款是通孔结构，孔壁做了简化的光孔处理，实际生产中孔的公差按照H14级控制，既能保证螺栓顺利穿入，又不会因为间隙过大导致法兰安装错位。法兰的外缘做了小尺寸的倒角处理，避免安装过程中锐边划伤操作人员，也能减少运输过程中的磕碰变形。

从安装边界来看，这款盲板法兰安装时需要匹配对应规格的六角螺栓与螺母，螺栓长度需要考虑盲板厚度、垫片厚度、配对法兰厚度、螺母厚度以及预留的2-3牙螺纹余量，安装时需要按照对角顺序分次拧紧螺栓，保证垫片受力均匀，避免局部压力过大导致垫片破损或者法兰密封面压偏。安装空间上，需要在法兰外侧预留足够的扳手操作空间，至少保证螺栓外侧有50mm以上的操作距离，方便后期拆装维护。需要注意的是，这款盲板法兰的密封面为凸面结构，不能与凹面、榫槽面等其他密封面形式的法兰配对使用，必须匹配同密封面形式的法兰以及对应压力等级的垫片，比如非金属软垫片、缠绕式垫片都可以适配，根据输送介质的温度、腐蚀性选择合适的垫片材质即可。

在三维建模过程中，这款模型采用了参数化建模思路，所有尺寸都关联到对应的标准参数，后续如果需要调整压力等级或者通径，只需要修改对应参数即可快速生成新规格的盲板法兰模型，提升系列化产品的设计效率。模型的细节处理上，对所有锐边都做了工艺倒角还原，符合实际机械加工的工艺要求，没有出现建模中常见的零厚度、锐边无处理等不符合生产实际的问题，模型的几何特征完整，可直接用于工程出图、装配干涉检查、管路系统的虚拟装配验证。在管路系统的虚拟装配中，将这款盲板法兰装入对应位置后，可以验证螺栓安装空间是否充足、与周边管线或设备是否存在干涉，提前发现现场安装可能出现的问题，减少现场施工的返工率。

实际使用中，这类盲板法兰除了常规的封堵功能，也会在管线压力试验时作为临时封堵件使用，相比焊接封头，拆装效率更高，试验完成后可以快速拆除，恢复管线连通。需要注意的是，在压力等级较高或者介质为高危介质的场景下，盲板法兰需要根据介质特性选择对应的材质，比如腐蚀性介质需要选用不锈钢材质，高温场景需要选用耐热钢材质，这款模型的结构可以适配不同材质的生产要求，只需要调整模型的材质参数即可对应不同的使用场景。另外，法兰盘面的平整性是保证密封的关键，建模过程中严格控制密封面的平面度特征，还原实际加工中对密封面的平面度要求，避免因为模型特征缺失导致后续工程分析或者加工出图时出现错误。
